Fotovoltaická elektrárna pro bytový dům se 7 domácnostmi a bateriovým úložištěm

Fotovoltaika pro bytový dům: energie pro 7 domácností a 2 elektromobily

Co dokáže fotovoltaika na bytovém domě, když se navrhne opravdu komplexně? V této realizaci jsme propojili 61 fotovoltaických panelů, bateriové úložiště, chytré řízení energie a nabíjení dvou elektromobilů do jednoho funkčního systému.

Výsledkem je energetické řešení pro bytový dům, které umožňuje maximálně využít vlastní vyrobenou elektřinu, ukládat její přebytky a efektivně ji využívat podle aktuální spotřeby.

Celý systém jsme navrhli s ohledem na současné potřeby objektu i jeho další rozvoj.

CHCI FOTOVOLTAIKU PRO BYTOVÝ DŮM

Výkon 30,5 kWp z dostupné střechy

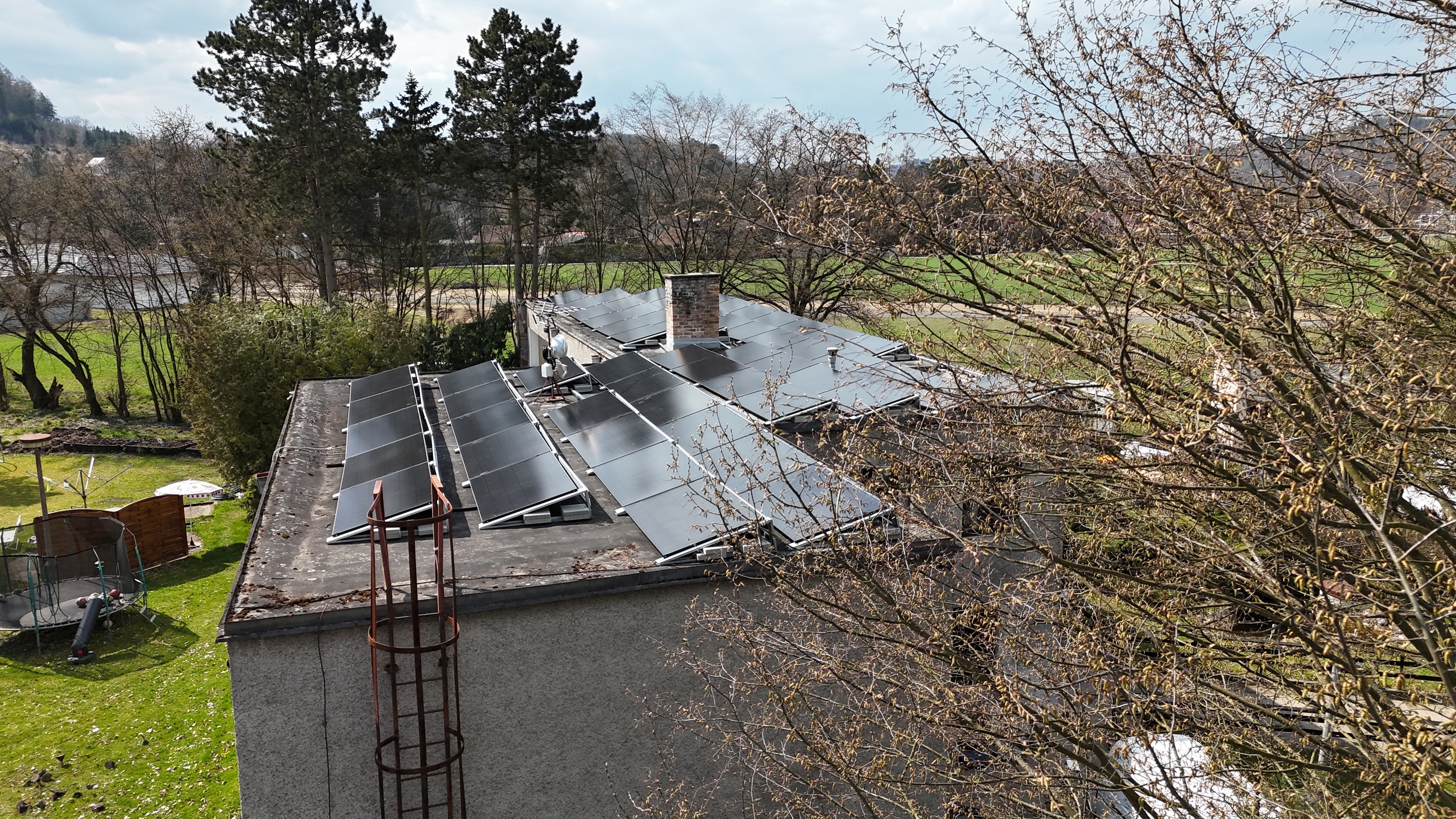

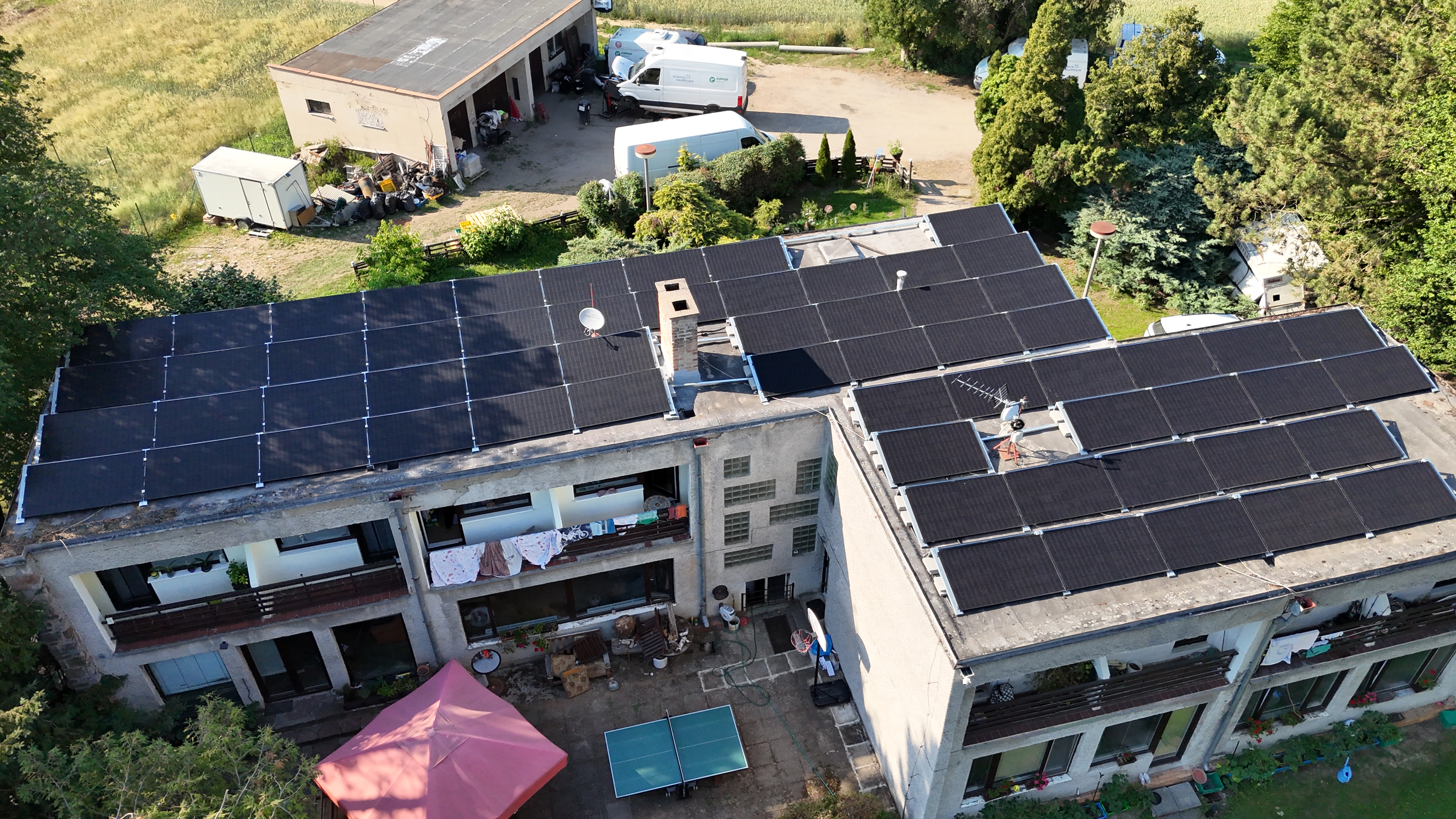

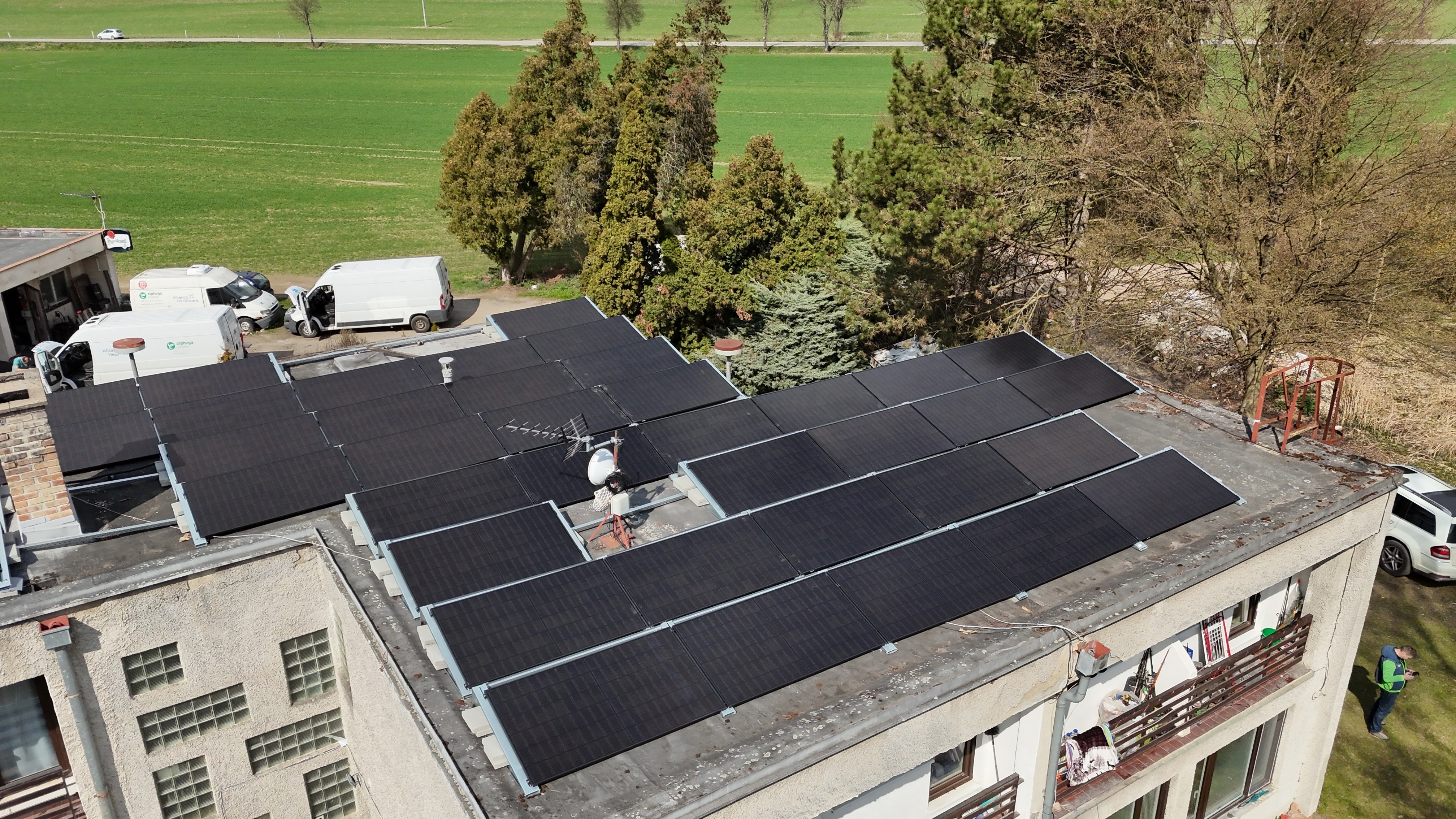

Jedním z hlavních úkolů bylo co nejlépe využít střešní plochu bytového domu. Na střechu jsme proto instalovali 61 bifaciálních fotovoltaických panelů DAH Solar o výkonu 500 Wp.

Celkový instalovaný výkon elektrárny dosahuje 30,5 kWp.

Při návrhu jsme neřešili pouze počet panelů. Důležitá byla také bezpečnost, správné rozmístění panelů, servisní přístupy, vedení kabeláže a možnost dalšího rozšíření systému.

Realizace v číslech

• 30,5 kWp instalovaný výkon FVE
• 61× DAH Solar 500 Wp
• 3× SolarEdge SE10K
• 38,4 kWh bateriové úložiště
• 7 domácností zapojených do energetického systému
• 22 kW nabíjecí stanice Victron
• 2 elektromobily s možností nabíjení

CHCI VYPOČÍTAT ŘEŠENÍ PRO SVŮJ OBJEKT

SolarEdge: kontrola každého panelu

Pro řízení fotovoltaické části jsme použili technologii SolarEdge se třemi střídači SE10K a optimizéry.

Díky tomu lze sledovat výrobu na úrovni jednotlivých panelů. To je důležité nejen pro monitoring, ale také pro rychlou diagnostiku případných problémů.

Systém poskytuje:

• monitoring výroby jednotlivých panelů,
• rychlou identifikaci případných problémů,
• vzdálený dohled nad elektrárnou,
• optimalizaci výroby,
• vyšší bezpečnost systému.

Majitel tak nemusí pouze předpokládat, že elektrárna funguje správně. Má možnost průběžně sledovat její skutečný provoz.

38,4 kWh energie uložené na později

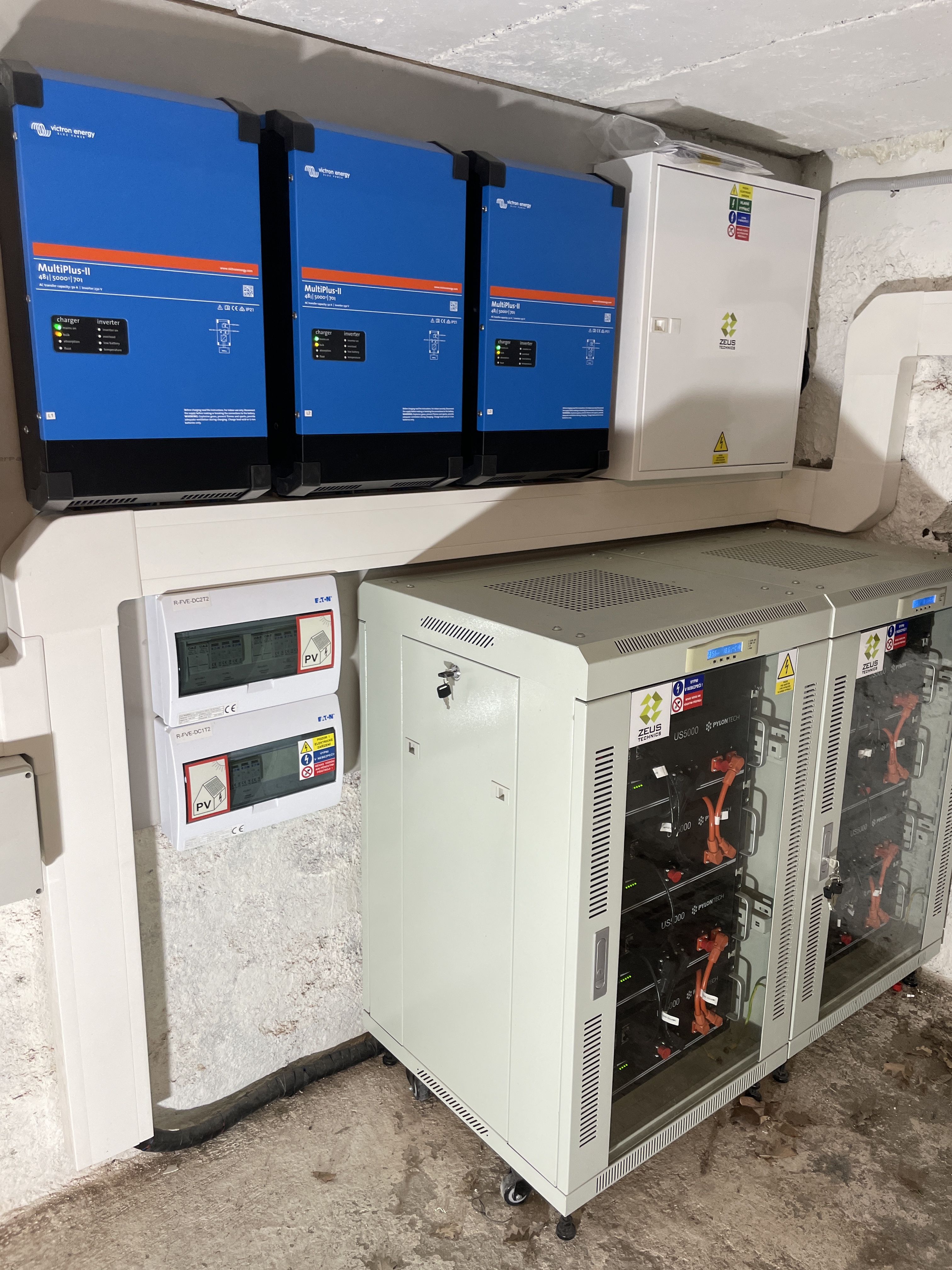

Samotná výroba elektřiny je pouze jednou částí celého řešení. Druhou zásadní částí je bateriové úložiště s kapacitou 38,4 kWh.

Ve chvíli, kdy fotovoltaická elektrárna vyrábí více energie, než objekt aktuálně spotřebovává, může být přebytečná elektřina uložena do baterií.

Uložená energie je následně k dispozici v době, kdy výroba z panelů klesá. Tím se zvyšuje využití vlastní vyrobené energie a omezuje potřeba odebírat elektřinu ze sítě.

O řízení energetických toků se stará technologie Victron Energy, která propojuje výrobu, bateriové úložiště, spotřebu objektu a další technologie.

Energie pro 7 domácností

Jednou z nejzajímavějších částí této realizace je rozsah celého energetického systému.

Navržené řešení dokáže efektivně hospodařit s energií pro až 7 domácností. Fotovoltaická elektrárna tak není pouze zdrojem energie pro jeden byt, ale tvoří základ společného energetického řešení celého objektu.

Vyrobená energie je přednostně využívána pro vlastní spotřebu. Přebytečná energie může být ukládána do bateriového úložiště a systém je připraven také na další možnosti využití energetických přebytků.

Právě správné nastavení energetických toků je u bytových domů klíčové. Nestačí pouze instalovat panely – důležité je navrhnout celý systém tak, aby vyrobená energie měla co nejvyšší využití.

CHCI ŘEŠENÍ PRO SVŮJ BYTOVÝ DŮM

Elektřina může pohánět i elektromobily

Součástí projektu je také 22kW nabíjecí stanice Victron pro elektromobilitu.

Systém umožňuje efektivně propojit výrobu z fotovoltaiky s nabíjením elektromobilů. Energie vyrobená na střeše tak může najít další využití přímo v místě výroby.

Celkem jsou v rámci řešení připravena místa pro nabíjení dvou elektromobilů.

Fotovoltaika tak může zásobovat nejen domácnosti, ale také dopravu.

Chytré řízení energie

Velkou výhodou celé realizace je propojení několika technologií do jednoho systému.

SolarEdge se stará o efektivní provoz fotovoltaické části a monitoring panelů, zatímco Victron Energy řídí energetické toky a bateriové úložiště.

Výsledkem je systém, který dokáže pracovat s energií podle aktuální výroby a spotřeby objektu.

To umožňuje:

• maximalizovat vlastní spotřebu vyrobené energie,
• ukládat přebytky do bateriového úložiště,
• využívat uloženou energii v době nižší výroby,
• efektivně řídit nabíjení elektromobilů,
• sledovat provoz celého systému online.

Bezpečnost a technické provedení

U takto rozsáhlé instalace je stejně důležité jako samotný výkon také technické provedení.

Při realizaci jsme proto věnovali pozornost vedení kabelových tras, přepěťovým ochranám, uzemnění, rozmístění technologie i přístupnosti jednotlivých komponent pro budoucí servis.

Celý systém byl navržen tak, aby byl přehledný, servisovatelný a připravený na další rozvoj.

Projekt, který může dále růst

Výhodou dobře navrženého energetického systému je možnost jeho dalšího rozvoje.

U této realizace investor již plánuje další etapu rozšíření. Cílem je ještě více využívat vyrobenou energii a postupně rozvíjet energetické hospodářství celého objektu.

Právě modularita a možnost budoucího rozšíření byly jedním z důležitých požadavků již při návrhu první etapy.

NAPLÁNOVAT ROZŠÍŘENÍ NEBO NOVOU FVE

Technologie použité v realizaci

• 61× DAH Solar 500 Wp
• 30,5 kWp instalovaný výkon
• 3× SolarEdge SE10K
• 38,4 kWh bateriové úložiště
• Victron Energy – řízení energetických toků
• 22kW Victron wallbox
• monitoring výroby jednotlivých panelů
• inteligentní řízení spotřeby a akumulace
• příprava na další rozšíření a využití energetických přebytků

Výsledek realizace

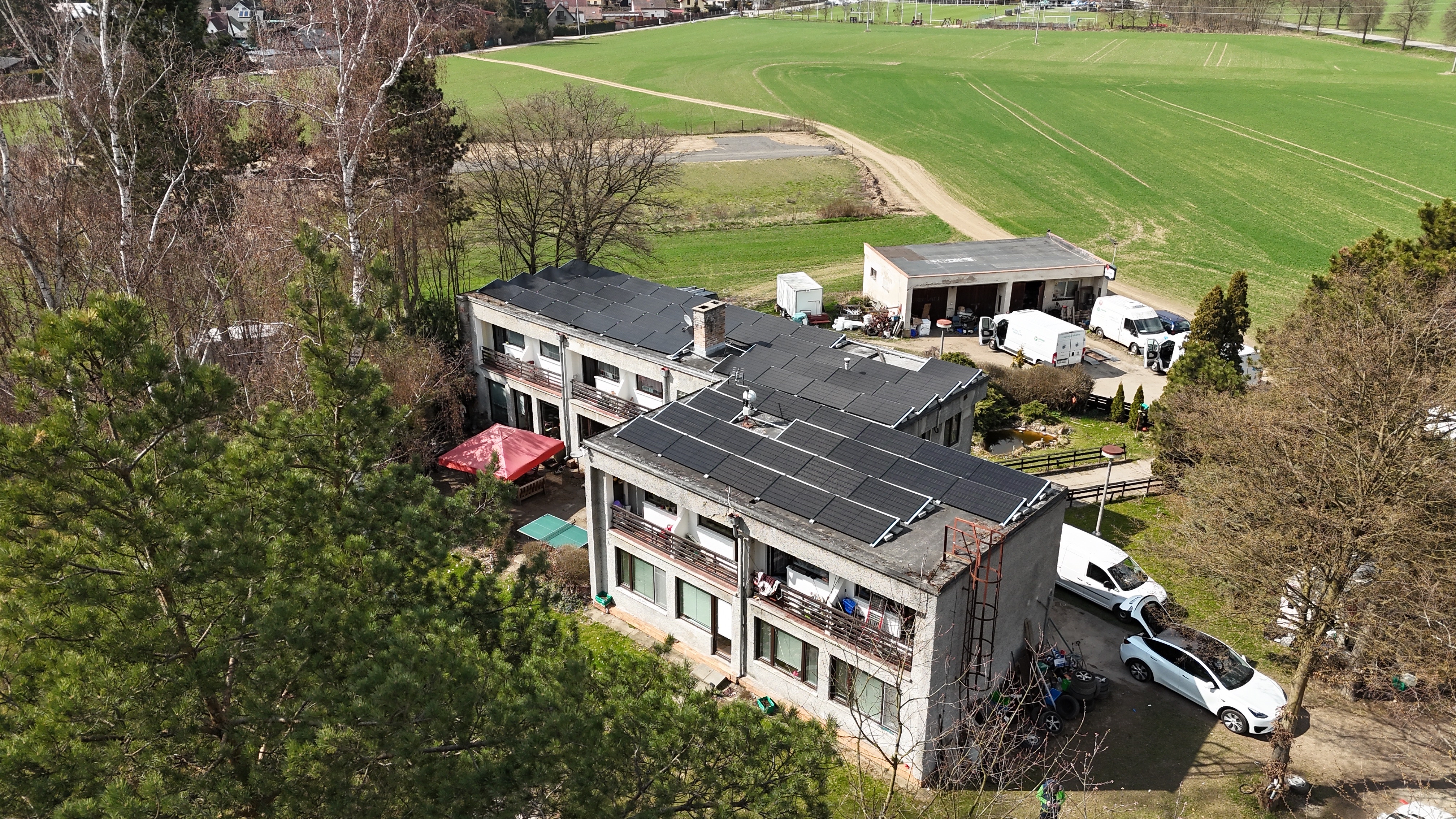

Na střeše bytového domu vznikl komplexní energetický systém o výkonu 30,5 kWp, který propojuje výrobu elektřiny, bateriové úložiště, chytré řízení energie a elektromobilitu.

Řešení je navrženo pro 7 domácností, disponuje bateriovou kapacitou 38,4 kWh a umožňuje nabíjení dvou elektromobilů.

Projekt zároveň ukazuje, že fotovoltaika pro bytový dům nemusí znamenat pouze instalaci panelů. Při správném návrhu může vzniknout komplexní energetické hospodářství, které propojí několik technologií a vytvoří prostor pro další rozvoj.

Parametry realizace

Typ objektu: Bytový dům
Počet domácností: až 7
Instalovaný výkon: 30,5 kWp
Panely: 61× DAH Solar 500 Wp
Střídače: 3× SolarEdge SE10K
Bateriové úložiště: 38,4 kWh
Řízení systému: Victron Energy
Nabíjení elektromobilů: 22kW Victron wallbox
Počet elektromobilů: 2
Monitoring: monitoring výroby jednotlivých panelů
Možnost dalšího rozšíření: ano
