Firemní fotovoltaika, kde je bezpečnost stejně důležitá jako výkon

Moderní energetické řešení pro administrativní budovu s důrazem na bezpečnost, monitoring a spolehlivost.

U velkých administrativních budov nestačí fotovoltaiku pouze navrhnout tak, aby vyráběla co nejvíce energie.

Důležitou součástí projektu je také bezpečnost, požární ochrana, kontrola jednotlivých panelů, monitoring celého systému a spolehlivý provoz.

Právě proto jsme u této realizace navrhli komplexní řešení postavené na technologii SolarEdge, doplněné o bateriové úložiště a pokročilé bezpečnostní prvky.

REALIZACE V ČÍSLECH

51 kWp

výkon fotovoltaické elektrárny

102

bifaciálních panelů

500 Wp

výkon jednoho panelu

104 kWh

kapacita bateriového úložiště

2× 33,3 kW

střídače SolarEdge SE 33.3K

4

samostatné stringy

24/7

online monitoring systému

ZADÁNÍ

Nešlo pouze o výrobu elektřiny

Administrativní budova má jiné požadavky než běžný rodinný dům.

Při návrhu bylo proto potřeba řešit nejen výkon fotovoltaické elektrárny, ale také bezpečnost osob, požární ochranu, technické zázemí, kabelové trasy, monitoring a budoucí servis systému.

Cílem bylo vytvořit řešení, které bude:

• bezpečné,
• spolehlivé,
• přehledně monitorovatelné,
• technicky dobře servisovatelné,
• a zároveň efektivně využívat vyrobenou energii.

ŘEŠENÍ

51 kWp fotovoltaiky + 104 kWh bateriového úložiště

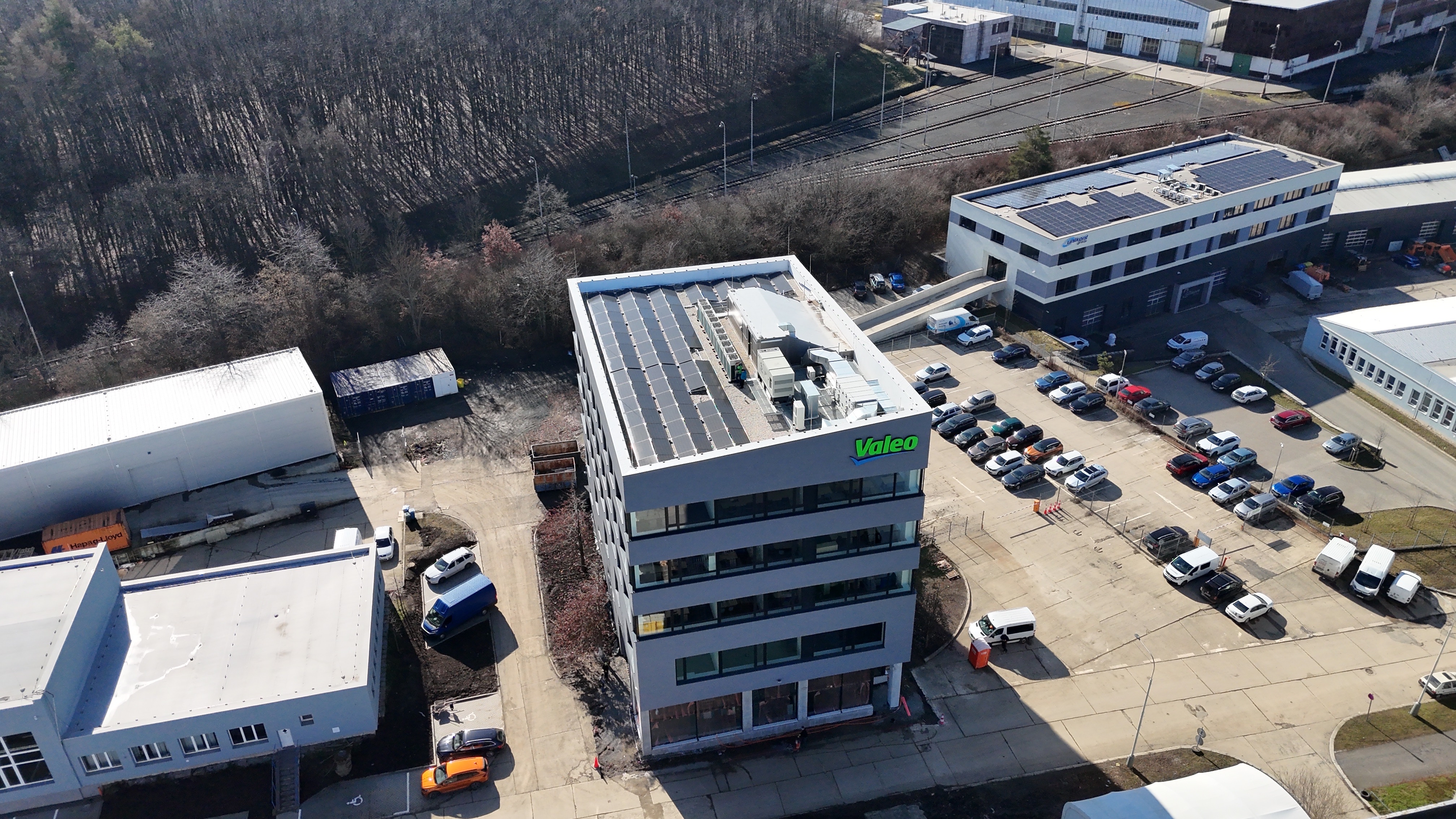

Na střeše objektu bylo navrženo 102 bifaciálních panelů DAH Solar o výkonu 500 Wp, tedy celkem 51 kWp instalovaného výkonu.

Panely jsou rozmístěny v konfiguraci východ–západ, která umožňuje využít střešní plochu pro výrobu energie v průběhu dne.

Součástí energetického řešení je také bateriové úložiště o kapacitě 104 kWh.

Pro řízení systému byly navrženy dva střídače SolarEdge SE 33.3K.

PROČ SOLAREDGE?

Kontrola každého panelu

Jedním z hlavních požadavků projektu byla možnost detailního dohledu nad fotovoltaickou elektrárnou.

Technologie SolarEdge umožňuje sledovat výkon jednotlivých panelů prostřednictvím výkonových optimizérů.

Díky tomu lze:

vidět → vyhodnocovat → identifikovat problém → rychleji reagovat

Pokud některý panel nepracuje podle očekávání, systém umožňuje problém lokalizovat mnohem přesněji než u klasického zapojení bez individuálního monitoringu.

BEZPEČNOST NA PRVNÍM MÍSTĚ

SafeDC™

Bezpečnost byla jedním z hlavních parametrů celého projektu.

Součástí řešení je technologie SafeDC, která při vypnutí systému snižuje napětí na bezpečnou úroveň.

Podle technického návrhu je maximální napětí na stringu po vypnutí FVE navrženo na 40 V DC.

To je důležité zejména u komerčních objektů, kde je potřeba myslet na bezpečnost nejen během běžného provozu, ale také při servisu nebo mimořádných situacích.

OCHRANA PŘED POŽÁREM

Linear Heat Detection

Dalším bezpečnostním prvkem je Linear Heat Detection.

Teplotní kabel je součástí systému požární ochrany a umožňuje sledovat případný nadměrný nárůst teploty podél definovaných tras.

V kombinaci s dalšími bezpečnostními prvky tak vzniká vícevrstvé řešení ochrany technologické instalace.

TECHNICKÉ PROVEDENÍ

Každý detail má svůj význam

U komerční fotovoltaiky nekončí kvalitní návrh u panelů a střídačů.

Součástí projektu bylo také řešení:

Kabelových tras

DC i AC kabeláž je vedena v navržených kabelových žlabech a chráničkách s ohledem na mechanickou ochranu a bezpečný provoz.

Přepěťové ochrany

Jednotlivé stringy jsou vybaveny ochranou T1 + T2.

Technické místnosti

Technologie je umístěna v samostatném prostoru s požární ochranou a klimatizací pro stabilní provozní podmínky.

Datového připojení

Součástí řešení je také konektivita umožňující online monitoring a komunikaci systému.

500 Wp BIFACIÁLNÍ PANELY

DAH Solar – výkon a odolnost

Pro realizaci byly navrženy bifaciální panely:

DAH Solar DHN-60R18-DG BB 500WP Bifacial

Použité panely využívají technologii N-type TOPCon a konstrukci Double Glass.

Hlavní parametry:

500 Wp výkon panelu
Bifacial výroba energie z přední i zadní strany
N-type TOPCon moderní technologie článků
Double Glass sklo z obou stran
27 kg hmotnost panelu
1 994 × 1 134 mm rozměry panelu

BATERIOVÉ ÚLOŽIŠTĚ

104 kWh energie pod kontrolou

Fotovoltaická elektrárna je doplněna bateriovým úložištěm s kapacitou 104 kWh.

Baterie umožňuje efektivněji pracovat s vyrobenou energií a přizpůsobit její využití provozním potřebám objektu.

Výsledkem je komplexnější energetické řešení, které kombinuje:

výrobu → monitoring → ukládání → využití energie

CO JE NA TÉTO REALIZACI DŮLEŽITÉ?

Nejde pouze o 102 panelů na střeše.

Jde o propojení několika technologií do jednoho funkčního systému:

51 kWp

fotovoltaického výkonu

104 kWh

bateriového úložiště

SolarEdge

řízení a monitoring

SafeDC

bezpečnost při vypnutí

Linear Heat Detection

teplotní detekce

T1 + T2

přepěťová ochrana

Online monitoring

nepřetržitá kontrola systému

VÝSLEDEK

Fotovoltaika navržená pro budovu, kde nestačí jen vyrábět

Výsledkem je komplexní fotovoltaické řešení, které kombinuje výkon, bezpečnost, monitoring a možnost efektivnějšího využití vyrobené energie.

U podobných projektů je pro nás stejně důležité to, co elektrárna vyrobí, jako to, jak bezpečně a spolehlivě bude fungovat po mnoho dalších let.

ZEUS TECHNICS

Bezpečnost. Kontrola. Spolehlivost.

Každý objekt má jiné požadavky.

Proto v Zeus Technics nenavrhujeme fotovoltaiku jako univerzální produkt. Každou realizaci řešíme podle konkrétní budovy, jejího provozu, energetických potřeb a požadavků na bezpečnost.

Od návrhu a technického řešení až po realizaci, monitoring a následný servis.

Fotovoltaika není jen o panelech.
Je o správně navrženém systému.
