Případová studie : Rodinný dům Svojetice
Chytré řízení energie pro dům se dvěma elektromobily: 16 kWp Victron a 48 kWh v bateriích
Jak propojit fotovoltaiku, bateriové úložiště a nabíjení dvou elektromobilů tak, aby spolu všechny části skutečně spolupracovaly? Ve Svojeticích jsme vytvořili komplexní energetický systém Victron, který byl zároveň připravený na další rozšíření.
Dvě elektroauta změnila pohled na celý energetický systém domu
U této realizace nebylo hlavním úkolem pouze zaplnit střechu fotovoltaickými panely. Domácnost používá dva elektromobily, a právě jejich nabíjení výrazně mění požadavky na okamžitý výkon i způsob využívání vlastní vyrobené energie.
Pokud by wallboxy, fotovoltaika, baterie a běžná spotřeba domu pracovaly nezávisle, mohl by při jejich souběhu vznikat vysoký požadavek na odběr z distribuční sítě.
Proto jsme od začátku neřešili jednotlivá zařízení samostatně. Cílem bylo vytvořit jeden řízený energetický celek.
Maximálně využít vlastní energii a současně řídit dům, baterie i nabíjení dvou automobilů podle aktuální situace.

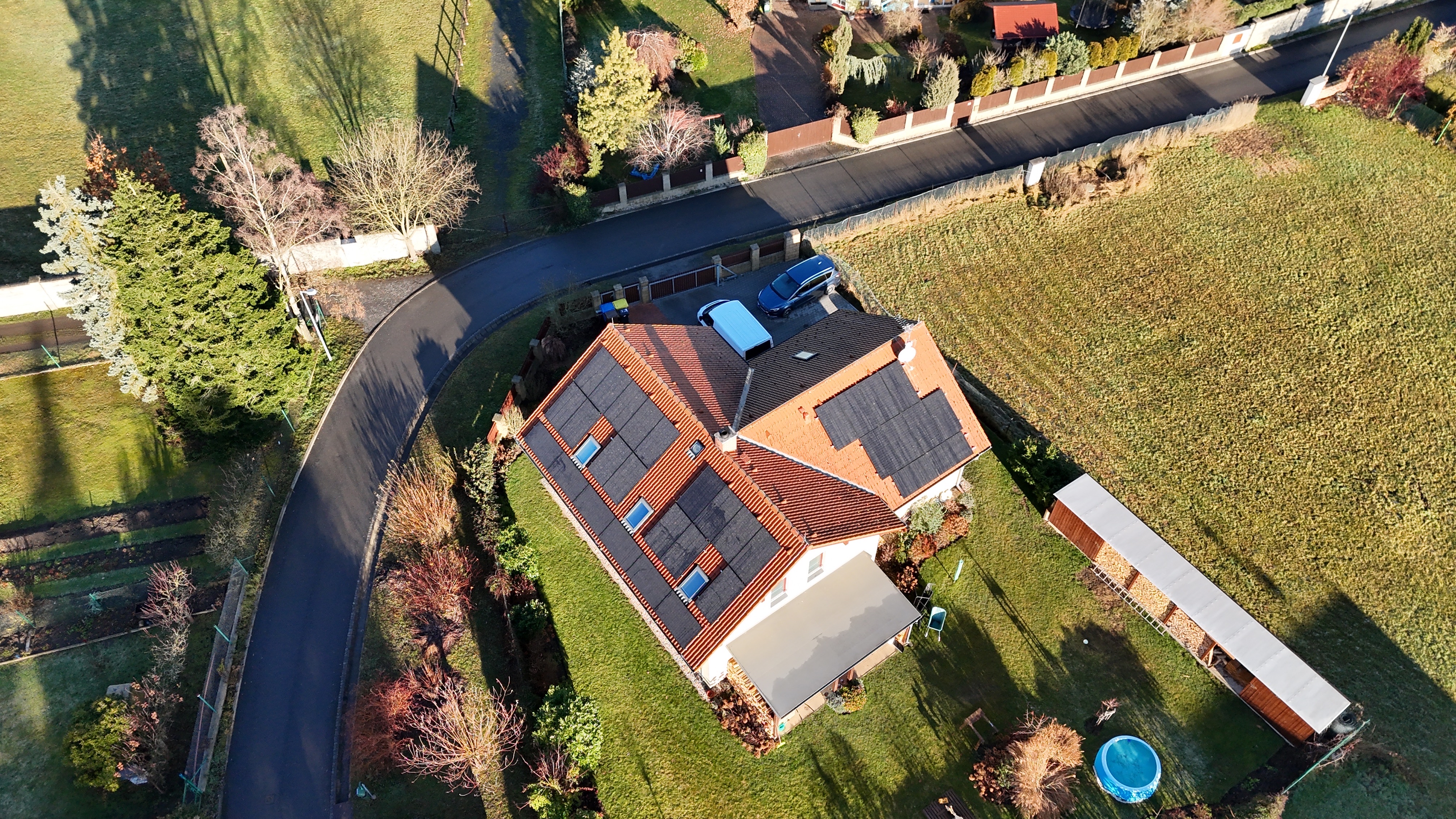

16 kWp na střeše: 32 panelů po 500 Wp
Na střechu rodinného domu jsme instalovali celkem 32 panelů DAH Solar o výkonu 500 Wp. Celkový instalovaný výkon elektrárny tak dosahuje 16 kWp.
Střecha má několik ploch a rozdílné podmínky, proto je důležité nejen množství panelů, ale také jejich rozdělení do jednotlivých fotovoltaických polí a způsob jejich řízení.
Srdce systému tvoří Victron Energy
Technologickou část tvoří tři střídače Victron MultiPlus-II 48/6k5 a tři solární regulátory Victron SmartSolar MPPT.
Právě systém Victron umožňuje propojit jednotlivé části energetiky domu tak, aby fotovoltaika, baterie, spotřeba a nabíjení elektromobilů nebyly čtyřmi samostatnými světy.
Jak spolu jednotlivé části spolupracují?
Fotovoltaika vyrábí energii, Victron řídí její tok, baterie ukládají přebytky a dům i elektromobily energii využívají podle aktuální situace. Důležité je, že všechny části nejsou izolované, ale pracují společně.
Ze 6 baterií na 10. Systém rostl spolu s potřebami domácnosti.
Původní bateriové úložiště tvořilo 6 modulů Pylontech US5000. Každý modul má nominální kapacitu 4,8 kWh, takže výchozí bateriová kapacita činila 28,8 kWh.
Později se zákazník rozhodl systém rozšířit o další 4 baterie Pylontech US5000.
Dnes má systém celkem 10 bateriových modulů a nominální kapacitu 48 kWh.
28,8 kWh → 48 kWh
.JPG)
Energetické potřeby domácnosti se v čase mění. Přibude elektromobil, další spotřebič, vyšší spotřeba nebo požadavek na větší využití vlastní energie. Dobře navržený systém proto nemusí být konečný v den první instalace.
Dva elektromobily. Dva wallboxy. Jeden energetický systém.
Nabíjení dvou elektromobilů může představovat výrazný okamžitý odběr. Proto zde wallboxy nevnímáme jako dvě samostatná zařízení připojená k domu.
Jsou součástí systému, který zná aktuální stav celé domácnosti: kolik energie vyrábí fotovoltaika, kolik spotřebovává dům a jaký výkon je právě dostupný pro nabíjení.
Systém zná aktuální výrobu elektrárny.
Nabíjení respektuje provoz domácnosti.
Výkon lze přizpůsobovat dostupné energii.
Nejdřív využít dostupný výkon. Teprve potom řešit posilování přípojky.
U domu s více velkými spotřebiči je důležité pracovat s okamžitým odběrem. Řízení systému umožňuje dostupný výkon rozdělovat podle aktuální potřeby domácnosti a omezovat zbytečné odběrové špičky.
Celý systém pod kontrolou ve Victron VRM
Velkou výhodou propojeného systému je také jeho přehlednost. Prostřednictvím platformy Victron VRM lze sledovat energetické toky celého domu na jednom místě.
Majitel tak získává přehled o výrobě fotovoltaiky, spotřebě, bateriovém úložišti i odběru ze sítě.
Výsledek: ne samostatná FVE, ale kompletní energetický systém domu
32 panelů o výkonu 500 Wp.
10 × Pylontech US5000.
Komplexní řízení celého systému.
Nabíjení jako součást energetického managementu.
Přehled energetických toků na jednom místě.
Baterie rozšířeny z 6 na 10 modulů.
Fotovoltaika by se měla přizpůsobit domu. Ne dům fotovoltaice.
Správně navržená fotovoltaika není jen otázkou počtu panelů. Je potřeba znát spotřebu domácnosti, elektromobilitu, možnosti bateriového úložiště i budoucí plány.
Proto u ZEUS TECHNICS platí: Nejdřív počítat. Pak instalovat.
Navrhneme celý systém jako jeden funkční celek
Spočítáme spotřebu, prověříme možnosti vašeho domu a navrhneme řešení, které bude fungovat dnes a zároveň počítat s tím, co můžete potřebovat v budoucnu.
