Jak elegantně vyřešit prostor, hluk a bezpečnost fotovoltaiky?

Kam umístit baterie, střídače a další technologii, aby nepřekážela, nebyla zbytečně hlučná a zároveň byla chráněná před dětmi, prachem nebo běžným provozem?

Při plánování fotovoltaiky se většina lidí nejdříve soustředí na panely a jejich výkon. Jenže panely jsou pouze jedna část systému.

Uvnitř domu nebo objektu je potřeba vyřešit také střídače, baterie, regulátory, jištění, kabeláž a řízení celé elektrárny.

A právě tehdy přichází velmi praktická otázka: Kam to všechno dát?

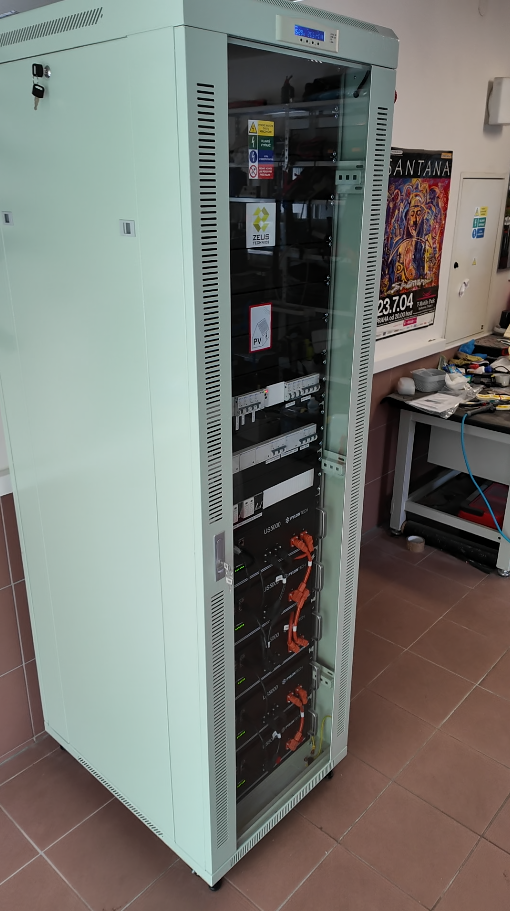

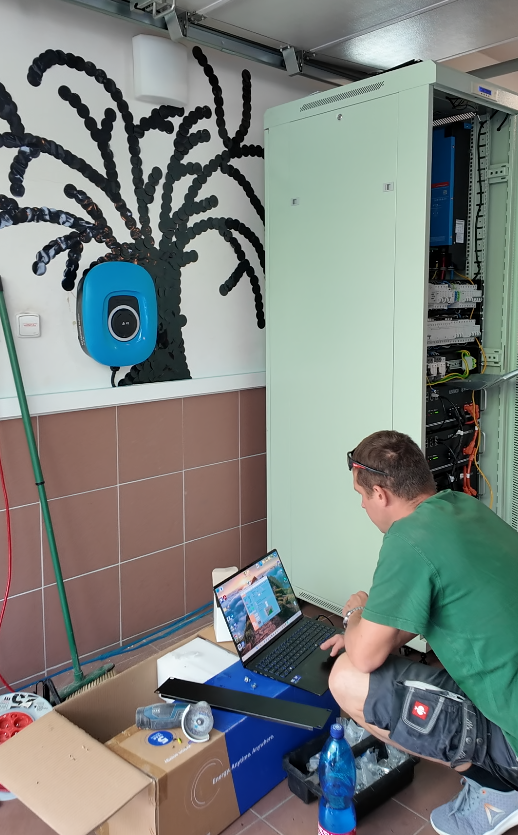

Celé technologické srdce fotovoltaiky soustředěné do jednoho kompaktního RACKu.

Při této realizaci v Nejdku jsme proto zvolili jiné řešení než klasické rozmístění technologie po stěnách technické místnosti.

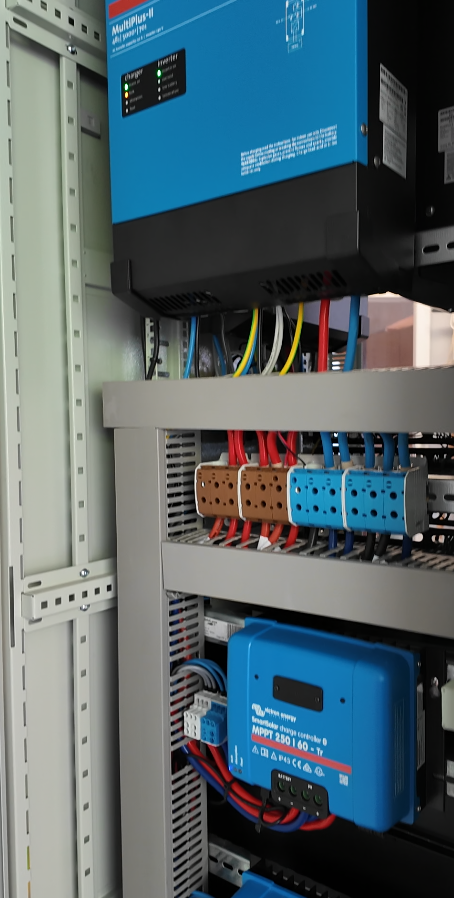

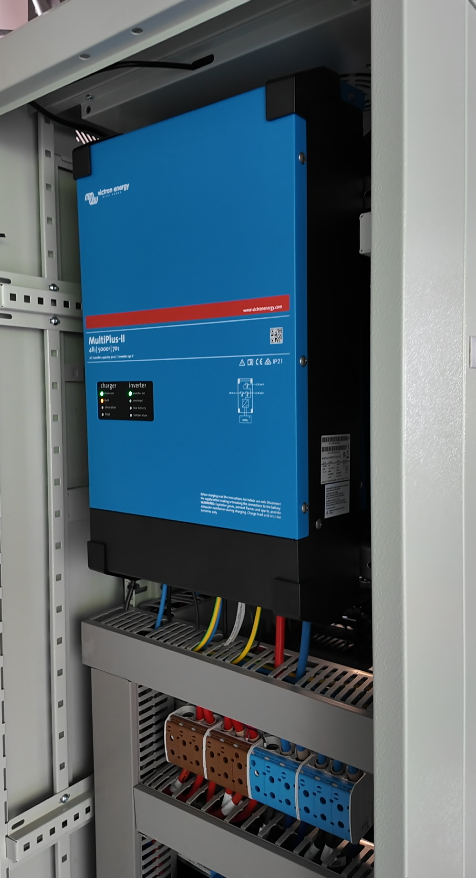

Celé technologické srdce fotovoltaiky Victron jsme soustředili do jednoho kompaktního dvoumetrového RACKu – uzavřené technologické skříně.

Výsledkem je řešení, které je kompaktní, přehledné, chráněné a estetické. Uzavřená skříň zároveň pomáhá výrazně utlumit provozní hluk technologie směrem do okolního prostoru.

⚡ CHCI ELEGANTNÍ ŘEŠENÍ FOTOVOLTAIKY

Problém č. 1: Kam s technologií fotovoltaiky?

U klasické instalace mohou být jednotlivé komponenty rozmístěné na několika stěnách. Střídače na jedné straně, baterie vedle, regulátory, rozvaděče a mezi nimi kabelové trasy.

Technicky může takové řešení fungovat dobře. Prostorově a esteticky ale nemusí vyhovovat každému domu.

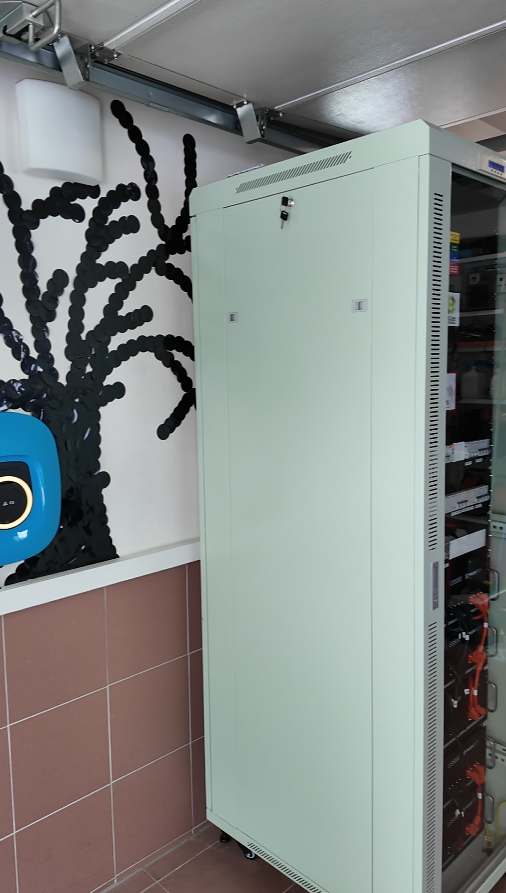

RACK funguje podobně jako velká technologická skříň. Místo několika samostatných zařízení rozmístěných po místnosti vznikne jeden kompaktní celek.

Co to znamená v praxi?

• technologie zabírá jasně definovaný prostor,
• není potřeba zaplnit několik stěn technickými prvky,
• kabeláž je přehledně vedená uvnitř systému,
• všechny důležité komponenty jsou na jednom místě,
• servisní technik má k systému logický a přehledný přístup.

Problém č. 2: Hluk střídačů a výkonové elektroniky

Na hluk se při plánování fotovoltaiky často zapomíná.

Střídače a další výkonová elektronika nejsou při provozu vždy úplně tiché. Při vyšším zatížení mohou pracovat ventilátory a provozní hluk může být v garáži, technické místnosti nebo prostoru sousedícím s obytnou částí dobře slyšitelný.

Pokud je technologie umístěná volně na stěně, šíří se tento zvuk přímo do okolního prostoru.

Umístění technologie do vhodně navrženého uzavřeného RACKu pomáhá provozní hluk výkonových komponentů utlumit a oddělit od okolního prostoru.

Technologie pracuje.
Vy ji ale nemusíte poslouchat.

Problém č. 3: Bezpečnost dětí a nepovolaných osob

Fotovoltaická elektrárna je elektrické zařízení. Proto není ideální, když jsou její výkonové části volně přístupné každému, kdo se v prostoru pohybuje.

Uzavřený RACK vytváří další fyzickou bariéru mezi technologií a okolím.

To je důležité nejen v rodinných domech s dětmi, ale také ve skladech, dílnách, garážích nebo firemních objektech s větším pohybem osob.

Skříň je možné uzavřít a běžná kontrola systému přitom nevyžaduje přístup k jednotlivým komponentům.

Bezpečnost není jen elektronická.

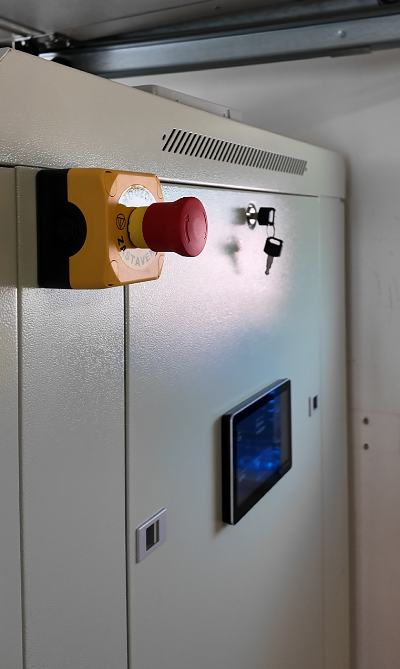

Technologie je fyzicky oddělená od okolního prostoru a systém má jasně dostupné bezpečnostní prvky.

Problém č. 4: Prach, manipulace a náročnější prostředí

Ne každá fotovoltaika je umístěná v dokonale čisté technické místnosti.

Technologie může být například:

• v garáži,
• ve skladu,
• v dílně,
• v technickém zázemí firmy,
• v prostoru s častým pohybem osob,
• v místě, kde se manipuluje s materiálem nebo nářadím.

V takovém prostředí je velkou výhodou mít citlivou technologii soustředěnou a fyzicky oddělenou od běžného provozu.

Místo volně přístupných komponentů vzniká jeden přehledný technologický celek.

Problém č. 5: Jak bude technologie vypadat?

Fotovoltaika je investice na mnoho let. Proto podle nás není jedno, jak bude její technická část vypadat.

Mnoho zákazníků nechce mít technickou místnost zaplněnou bateriemi, kabely a několika různými zařízeními.

RACK umožňuje vytvořit jednotný, čistý a profesionálně působící technologický celek.

Díky proskleným dveřím je možné technologii vizuálně kontrolovat, ale současně zůstává chráněná uvnitř skříně.

Fotovoltaika může být technicky kvalitní,
bezpečná a zároveň dobře vypadat.

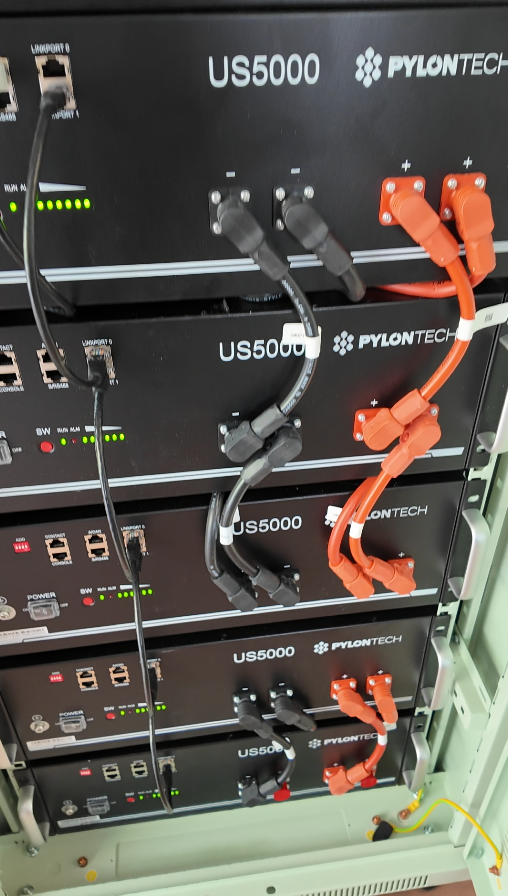

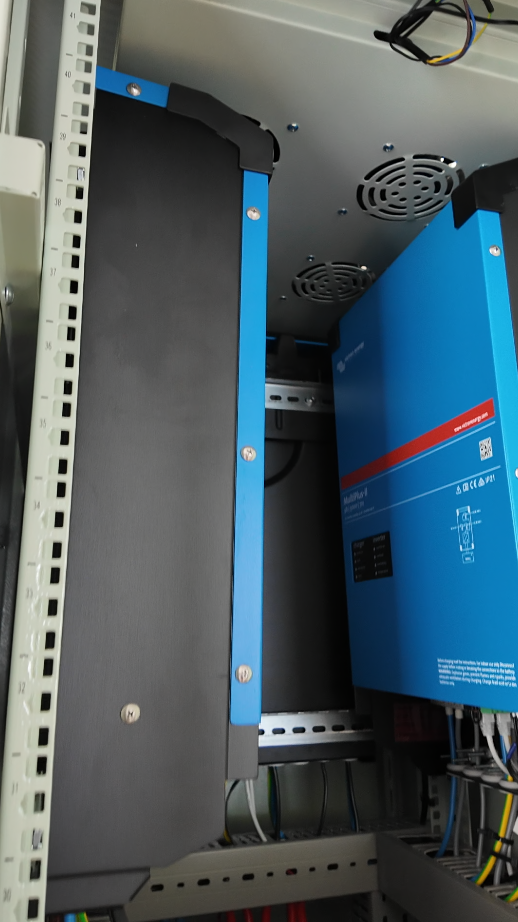

Baterie Pylontech US5000 jsou přehledně soustředěné ve spodní části technologické skříně.

Co je tedy RACK?

RACK si můžete jednoduše představit jako velkou technologickou skříň určenou pro přehledné a chráněné umístění zařízení.

RACK sám elektřinu nevyrábí ani neukládá.

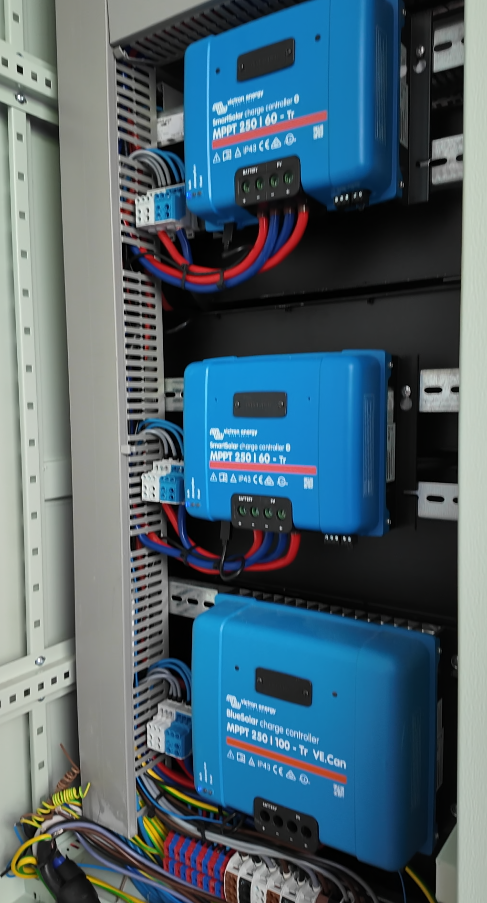

Je to způsob, jak střídače, regulátory, baterie, jištění a další prvky fotovoltaiky soustředit do jednoho promyšleného technologického celku.

A co se do takového řešení vejde?

V případě této realizace v Nejdku rozhodně nejde o malý systém.

Fotovoltaická elektrárna je navržena s výkonem přibližně 12,2 kWp a bateriovým úložištěm o kapacitě přibližně 24 kWh.

Realizace v číslech

• 12,2 kWp – výkon fotovoltaické elektrárny,
• 26× 470 Wp – fotovoltaické panely,
• 5× Pylontech US5000 – baterie,
• cca 24 kWh – kapacita bateriového úložiště,
• Victron – hlavní technologie systému,
• 1 dvoumetrový technologický RACK,
• 22 kW wallbox – příprava na nabíjení elektromobilu,
• lokální displej pro přehled o výrobě a stavu baterií.

Přehled bez otevírání technologické skříně

Bezpečné uzavření technologie neznamená, že zákazník ztrácí přehled o tom, co systém právě dělá.

Na lokálním displeji může přímo na místě sledovat například aktuální výrobu fotovoltaiky, spotřebu a stav bateriového úložiště.

Základní informace tak nejsou odkázané pouze na internetovou aplikaci.

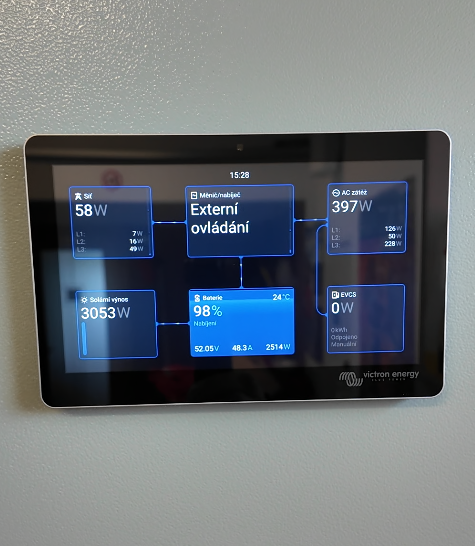

Aktuální výroba a stav baterií jsou viditelné přímo na lokálním displeji.

Technologie je chráněná, ale informace o systému zůstávají jednoduše dostupné.

A když vypadne distribuční síť?

Komfort a bezpečnost nejsou jediným důvodem, proč jsme pro tuto realizaci zvolili Victron.

Systém lze navrhnout také pro zálohovaný provoz domu.

Při výpadku nebo odpojení distribuční sítě může systém podle konkrétní konfigurace pokračovat v napájení domu z energie uložené v bateriích a z aktuální výroby fotovoltaiky.

Fotovoltaika se tak nestává pouze zdrojem vlastní elektřiny, ale součástí celkového energetického řešení domu.

A co samotná střecha?

Technologický RACK je pouze jedna část celé realizace.

Na střeše jsme navrhli rozmístění 26 fotovoltaických panelů o výkonu 470 Wp s ohledem na využitelnou plochu, členitost střechy a zachování sněhových zábran.

Fotovoltaická elektrárna v Nejdku – 26 panelů navržených podle konkrétní střechy.

Správná montáž bez kompromisu pro střechu

Na objektu je krytina BRAMAC STAR se sklonem 35°.

Proto jsme správný technologický postup uchycení konstrukce konzultovali přímo se zástupcem výrobce BRAMAC.

Výrobce následně písemně potvrdil, že při dodržení dohodnutého postupu zůstává záruka na střešní systém zachována.

Je to detail, který po dokončení instalace téměř není vidět. Pro dlouhodobou kvalitu fotovoltaiky je ale velmi důležitý.

Stejný princip může dávat smysl doma, v garáži, skladu i ve firmě

RACKové řešení není zajímavé pouze pro tuto konkrétní realizaci.

Velký smysl může mít všude tam, kde zákazník řeší několik požadavků současně:

• má omezený prostor pro technologii,
• nechce komponenty rozmístěné po stěnách,
• řeší provozní hluk střídačů,
• potřebuje omezit přístup dětí nebo nepovolaných osob,
• technologie bude v garáži, skladu nebo provozním prostoru,
• chce čisté a reprezentativní technické provedení,
• požaduje jednoduchý budoucí servis.

Moderní fotovoltaika už nemusí znamenat kompromis mezi výkonem, bezpečností, komfortem a vzhledem.

Fotovoltaika bez kompromisů podle ZEUS TECHNICS

Na této realizaci je dobře vidět, že návrh fotovoltaiky nekončí rozhodnutím, kolik panelů umístíme na střechu.

Stejně důležité je vyřešit:

• kam technologii umístit,
• kolik prostoru zabere,
• jak omezit provozní hluk,
• jak zabránit nechtěnému přístupu,
• jak technologii chránit v náročnějším prostředí,
• jak zajistit přehledný servis,
• jak bude celé řešení vypadat za pět nebo deset let.

Výkon. Bezpečnost. Komfort. Přehlednost.
Bez zbytečných kompromisů.
