Kam umístit baterie a střídač fotovoltaiky? Ukazujeme řešení, které šetří prostor

Panely jsou na střeše. Ale kam přijdou baterie, střídače, regulátory, jištění a další technologie fotovoltaiky? Právě tuto otázku je dobré řešit už při návrhu elektrárny – ne až ve chvíli, kdy přijede montážní firma.

Technická část fotovoltaiky potřebuje svůj prostor. A pokud se její umístění nepromyslí dopředu, může výsledkem být několik zařízení rozmístěných po stěnách, viditelná kabeláž nebo technologie tam, kde její provozní hluk není příjemný.

U jedné z našich realizací v Nejdku jsme proto zvolili jiné řešení: technologii Victron a baterie Pylontech jsme soustředili do jednoho dvoumetrového RACKu.

Technologické srdce fotovoltaiky Victron soustředěné do jedné skříně.

⚡ CHCI NAVRHNOUT FOTOVOLTAIKU PRO SVŮJ DŮM

Technologie fotovoltaiky potřebuje víc prostoru, než se může zdát

Když se řekne fotovoltaická elektrárna, většina lidí si představí především panely na střeše. Uvnitř domu je ale další důležitá část systému.

Podle konkrétního návrhu sem mohou patřit například:

• střídače,
• baterie,
• solární regulátory,
• jištění a ochranné prvky,
• řízení systému,
• kabeláž a další příslušenství.

Pokud se každý prvek instaluje samostatně na stěnu, může technologie zabrat poměrně velkou část technické místnosti nebo garáže.

Proto jsme v Nejdku použili RACK – velkou technologickou skříň, do které lze jednotlivé části systému přehledně uspořádat.

Jedna skříň místo technologie rozmístěné po místnosti

Hlavní výhodou takového řešení není samotný RACK. Důležité je, jaké problémy může správně navržené umístění technologie vyřešit.

1. Přesně víte, kolik prostoru fotovoltaika zabere

Technologie má jasně definované místo. Není potřeba postupně obsazovat několik stěn bateriemi, střídači a dalšími komponenty.

2. Může pomoci omezit provozní hluk

Střídače a výkonová elektronika nejsou za všech provozních podmínek úplně tiché. Při vyšším výkonu mohou pracovat ventilátory a zvuk se může šířit do okolního prostoru.

Vhodně navržená technologická skříň pomáhá omezit šíření provozního hluku do garáže, technické místnosti nebo sousedních prostor.

3. Technologie není volně přístupná

V domácnosti s dětmi nebo v prostoru, kde se pohybuje více lidí, je vhodné myslet také na fyzické oddělení elektrických zařízení od běžného provozu.

Uzavřený RACK vytváří další bariéru mezi technologií a okolím a pomáhá omezit nechtěný přístup k jednotlivým komponentům.

4. Přehlednější servis

Dobře navržené řešení má význam také za několik let. Jednotlivé komponenty, jištění a kabelové trasy jsou soustředěné na jednom místě a servisní technik má k systému logický přístup.

5. A nakonec – také lépe vypadá

Fotovoltaika je dlouhodobá investice. Pokud má být její technologie v garáži nebo jiném běžně používaném prostoru, nemusí být vzhled zanedbatelný.

Místo několika samostatných zařízení na stěnách může vzniknout jeden čistý a profesionálně působící technologický celek.

Konkrétní příklad: Victron + Pylontech v Nejdku

Abychom nezůstali jen u teorie, podívejme se na konkrétní systém, na kterém jsme toto řešení použili.

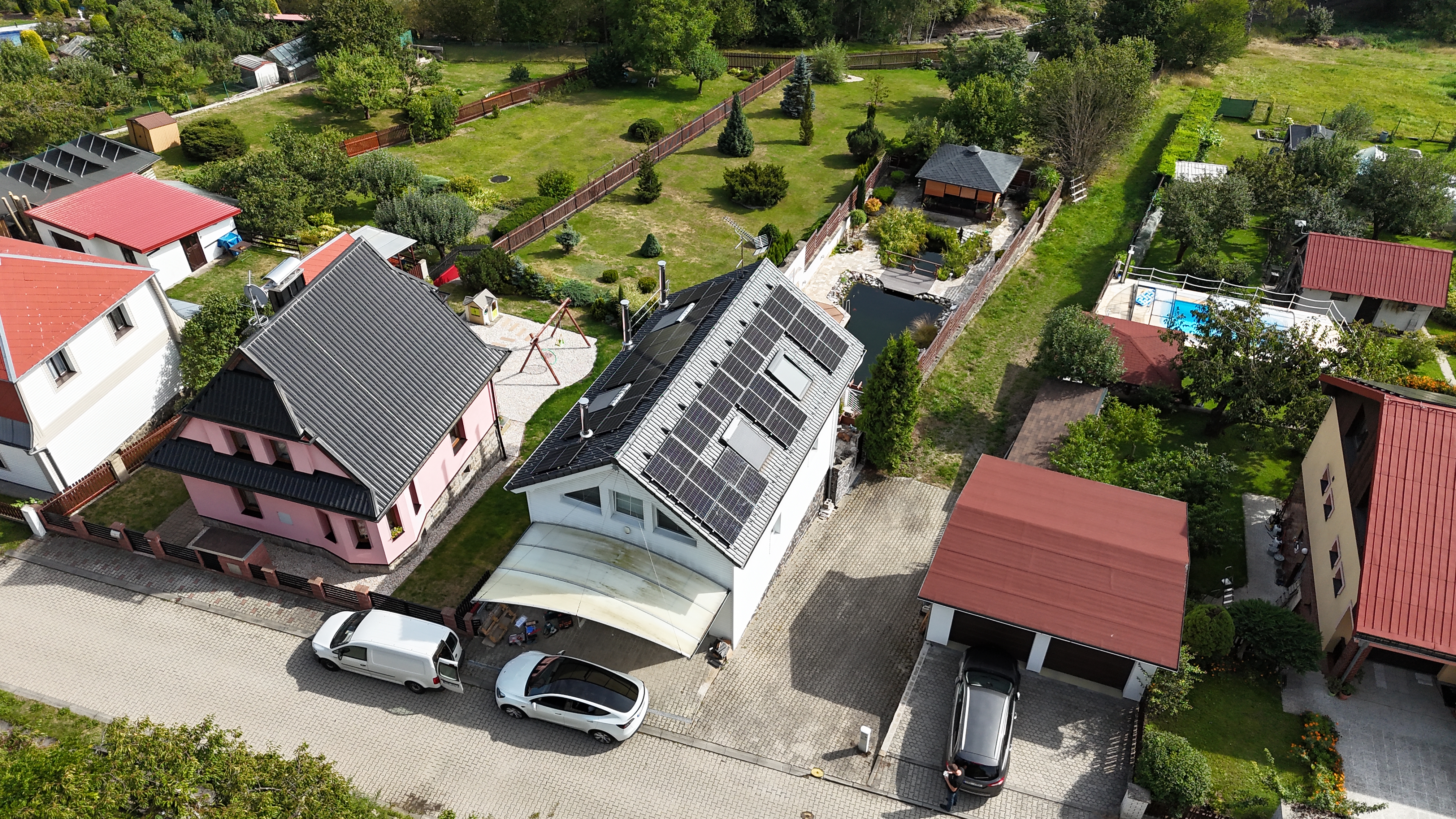

Pro rodinný dům v Nejdku jsme navrhli fotovoltaickou elektrárnu o výkonu přibližně 12,2 kWp s bateriovým úložištěm o kapacitě přibližně 24 kWh.

Realizace v číslech

• 12,2 kWp – výkon fotovoltaické elektrárny,
• 26 × 470 Wp – fotovoltaické panely,
• 5 × Pylontech US5000 – baterie,
• cca 24 kWh – kapacita bateriového úložiště,
• Victron – hlavní technologie systému,
• 1 dvoumetrový technologický RACK,
• 22 kW wallbox – příprava na nabíjení elektromobilu,
• lokální displej pro přehled o výrobě a stavu baterií.

🔋 CHCI SPOČÍTAT ŘEŠENÍ PRO SVŮJ DŮM

Co se děje uvnitř, vidíte na displeji

Uzavření technologie do skříně neznamená, že zákazník neví, co jeho elektrárna právě dělá.

Na lokálním displeji lze přímo na místě sledovat například aktuální výrobu fotovoltaiky, spotřebu a stav baterií.

A co když vypadne distribuční síť?

Technologie Victron umožňuje systém navrhnout také pro zálohovaný provoz domu.

Při výpadku nebo odpojení distribuční sítě může systém podle konkrétní konfigurace pokračovat v napájení domu z energie uložené v bateriích a z aktuální výroby fotovoltaiky.

Fotovoltaika tak nemusí sloužit pouze ke snižování spotřeby elektřiny ze sítě. Může se stát součástí širšího energetického řešení domu.

Nezapomínáme ani na střechu

Dobře vyřešená technologie uvnitř domu je jen jedna část práce. Na střeše je stejně důležité správné rozmístění panelů a způsob jejich uchycení.

V Nejdku jsme navrhli 26 panelů o výkonu 470 Wp. U střechy BRAMAC STAR jsme navíc způsob montáže konzultovali přímo se zástupcem výrobce BRAMAC.

Při dodržení dohodnutého technologického postupu výrobce potvrdil zachování záruky na střešní systém.

Kam tedy umístit baterie a střídač?

Jedna univerzální odpověď neexistuje. Vhodné místo závisí na konkrétním domě, použité technologii i podmínkách prostředí.

Garáž, technickou místnost, sklad nebo jiný prostor je potřeba posoudit také s ohledem na teplotu, větrání, prašnost, vlhkost a požadavky výrobce jednotlivých zařízení.

Ani RACK proto není řešením, do kterého lze technologii jednoduše zavřít bez dalšího návrhu. Výkonová elektronika produkuje teplo a technologická skříň musí mít odpovídající větrání a proudění vzduchu.

Smyslem je vytvořit řešení, které respektuje technické podmínky zařízení a současně co nejlépe využije prostor konkrétního domu.

Fotovoltaika nezačíná počtem panelů

Při návrhu fotovoltaiky je snadné soustředit se pouze na výkon panelů a velikost baterie. Jenže kvalitní instalace musí fungovat jako celek.

Proto při návrhu řešíme nejen výrobu a ukládání energie, ale také umístění technologie, bezpečnost, hlučnost, přístup pro servis a možnosti dalšího rozšíření systému.

Dobrá fotovoltaika nezačíná počtem panelů.
Začíná dobrým návrhem celého systému.
