30,5 kWp pro 7 domácností: fotovoltaika, baterie a elektromobilita v jednom systému

Maximálně využitá střecha. Chytré řízení energie. Připraveno na další rozvoj.

Jak využít střechu bytového domu naplno, zvýšit podíl vlastní vyrobené energie, ukládat přebytky do baterie a současně připravit objekt na elektromobilitu?

Pro tento projekt jsme navrhli komplexní energetický systém, který propojuje fotovoltaickou elektrárnu, bateriové úložiště, energetický management, monitoring a nabíjení elektromobilů.

CHCI PODOBNÉ ŘEŠENÍ

📊 Projekt v kostce

30,5 kWp
instalovaný výkon FVE

61× DAH Solar 500 Wp
fotovoltaické panely

3× SolarEdge SE10K
střídače

38,4 kWh
bateriové úložiště

až 7 domácností
zásobovaných energií

2× 22 kW
nabíjení elektromobilů

SolarEdge + Victron Energy
monitoring a řízení systému

🏢 Zadání: využít střechu jako energetický zdroj

Investor chtěl nevyužitou střechu bytového domu proměnit v aktivní energetický zdroj.

Nešlo pouze o instalaci fotovoltaických panelů. Cílem bylo vytvořit integrovaný energetický systém, který dokáže pracovat s výrobou, okamžitou spotřebou, bateriovou akumulací i elektromobilitou.

Součástí zadání proto bylo:

využití maximální dostupné plochy střechy,
zásobování více odběrných míst,
minimalizace nevyužitých přebytků,
bateriové úložiště,
vzdálený monitoring,
nabíjení dvou elektromobilů,
možnost dalšího rozšíření systému.

⚠️ Technické výzvy projektu

🏢 Více odběrných míst
Energetické řešení muselo být navrženo s ohledem na zásobování více domácností a společných prostor.

☀️ Maximální využití střechy
Instalace 61 panelů vyžadovala efektivní rozmístění technologie a správné využití dostupné střešní plochy.

🔋 Akumulace energie
Vyrobenou energii bylo potřeba co nejefektivněji využít i v době, kdy fotovoltaika právě nevyrábí.

🚗 Elektromobilita
Součástí systému je infrastruktura umožňující současné nabíjení dvou elektromobilů výkonem až 22 kW.

☀️ 30,5 kWp fotovoltaické elektrárny

Na střechu objektu jsme instalovali 61 bifaciálních panelů DAH Solar o výkonu 500 Wp. Celkový instalovaný výkon fotovoltaické elektrárny dosahuje 30,5 kWp.

Výrobu zajišťují tři střídače SolarEdge SE10K. Systém je doplněn o výkonové optimizéry, které umožňují sledovat chování jednotlivých panelů a přesněji diagnostikovat případné odchylky ve výrobě.

To je důležité zejména u větší instalace, kde může být lokalizace problému bez detailního monitoringu časově náročná.

🔎 Monitoring na úrovni jednotlivých panelů

Jedním z technických přínosů systému SolarEdge je monitoring výroby na úrovni jednotlivých panelů.

sledování výkonu jednotlivých panelů,
rychlejší identifikace odchylek,
přehled o aktuální výrobě,
jednodušší diagnostika systému,
možnost vzdáleného monitoringu a kontroly provozu.

Monitoring tak není pouze informační nástroj. Je také důležitou součástí dlouhodobého provozu a servisovatelnosti elektrárny.

🔋 38,4 kWh energie uložené pro pozdější využití

Součástí systému je bateriové úložiště s celkovou kapacitou 38,4 kWh.

Baterie umožňuje ukládat část energie vyrobené během výroby FVE a následně ji využít v době, kdy je okamžitá výroba nižší než spotřeba.

Řízení akumulace zajišťuje energetický systém Victron Energy ESS, který koordinuje tok energie mezi jednotlivými částmi systému.

🧠 Victron Energy ESS: řízení toku energie

Samotná baterie je pouze jednou částí celého řešení. Klíčovou úlohou je správně řídit, kam vyrobená energie v daném okamžiku směřuje.

☀️ Fotovoltaika
vyrábí elektrickou energii.

🏠 Spotřeba objektu
využívá energii přímo v místě výroby.

🔋 Baterie
ukládá dostupné přebytky pro pozdější využití.

🚗 Elektromobilita
využívá energii pro nabíjení vozidel.

⚡ Distribuční síť
doplňuje potřebnou energii v okamžiku, kdy vlastní výroba nestačí.

Výsledkem je energetický systém, který se nespoléhá pouze na výrobu panelů, ale aktivně pracuje s výrobou, spotřebou a akumulací.

🚗 Elektromobilita jako součást energetického systému

Projekt počítá také s nabíjením elektromobilů. Součástí instalace jsou 2× Wallbox s výkonem až 22 kW.

Nabíjení elektromobilů tak není samostatným prvkem, ale součástí celkové energetické koncepce objektu.

V kombinaci s fotovoltaikou a bateriovým úložištěm vzniká prostor pro efektivnější využívání vlastní vyrobené energie i v oblasti elektromobility.

Plánujete FVE pro bytový dům?

Navrhneme systém podle počtu odběrných míst, spotřeby, možností střechy, požadované kapacity baterie a budoucího rozvoje.

POPTAT FVE PRO BYTOVÝ DŮM

⚙️ Architektura systému

Celý projekt byl realizován jako postupně navazující technický proces:

Technická prohlídka
↓
Návrh energetického systému
↓
Projektová dokumentace
↓
Montáž konstrukce
↓
Instalace fotovoltaických panelů
↓
Instalace technologie
↓
Oživení a konfigurace systému
↓
Testování
↓
Monitoring a předání

🔄 Jak energie v systému proudí?

Zjednodušeně lze celý energetický systém popsat jako několik vzájemně propojených částí:

☀️ FVE 30,5 kWp → 🏠 přímá spotřeba → 🔋 bateriové úložiště → 🚗 nabíjení elektromobilů → ⚡ distribuční síť

Prioritou je co nejefektivnější využití energie přímo v objektu a následné využití dostupných přebytků podle aktuálního provozu systému.

🧩 Použité technologie

Technologie	Úloha v systému
DAH Solar	61× panel 500 Wp
SolarEdge	3× SE10K + výkonové optimizéry + monitoring
Victron Energy	energetický management a řízení systému
Bateriové úložiště	kapacita 38,4 kWh
Wallbox	2× nabíjení až 22 kW

📈 Přínosy realizace

❌ Před realizací: odběr energie ze sítě

✅ Po realizaci: vlastní výroba 30,5 kWp

❌ Před realizací: bez akumulace

✅ Po realizaci: bateriové úložiště 38,4 kWh

❌ Před realizací: omezený přehled o výrobě

✅ Po realizaci: monitoring jednotlivých panelů

❌ Před realizací: bez infrastruktury pro elektromobilitu

✅ Po realizaci: 2× nabíjení elektromobilu až 22 kW

❌ Před realizací: bez komplexního řízení energie

✅ Po realizaci: Victron Energy ESS

📊 Výsledek v číslech

Instalovaný výkon	30,5 kWp
Počet panelů	61 ks
Výkon panelu	500 Wp
Bateriová kapacita	38,4 kWh
Střídače	3× SolarEdge SE10K
Zásobovaných domácností	až 7
Elektromobilita	2× 22 kW
Monitoring	na úrovni jednotlivých panelů

🚀 Systém připravený na další etapu

Jedním z důležitých parametrů projektu nebyl pouze aktuální stav, ale také možnost budoucího rozvoje.

Energetické potřeby bytových domů se mohou měnit. Mohou přibývat elektromobily, měnit se spotřeba jednotlivých domácností nebo vznikat další požadavky na využití vyrobené energie.

Proto byl systém navržen tak, aby na současné řešení bylo možné technicky navázat další etapou.

Investor již připravuje další rozšíření systému.

🏆 Výsledek

Dnes systém kombinuje 30,5 kWp fotovoltaické výroby, 38,4 kWh bateriové akumulace, monitoring na úrovni jednotlivých panelů a nabíjení dvou elektromobilů.

Energie z FVE je využívána pro potřeby objektu a až sedmi domácností, část výroby se ukládá do baterie a systém současně vytváří prostor pro další využití energie včetně elektromobility.

Projekt tak není pouze instalací fotovoltaických panelů. Je to komplexní energetická infrastruktura, která propojuje výrobu, spotřebu, akumulaci, monitoring a elektromobilitu.

⚡ Máte bytový dům nebo větší objekt?

Navrhneme vám energetický systém podle skutečné spotřeby, možností střechy, počtu odběrných míst a plánovaného rozvoje.

Od technického návrhu přes projekt a realizaci až po monitoring.

POPTAT ŘEŠENÍ NA MÍRU

📸 Fotogalerie realizace

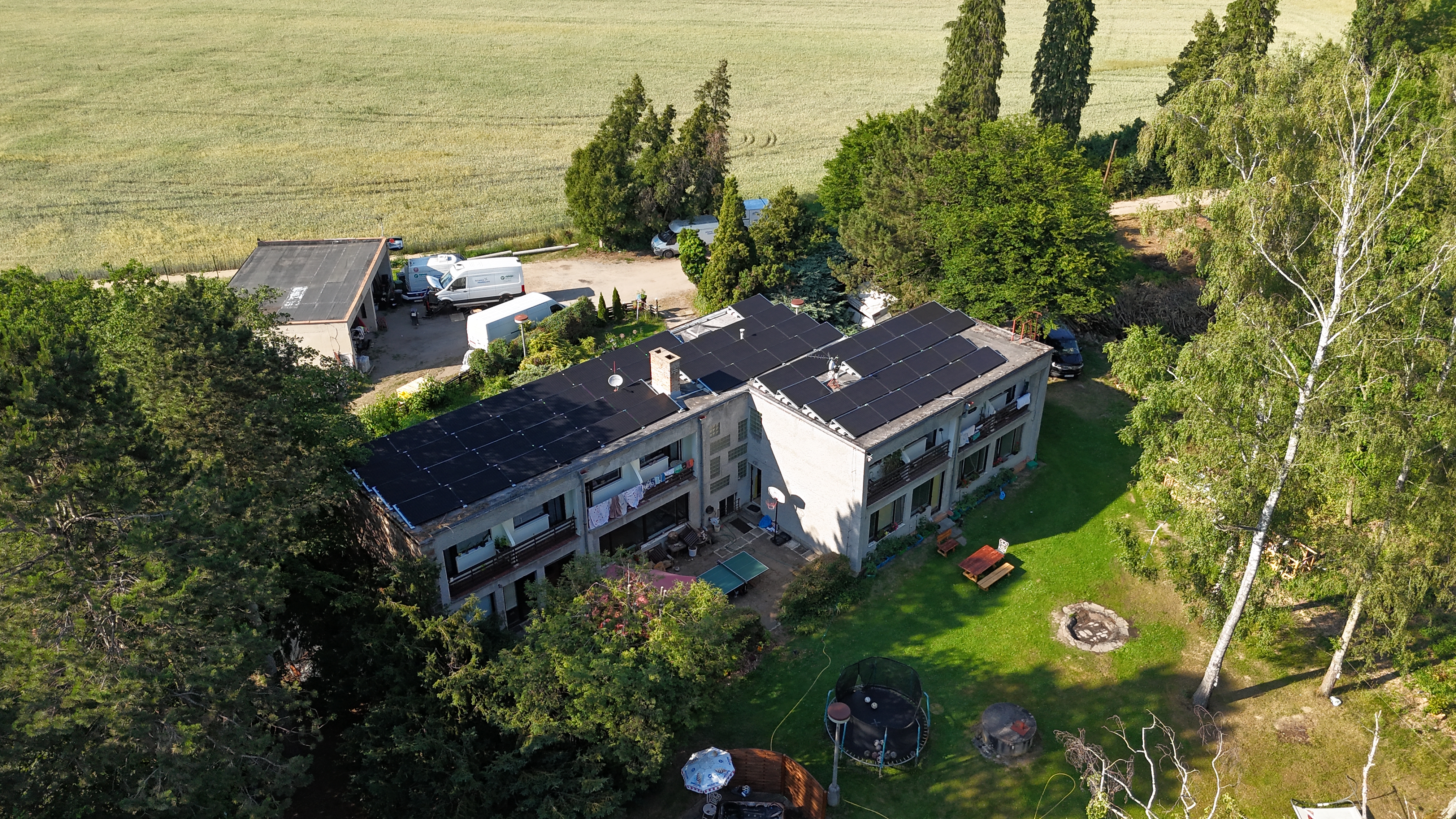

📷 Letecký pohled na objekt
Celkový pohled na instalaci a využití střešní plochy.

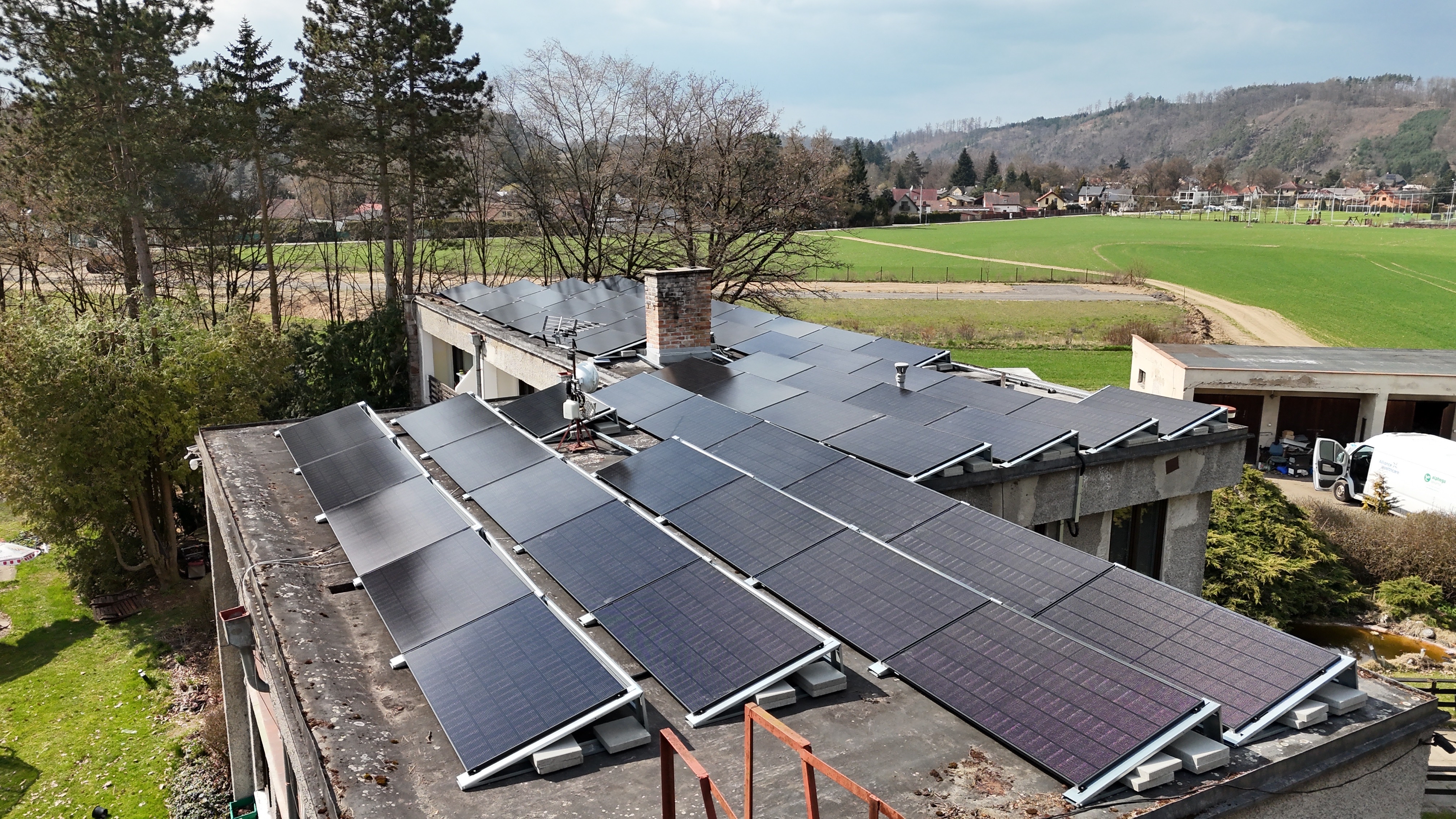

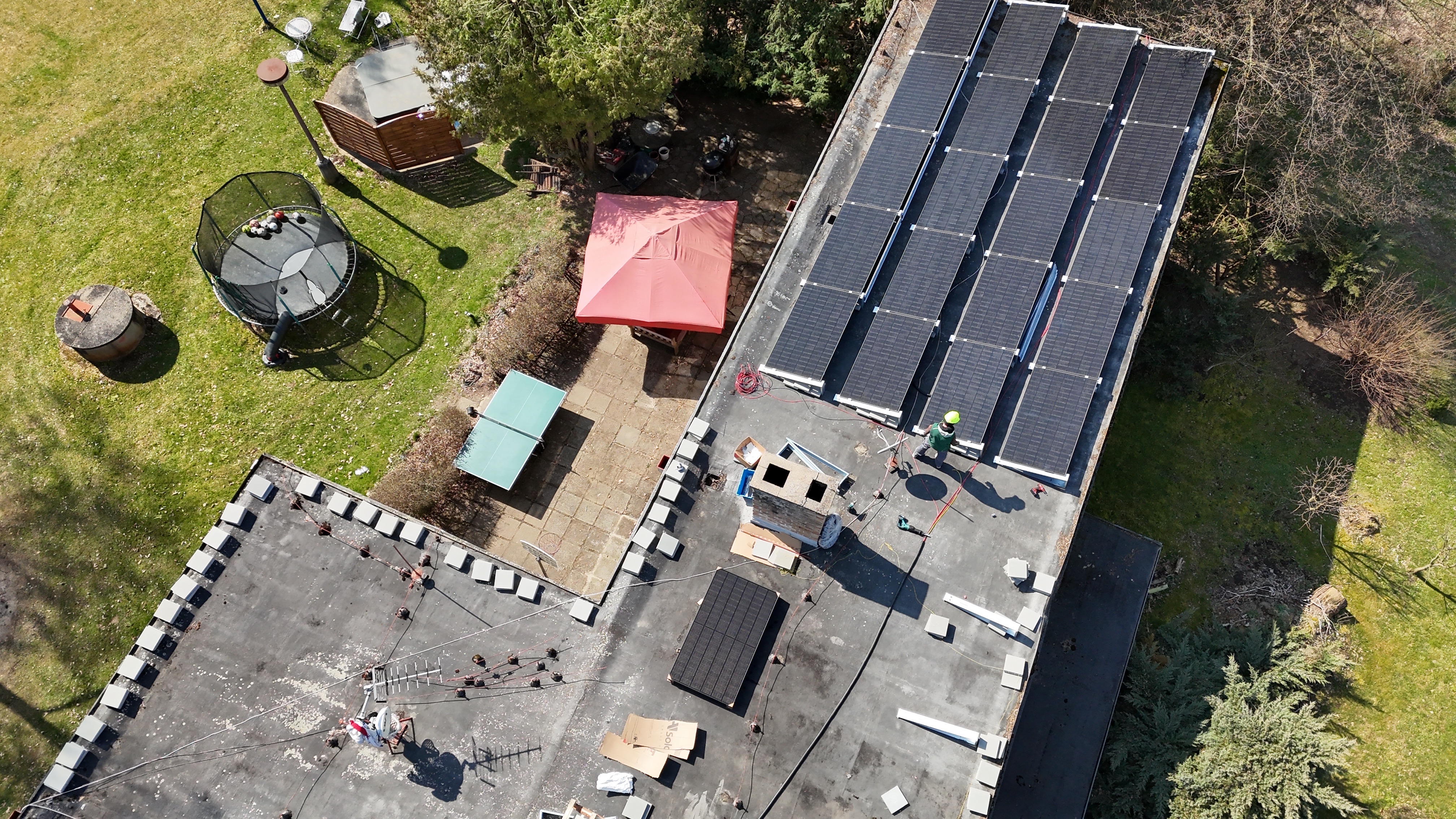

📷 Instalace fotovoltaických panelů
Detail montáže panelů DAH Solar.

📷 Detail panelů DAH Solar
Fotovoltaické moduly o výkonu 500 Wp.

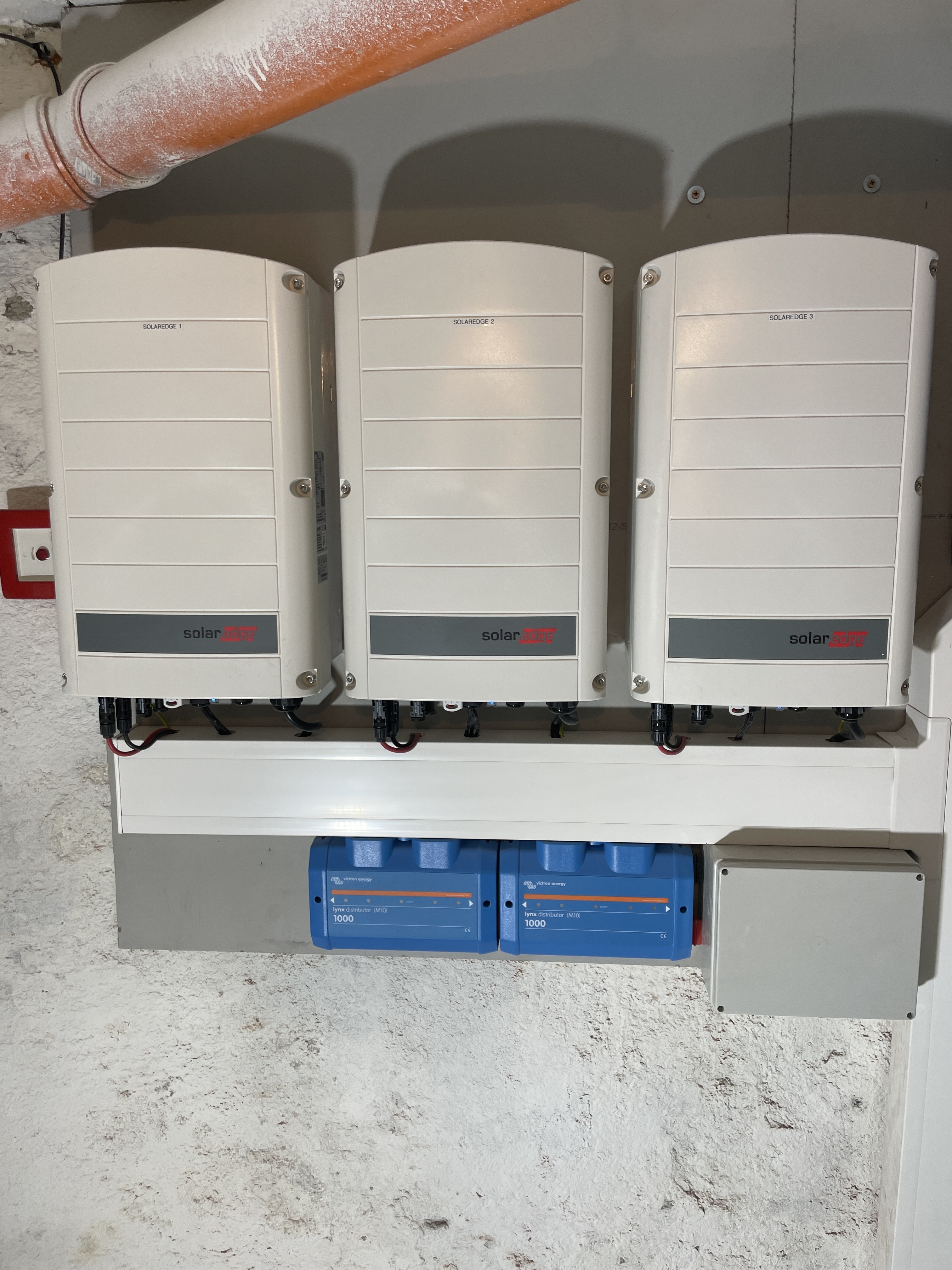

📷 Technologie SolarEdge
Střídače a systém řízení fotovoltaické výroby.

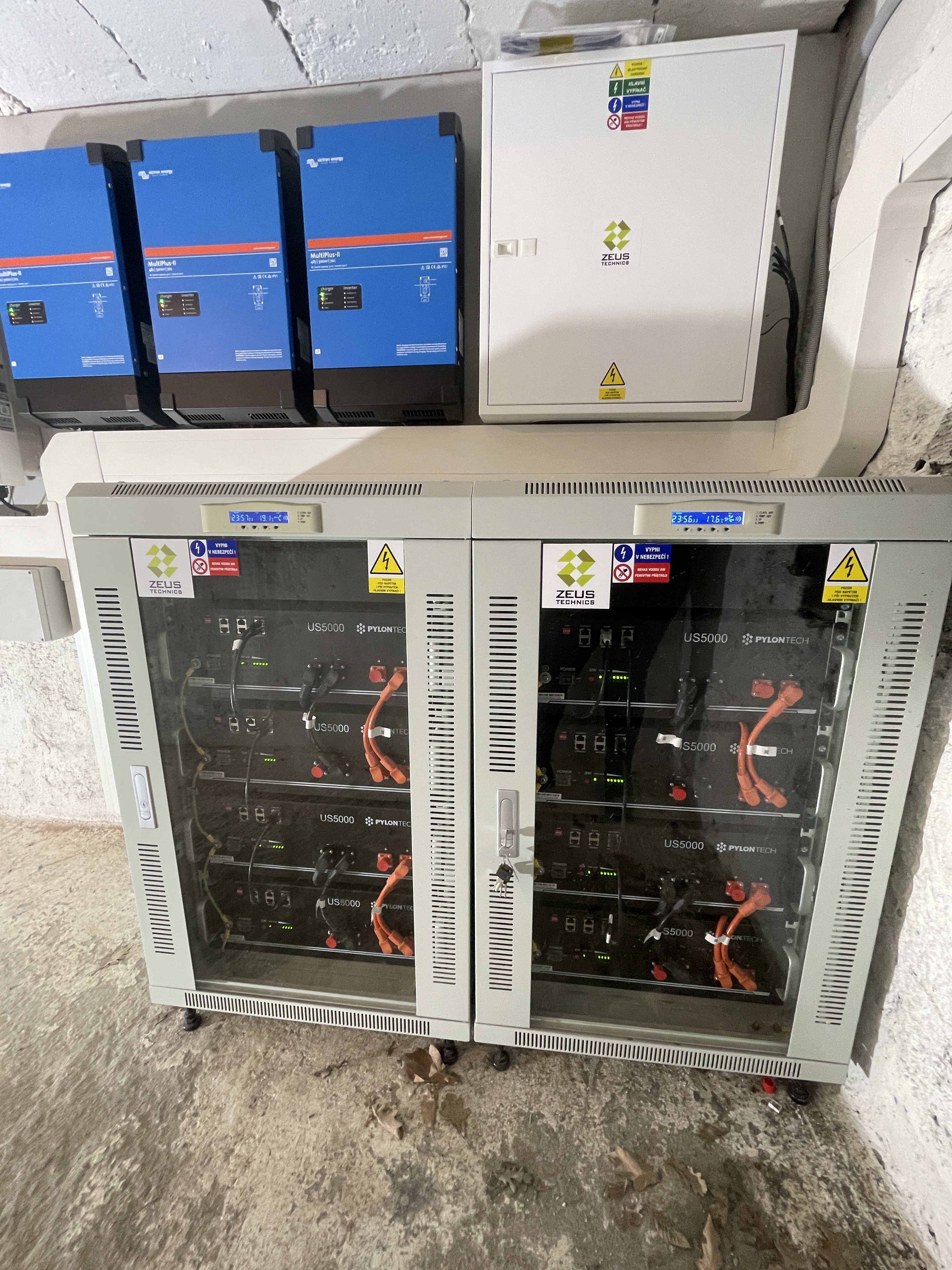

📷 Victron Energy
Technologie energetického managementu.

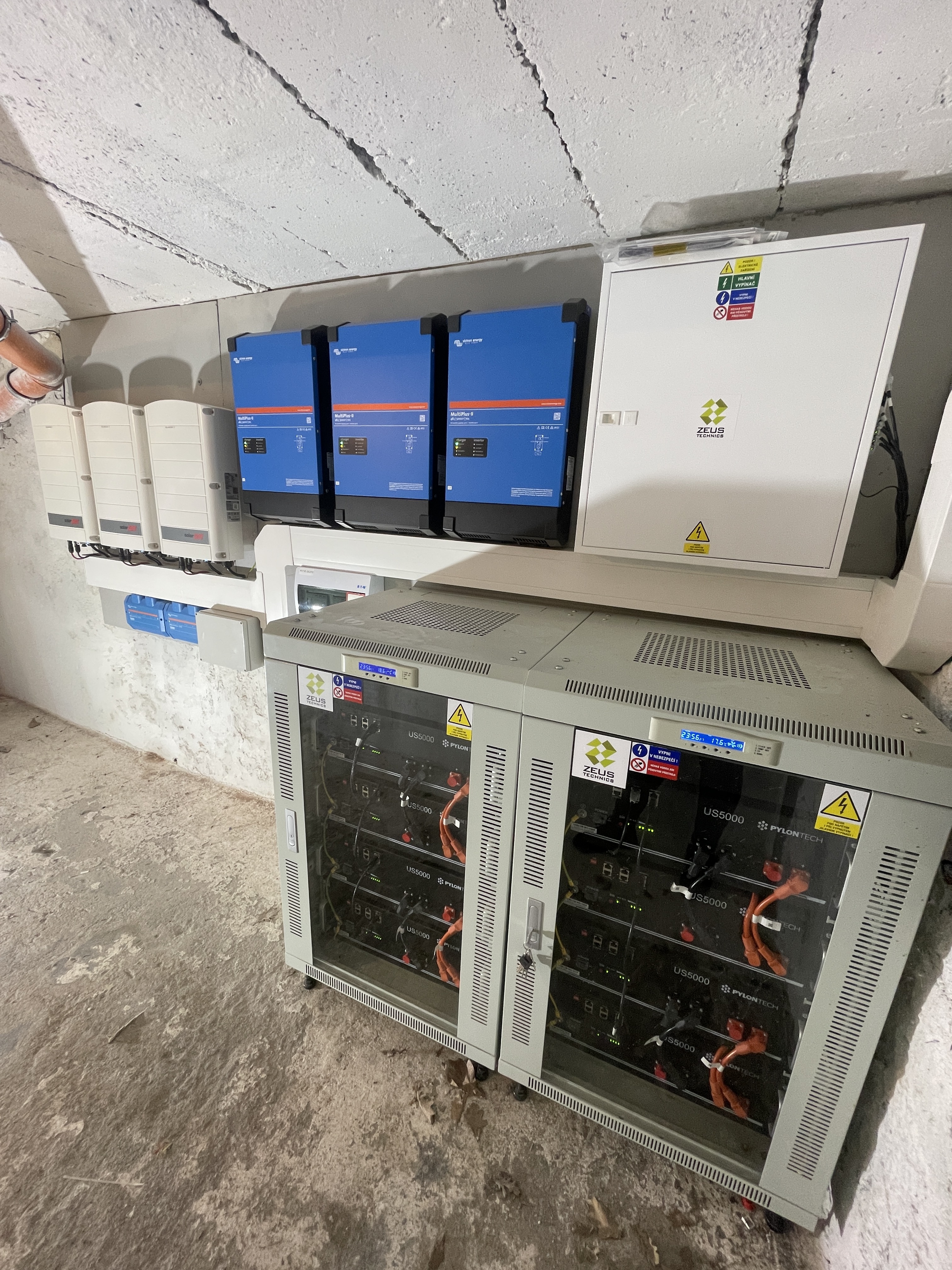

📷 Bateriové úložiště
Akumulace s kapacitou 38,4 kWh.

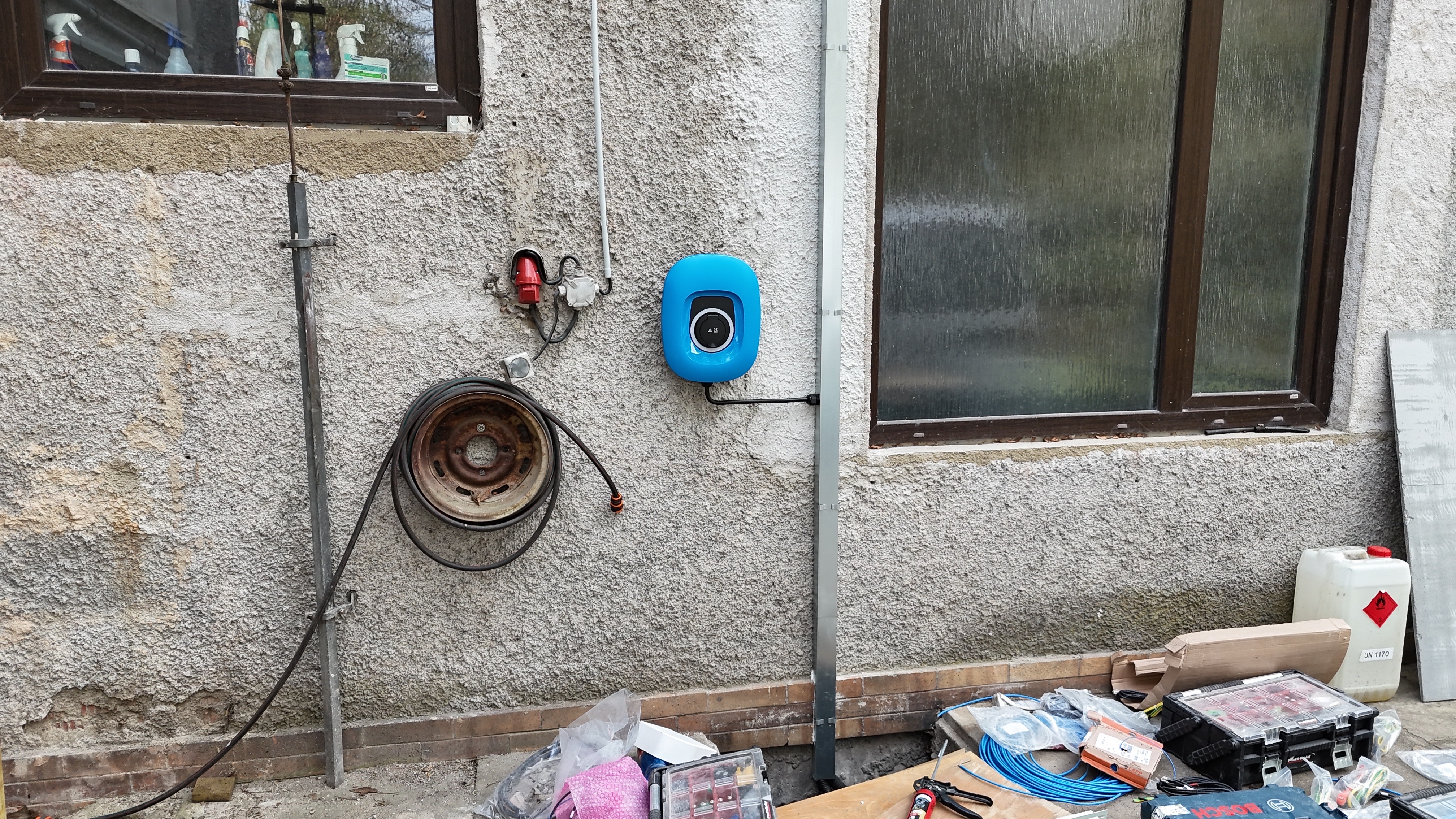

📷 Wallbox
Nabíjení elektromobilů výkonem až 22 kW.
