Případová studie: Hybridní fotovoltaika ve Smržově

12 kWp fotovoltaika s bateriovým úložištěm 19,2 kWh a zálohováním celého domu.

Pro rodinný dům ve Smržově jsme navrhli a realizovali hybridní fotovoltaickou elektrárnu, která kombinuje vlastní výrobu energie, bateriové úložiště, zálohování domu a přípravu na budoucí elektromobilitu.

Hlavním cílem bylo maximálně využívat vlastní vyrobenou energii, zvýšit energetickou nezávislost domácnosti a zároveň vytvořit systém, který bude možné v budoucnu dále rozšiřovat.

Základní údaje projektu

1. Zadání zákazníka

Majitel rodinného domu ve Smržově hledal řešení, které mu umožní maximálně využívat vlastní vyrobenou elektrickou energii a zároveň zvýší energetickou nezávislost domácnosti.

Důležitým požadavkem bylo také zálohování domu při výpadku distribuční sítě.

Současně chtěl mít možnost systém v budoucnu dále rozšířit, například o nabíjení elektromobilu, bez nutnosti zásadních zásahů do již hotové elektroinstalace.

Hlavní požadavky

• maximální využití vlastní vyrobené energie,
• uložení přebytků do bateriového úložiště,
• zálohování domu při výpadku distribuční sítě,
• spolehlivý a dlouhodobě provozovatelný systém,
• přehledný monitoring,
• možnost budoucího rozšíření o elektromobilitu a další technologie.

2. Návrh systémového řešení

Pro splnění požadavků zákazníka byla zvolena koncepce hybridní fotovoltaické elektrárny s bateriovým úložištěm a zálohováním domu.

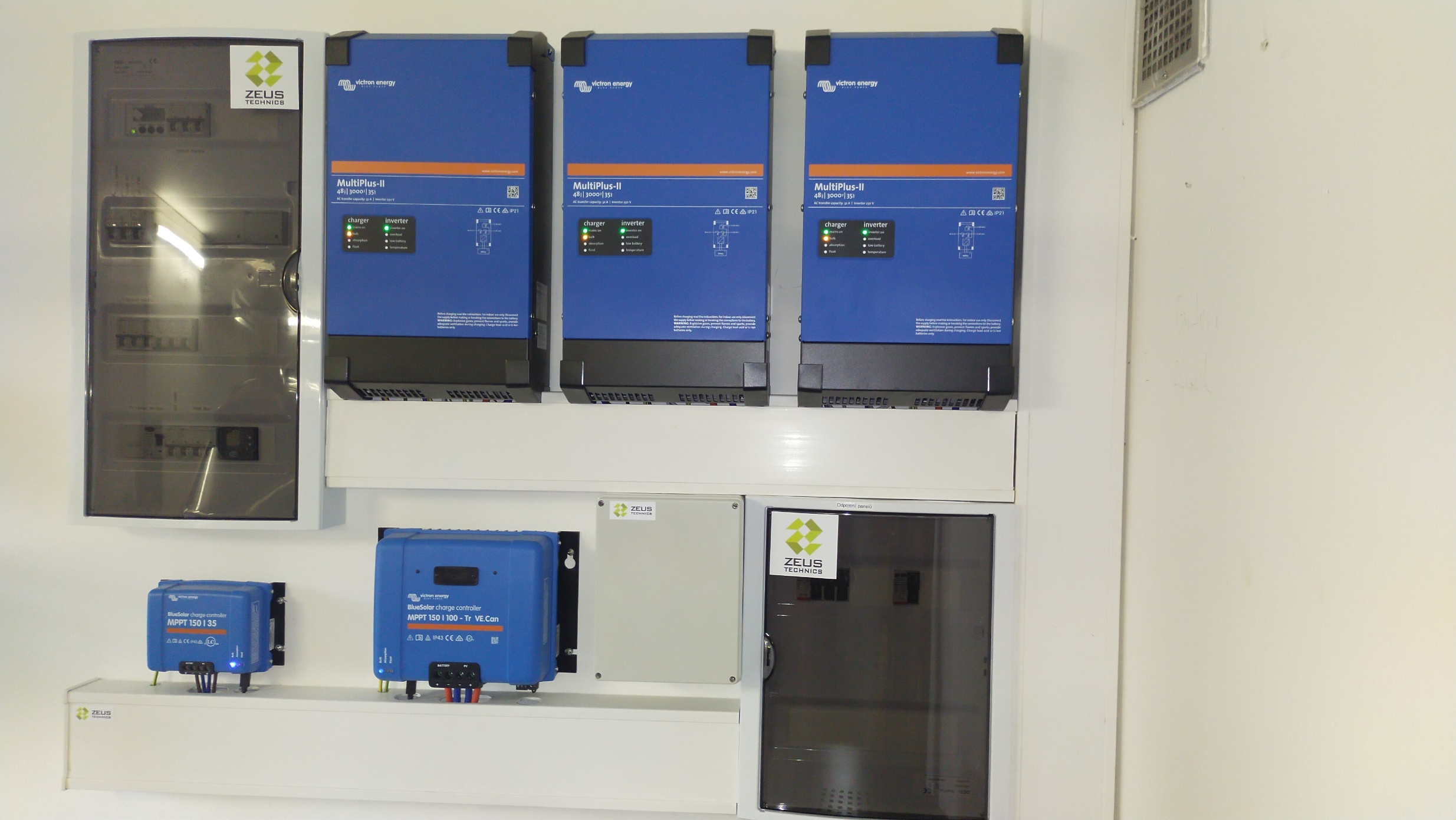

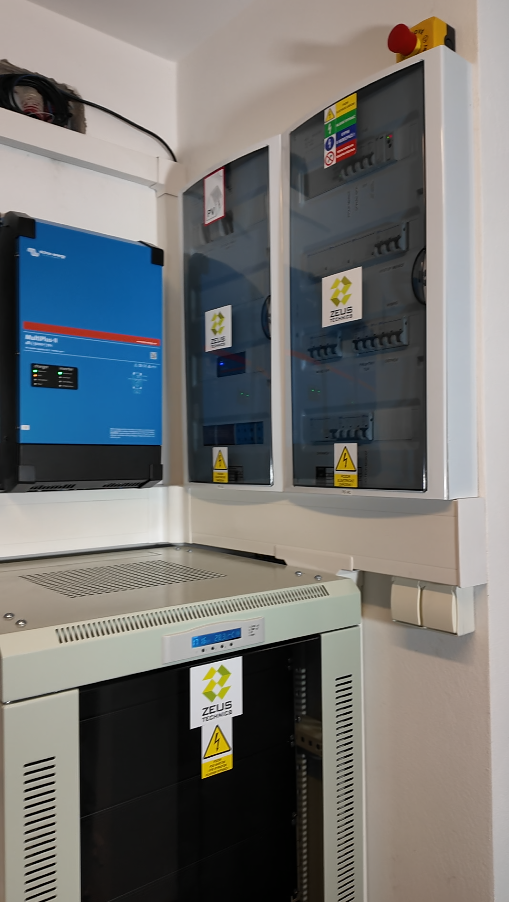

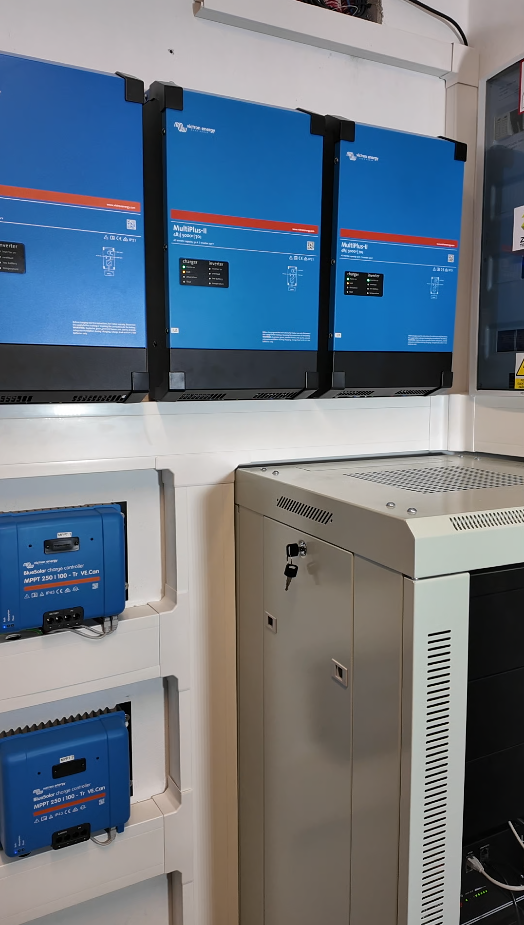

Jádrem systému je třífázová sestava 3× Victron Energy MultiPlus-II 5000 VA. Ta zajišťuje řízení toku energie mezi fotovoltaikou, bateriovým úložištěm, domovní spotřebou a distribuční sítí.

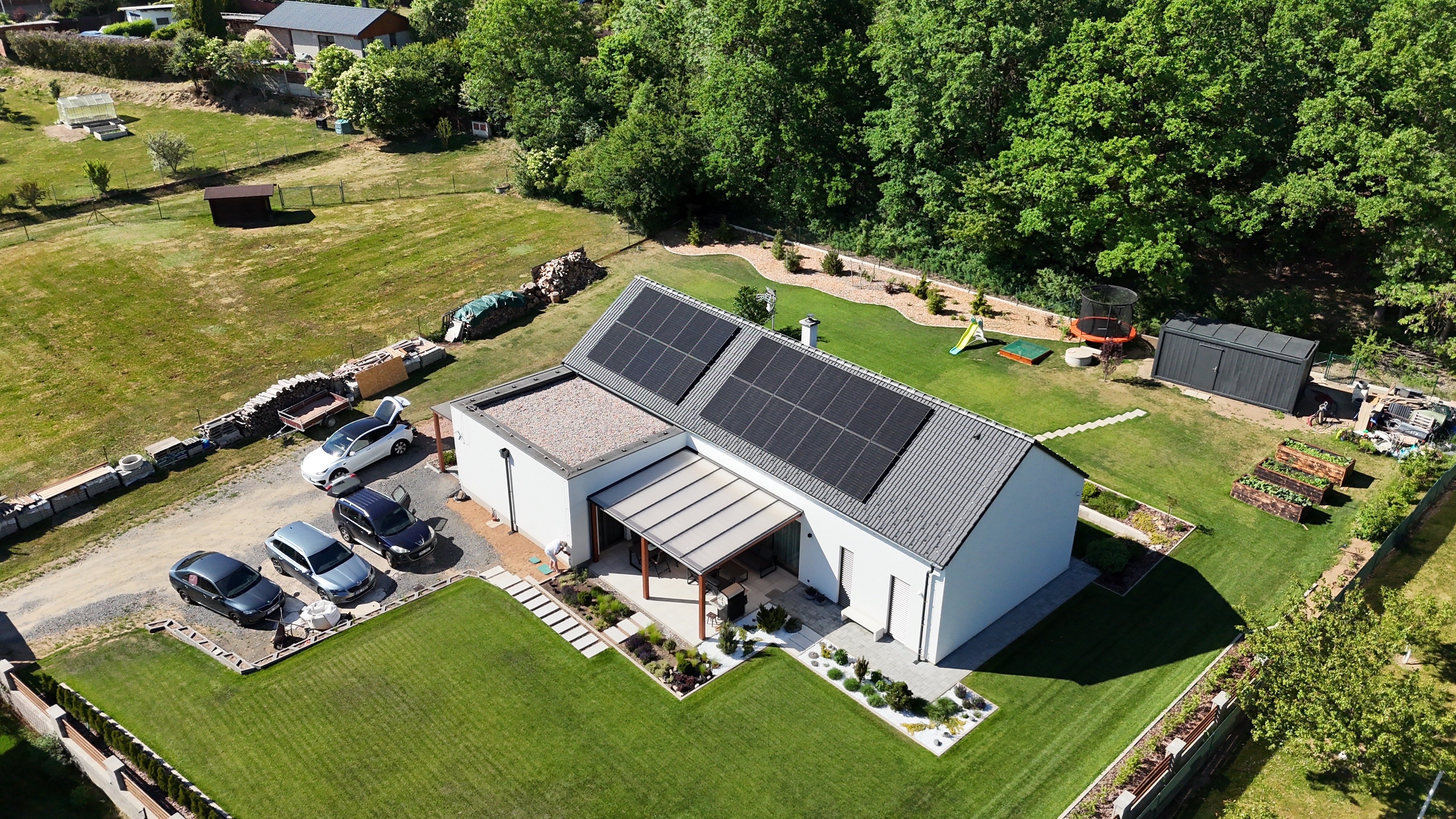

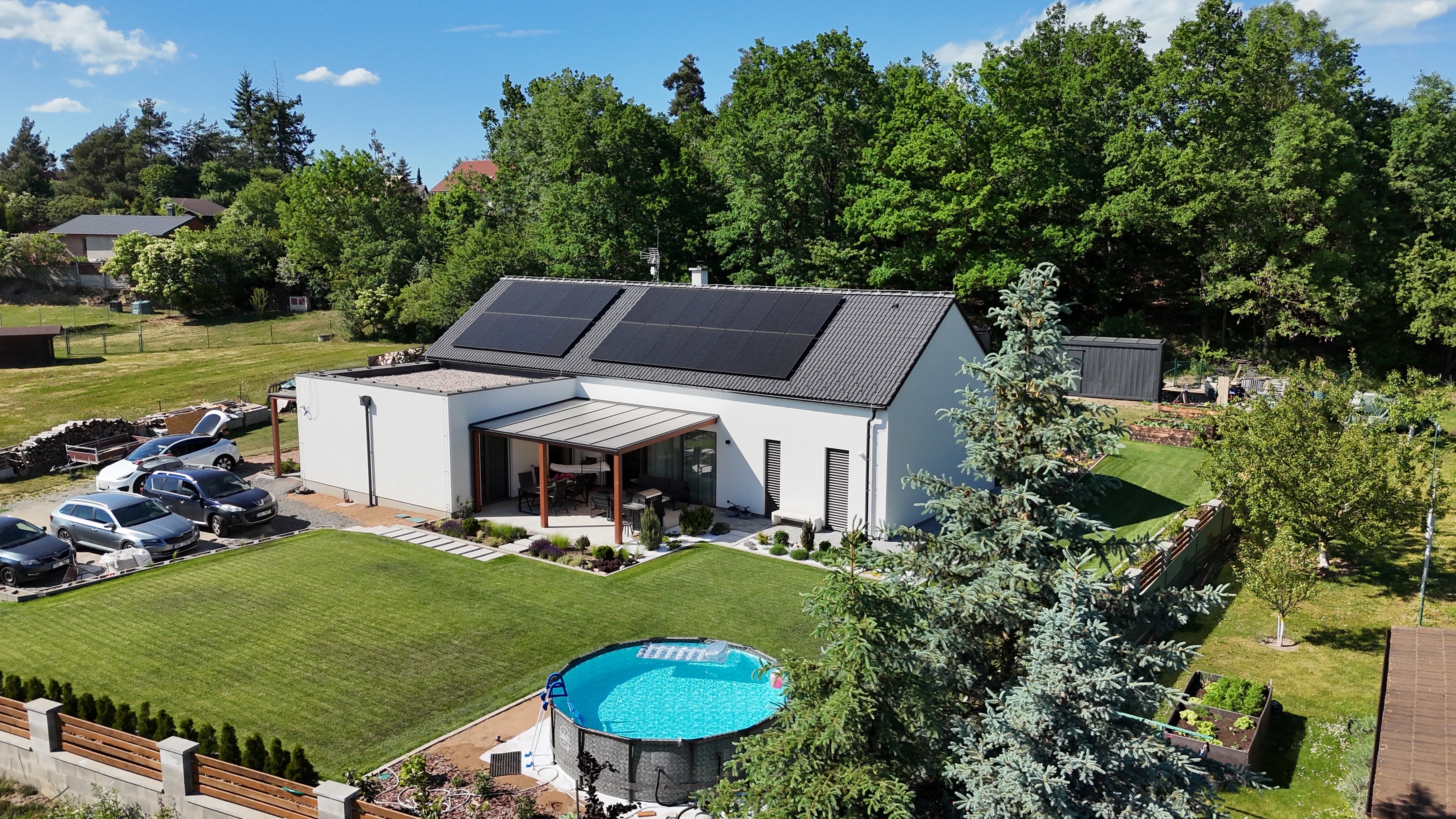

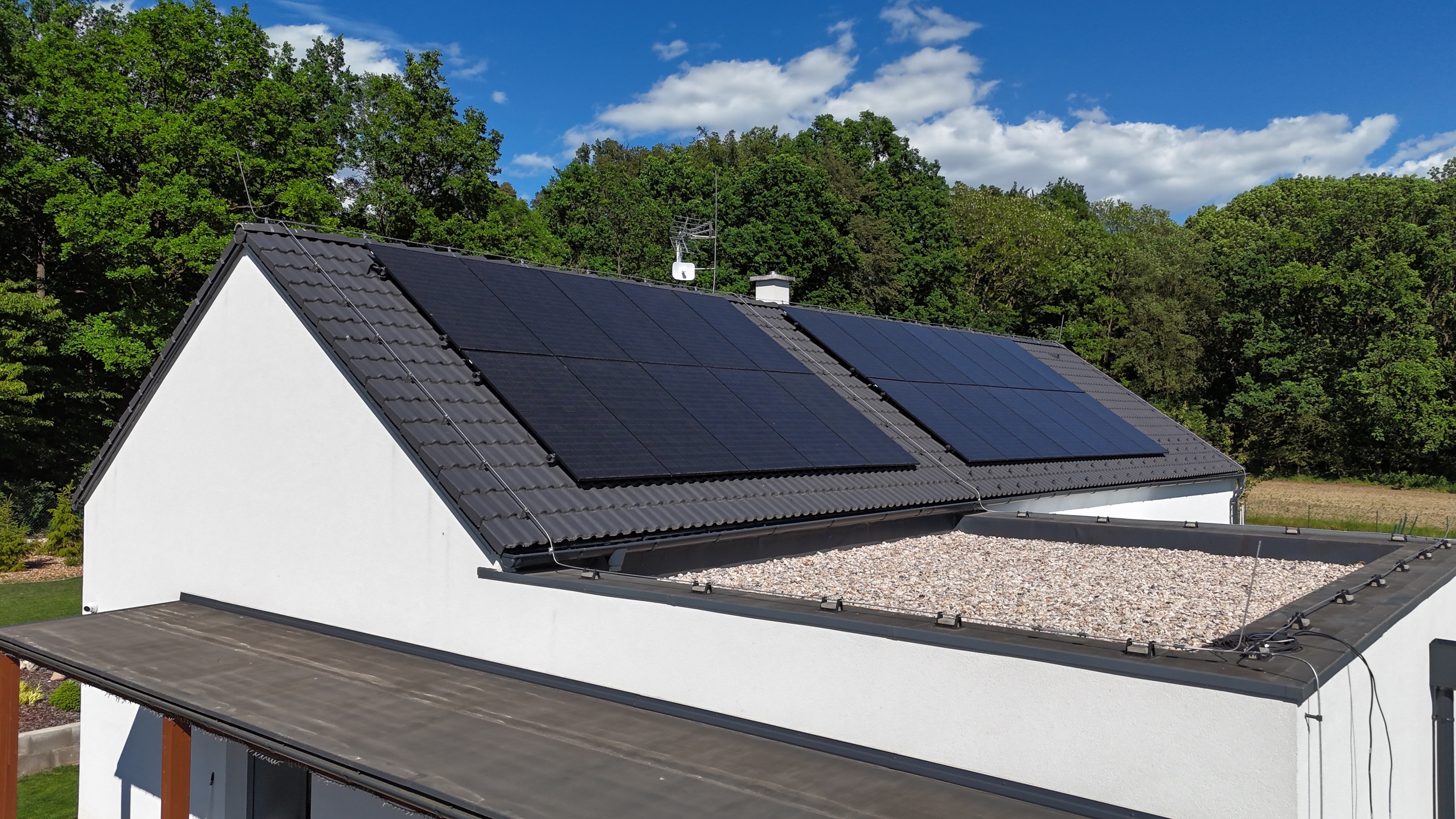

Fotovoltaickou výrobu zajišťuje celkem 24 panelů DAH Solar s výkonem 500 Wp, tedy celkový instalovaný výkon 12 kWp.

3. Instalované technologie

4. Bateriové úložiště Pylontech

Součástí systému jsou 4 bateriové moduly Pylontech US5000 s celkovou kapacitou 19,2 kWh.

Bateriové úložiště umožňuje ukládat přebytečnou energii vyrobenou během dne a následně ji využívat v době, kdy fotovoltaika nevyrábí dostatek energie – například večer nebo v noci.

Baterie zároveň tvoří důležitou součást zálohovacího systému. V případě výpadku distribuční sítě může Victron Energy využít energii uloženou v bateriovém úložišti pro napájení zálohovaných okruhů domu.

5. Zálohování domu při výpadku sítě

Jedním z hlavních požadavků projektu bylo zachování provozu domácnosti i v případě výpadku distribuční sítě.

Díky systému Victron Energy MultiPlus-II dokáže elektrárna při výpadku sítě automaticky přejít do ostrovního režimu.

Energie je v tomto případě čerpána z bateriového úložiště a podle aktuálních podmínek také z fotovoltaické výroby.

6. Monitoring a řízení systému

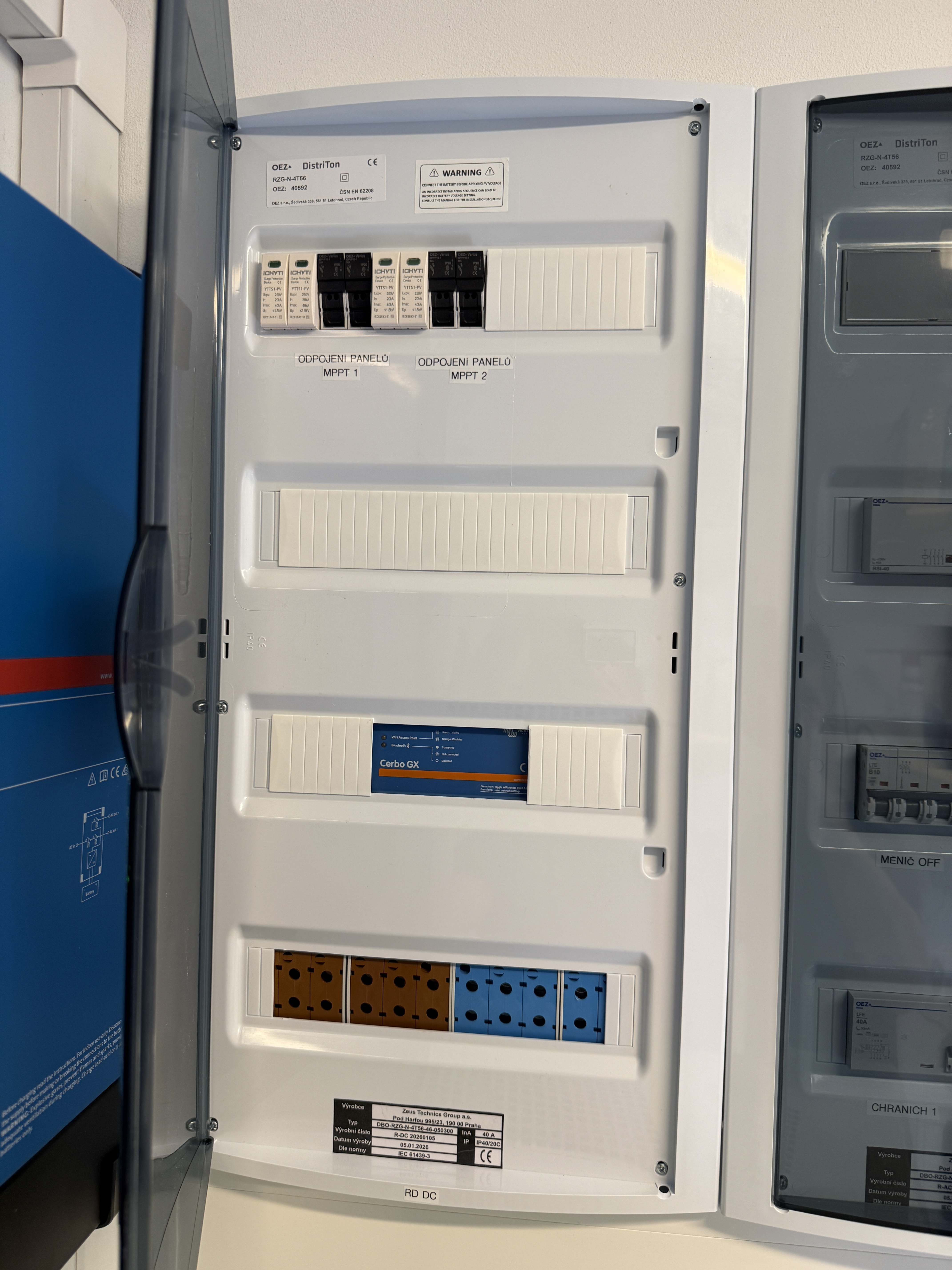

Pro monitoring a řízení energetického systému je použit Victron Cerbo GX.

Uživatel má přehled o aktuálním provozu systému a může sledovat například výrobu, spotřebu, stav bateriového úložiště a tok energie.

Monitoring umožňuje také dlouhodobě sledovat chování systému a lépe vyhodnocovat využití vyrobené energie.

7. Orientační energetické přínosy

Uvedené hodnoty jsou orientační. Skutečná výroba, míra vlastního využití a dosažená úspora závisí zejména na orientaci a sklonu střechy, místních podmínkách, profilu spotřeby domácnosti a způsobu využívání vyrobené energie.

8. Připraveno na budoucí rozšíření

Při návrhu jsme počítali nejen se současnými potřebami domácnosti, ale také s jejím budoucím rozvojem.

Součástí řešení je proto příprava na wallbox pro nabíjení elektromobilu.

Modulární koncepce systému Victron Energy a bateriového úložiště zároveň umožňuje další rozvoj systému podle budoucích energetických potřeb domácnosti.

• příprava na nabíjení elektromobilu,
• možnost rozšíření bateriového úložiště,
• možnost dalšího rozšíření energetického systému,
• monitoring a řízení celého systému.

9. Použité technologie

• DAH Solar – fotovoltaické panely 500 Wp
• Victron Energy MultiPlus-II – hybridní měniče
• Victron SmartSolar MPPT – MPPT regulátory
• Victron Cerbo GX – monitoring a řízení
• Pylontech US5000 – bateriové úložiště

Kombinace těchto komponent vytváří systém zaměřený na vysokou míru využití vlastní vyrobené energie, zálohování domácnosti, dlouhodobou provozní stabilitu a možnost dalšího rozvoje.

10. Výsledek realizace

Výsledkem je hybridní fotovoltaická elektrárna s výkonem 12 kWp a bateriovým úložištěm o kapacitě 19,2 kWh.

Systém umožňuje domácnosti maximálně využívat vlastní vyrobenou elektrickou energii, ukládat přebytky pro pozdější spotřebu a zároveň poskytuje zálohování při výpadku distribuční sítě.

Díky připravenosti na wallbox a modulární koncepci je řešení připraveno také na další energetické potřeby domácnosti.

Realizace v číslech
