Chytrá energie pro moderní dům v Chýni

25,92 kWp fotovoltaiky, 14,3 kWh baterie, třífázový systém Victron Energy a nabíjení elektromobilu až 22 kW.

U novostavby rodinného domu v Chýni jsme navrhli energetický systém, který propojuje výrobu elektřiny, bateriovou akumulaci, spotřebu domácnosti a elektromobilitu do jednoho inteligentně řízeného celku.

Investor zároveň počítal s vysokou energetickou náročností moderní domácnosti – součástí objektu je tepelné čerpadlo, rekuperace a dva elektromobily. Návrh proto nebyl zaměřen pouze na maximální výrobu, ale především na efektivní využití vlastní energie v průběhu celého dne.

📍 Projekt v číslech

🏡 Zadání: energetický systém pro moderní domácnost

Novostavba byla od začátku koncipována jako technologicky vybavený dům. Vedle běžné spotřeby bylo nutné počítat také s provozem tepelného čerpadla, rekuperace a nabíjením dvou elektromobilů.

Hlavním požadavkem proto bylo vytvořit systém, který umožní co největší část spotřeby pokrýt vlastní vyrobenou energií.

• zvýšení energetické soběstačnosti,
• maximální využití vlastní výroby,
• akumulace přebytků do baterie,
• efektivní nabíjení elektromobilu,
• online přehled o výrobě a spotřebě,
• možnost budoucího rozšíření systému.

⚙️ Technická architektura systému

Projekt byl navržen jako modulární energetický systém, který umožňuje jednotlivé části technologie postupně rozšiřovat podle skutečné spotřeby a budoucích potřeb domácnosti.

FOTOVOLTAIKA → MPPT → VICTRON → BATERIE → SPOTŘEBA → ELEKTROMOBILITA

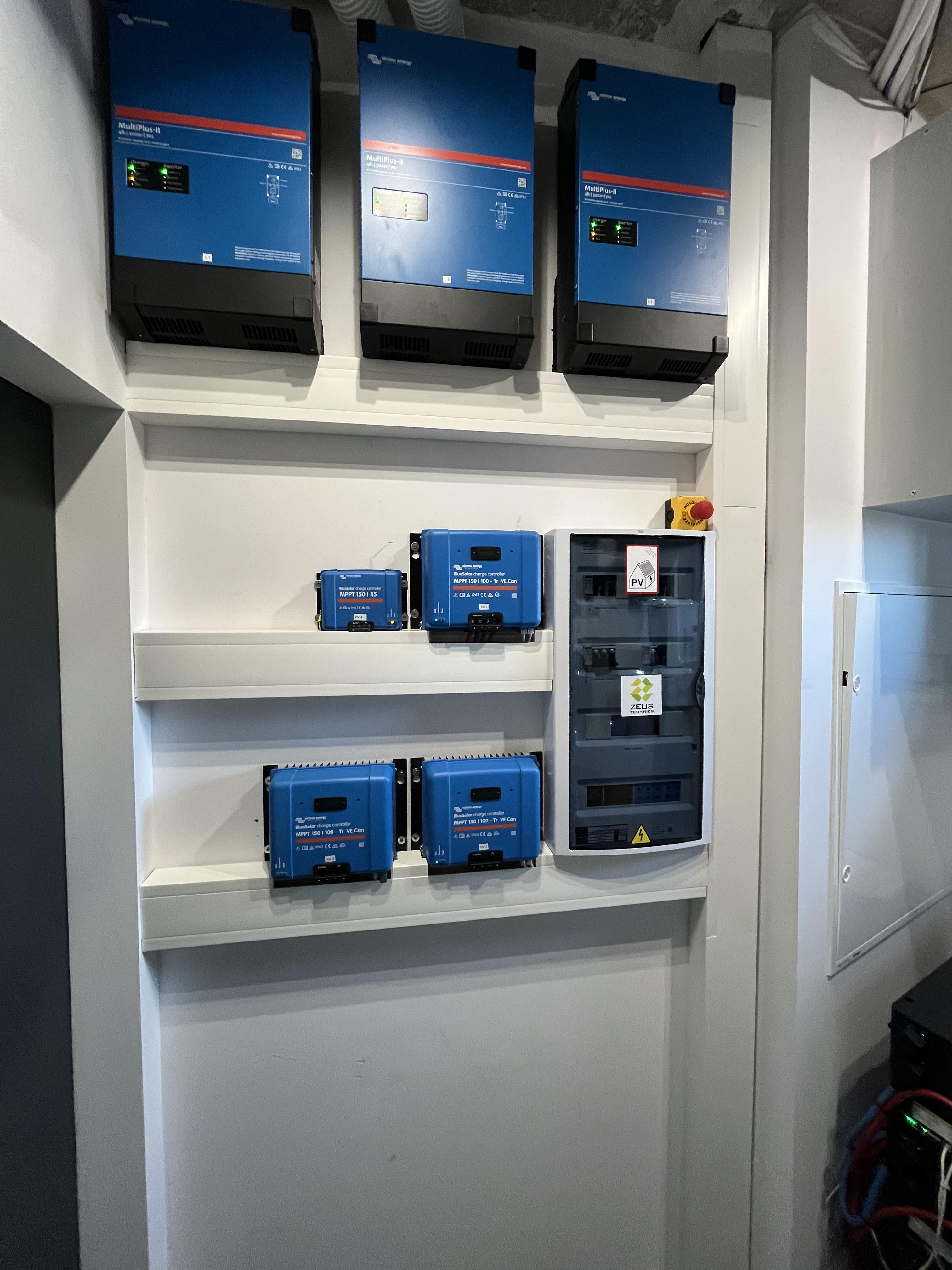

Základem systému jsou tři jednotky Victron MultiPlus II, které společně vytvářejí třífázovou energetickou soustavu.

Výroba z fotovoltaických panelů je zpracovávána pomocí pěti Victron MPPT regulátorů. Vyrobená energie může být následně využita přímo v objektu, uložena do baterie nebo využita pro další spotřebiče.

☀️ 25,92 kWp fotovoltaické elektrárny

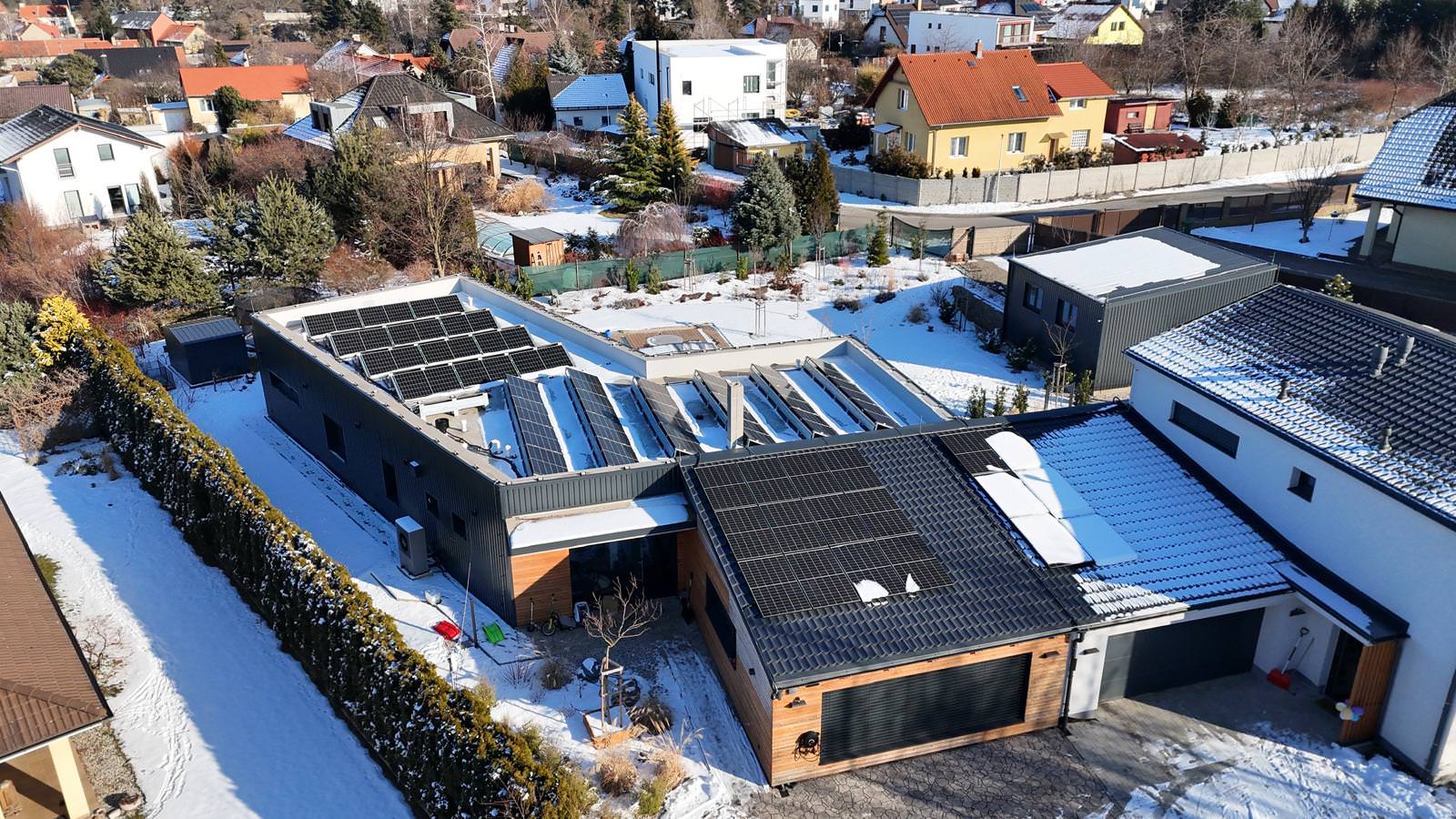

Na střeše objektu bylo instalováno celkem 54 fotovoltaických panelů.

Celkový instalovaný výkon elektrárny dosahuje 25,92 kWp.

Výkon FVE byl navržen s ohledem na energetický profil domu, očekávanou spotřebu a současně na budoucí využití vyrobené energie.

Nešlo tedy pouze o otázku „kolik panelů se vejde na střechu“. Klíčové bylo správně nastavit vztah mezi výrobou, spotřebou, akumulací a elektromobilitou.

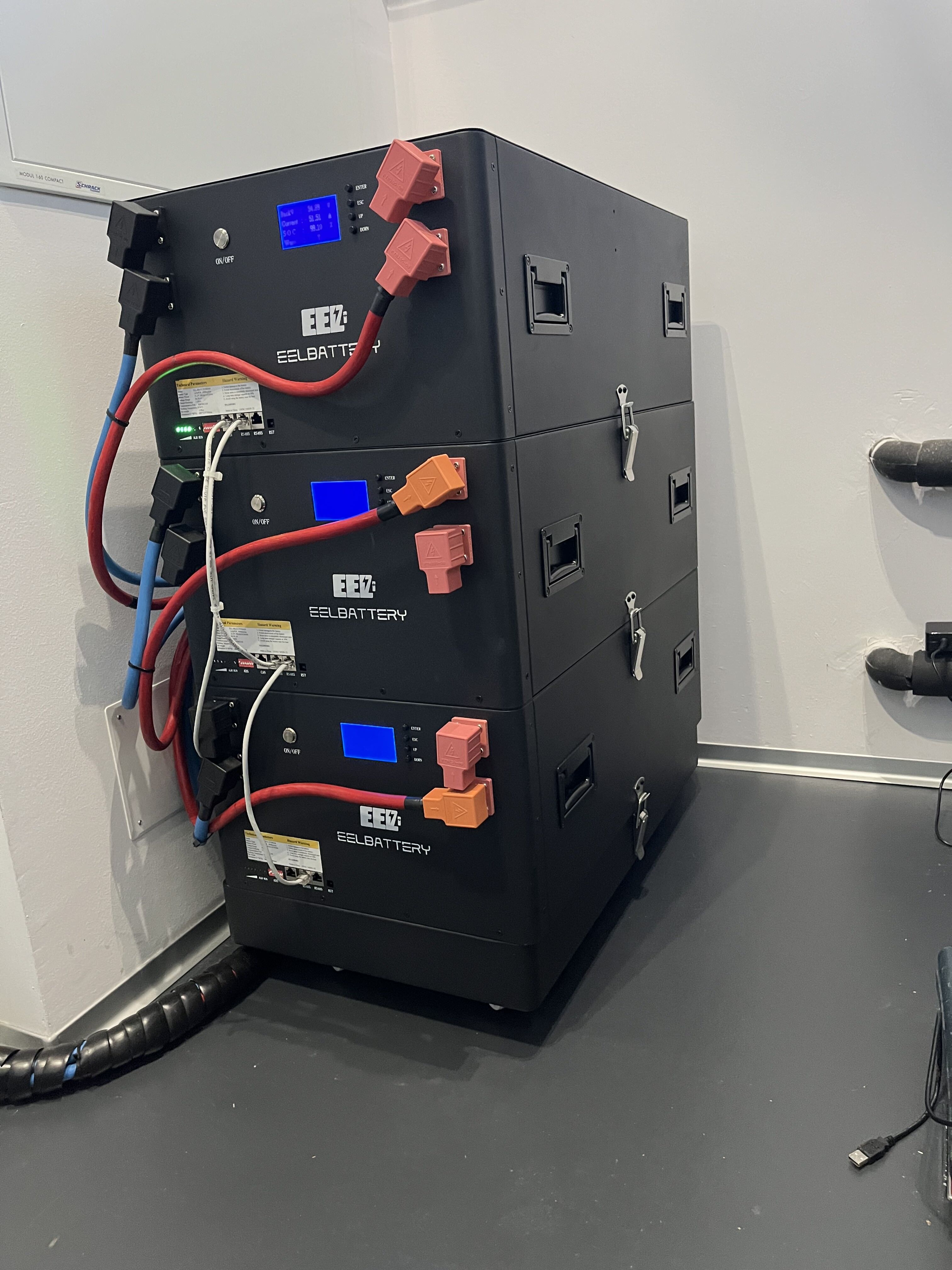

🔋 Bateriové úložiště 14,3 kWh

Součástí systému je bateriové úložiště s kapacitou 14,3 kWh.

Baterie umožňuje ukládat přebytky vyrobené během dne a využít je později, kdy fotovoltaické panely aktuálně nevyrábějí dostatek energie.

Prakticky tak vzniká energetický cyklus:

VÝROBA → OKAMŽITÁ SPOTŘEBA → NABÍJENÍ BATERIE → POZDĚJŠÍ SPOTŘEBA

Díky tomu lze zvýšit podíl vlastní vyrobené energie využité přímo v domácnosti a omezit zbytečné přetoky do distribuční sítě.

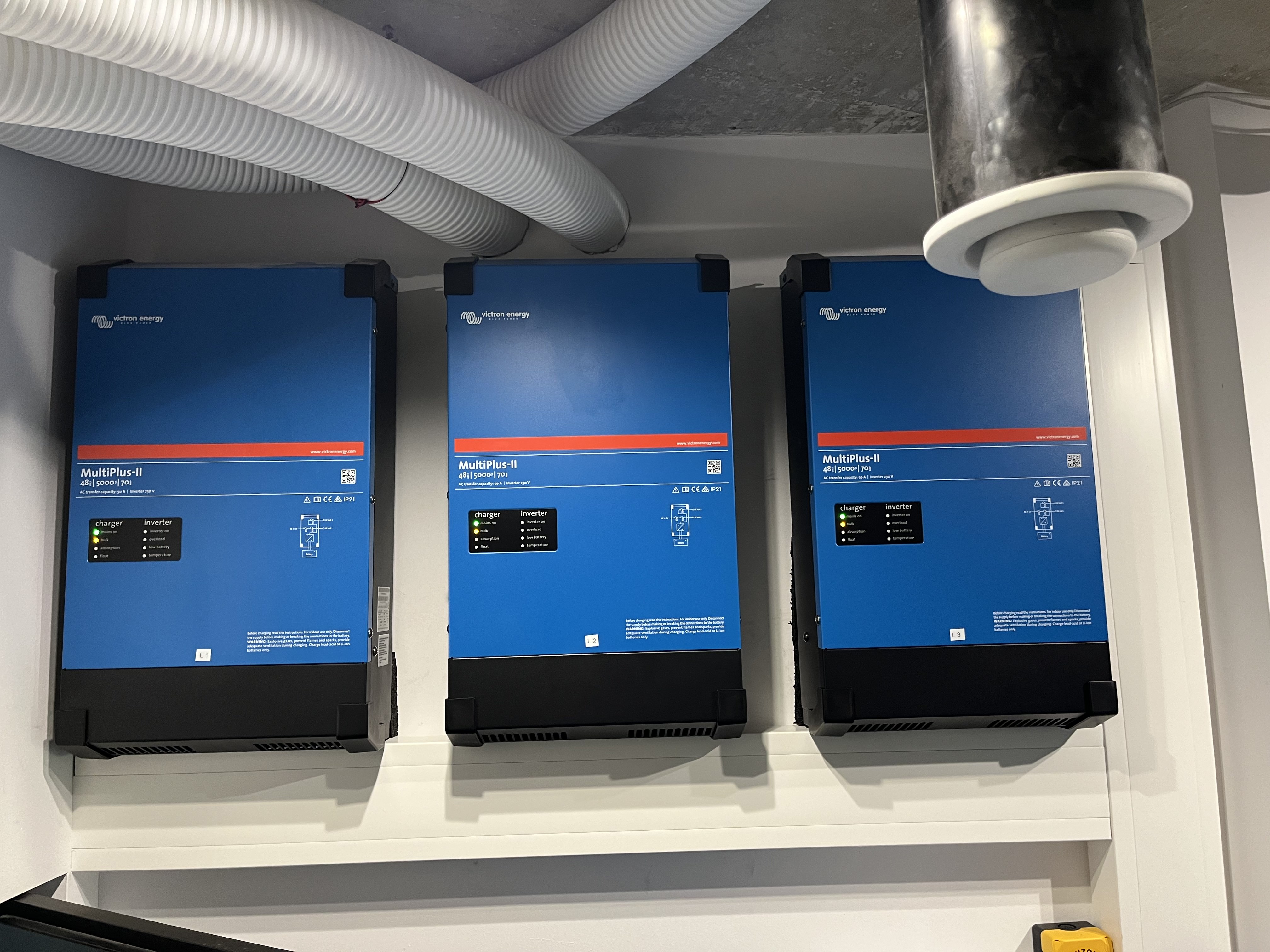

🔌 Tři Victron MultiPlus II

Výkonovou část systému tvoří 3× Victron MultiPlus II.

Jejich zapojení umožňuje vytvořit třífázový systém a současně zajistit inteligentní řízení toku energie mezi fotovoltaikou, bateriovým úložištěm, domácí spotřebou a distribuční sítí.

Výhodou takové architektury je také modularita. Systém lze v budoucnu dále upravovat podle toho, jak se bude měnit energetický profil domácnosti.

☀️ 5× Victron MPPT regulátor

Fotovoltaická část systému je doplněna o pět MPPT regulátorů Victron.

MPPT technologie průběžně vyhodnocuje optimální pracovní bod fotovoltaického pole a umožňuje efektivně převádět dostupnou energii z panelů do systému.

Více samostatných regulátorů zároveň umožňuje vhodně rozdělit jednotlivé části fotovoltaického pole podle konkrétního návrhu instalace.

🚗 Elektromobilita jako součást energetického systému

U tohoto projektu bylo nutné počítat také s provozem dvou elektromobilů.

Součástí realizace je proto nabíjecí stanice s výkonem až 22 kW.

Elektromobil se tak stává dalším významným odběrným místem, které lze energeticky propojit s výrobou fotovoltaické elektrárny.

Přebytečná energie z FVE tak nemusí být pouze odeslána do sítě. Může být využita například pro nabíjení vozidla nebo uložena do bateriového úložiště.

🧠 Chytré řízení energie

Hlavní výhodou tohoto řešení není pouze množství instalovaného výkonu, ale způsob, jakým jsou jednotlivé technologie propojeny.

Výroba, baterie a spotřeba domácnosti pracují jako jeden energetický celek.

Uživatel má zároveň přehled o aktuální výrobě, spotřebě a stavu energetického systému.

VÝROBA ↔ SPOTŘEBA ↔ BATERIE ↔ SÍŤ ↔ ELEKTROMOBIL

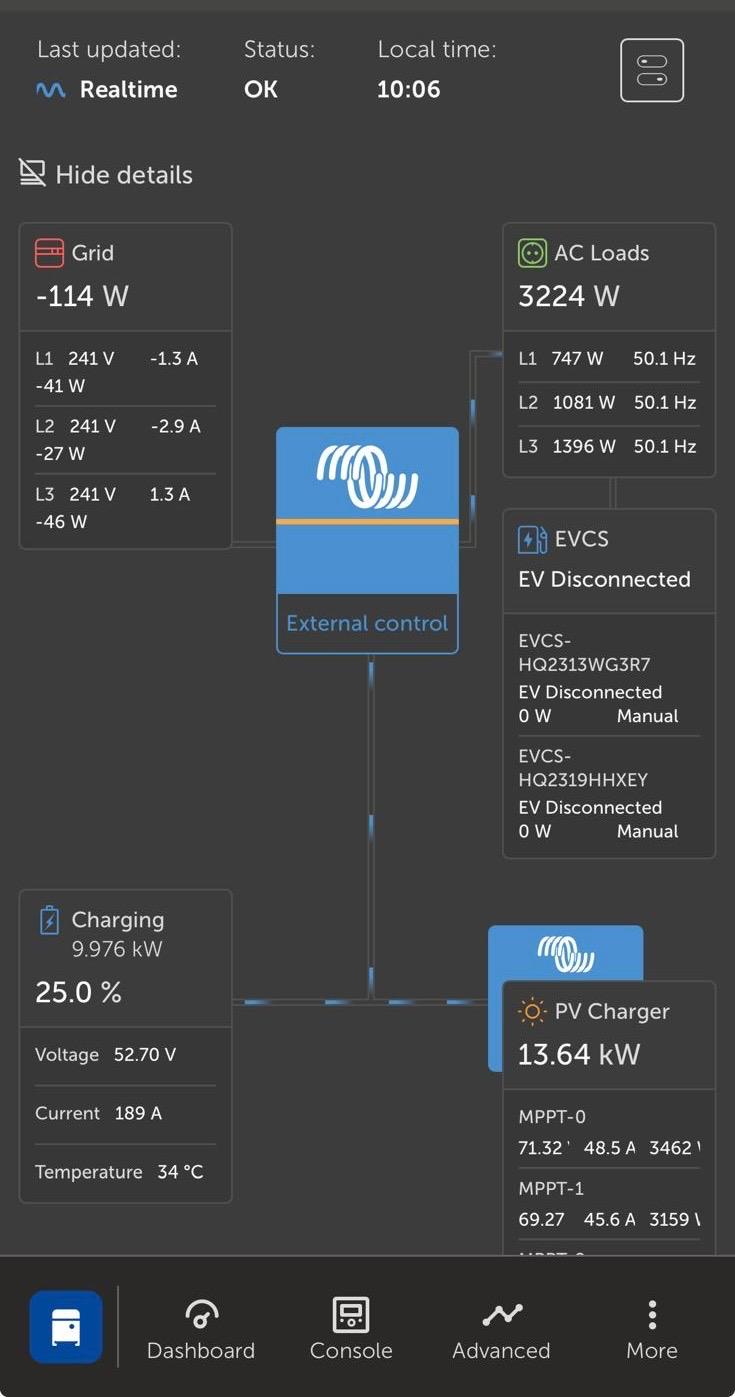

📱 Monitoring v reálném čase

Součástí systému je také monitoring provozních dat.

Díky němu lze sledovat například:

• aktuální výrobu fotovoltaiky,
• spotřebu objektu,
• stav nabití baterie,
• tok energie mezi jednotlivými částmi systému,
• využití energie pro elektromobilitu.

Monitoring není pouze komfortní doplněk. Pro dlouhodobý provoz představuje důležitý nástroj pro kontrolu funkce systému a vyhodnocování jeho energetického chování.

📐 Systém připravený na další rozšíření

Jedním z důležitých požadavků bylo, aby instalace nebyla uzavřeným systémem, který nelze po několika letech dále rozvíjet.

Proto byla technologie navržena s určitou rezervou.

• prostor v rozvaděči pro další technologie,
• připravená kabeláž pro budoucí úpravy,
• modulární architektura Victron,
• možnost budoucího rozšíření výkonu FVE,
• možnost navýšení bateriové kapacity.

Výhodou je, že případné budoucí změny není nutné řešit kompletní výměnou energetického systému.

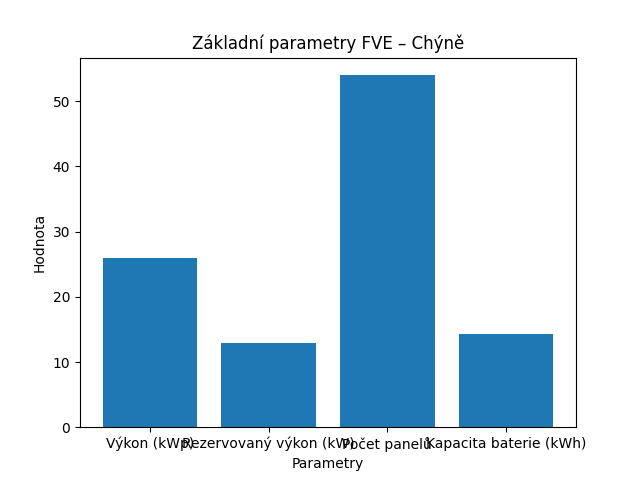

📊 Vizualizace projektu

Pro lepší představu o rozsahu instalace uvádíme základní technické parametry projektu.

📸 Fotogalerie realizace

📈 Přínosy realizace

📅 Realizace a uvedení do provozu

Instalace byla dokončena 9. 1. 2025 a následně byla uvedena do trvalého provozu bez výhrad.

Systém byl navržen a realizován tak, aby splňoval technické a legislativní požadavky pro paralelní provoz s distribuční sítí.

💡 Co tento projekt ukazuje?

Moderní fotovoltaika už není pouze soubor panelů umístěných na střeše.

U technologicky vybaveného domu je důležitá především správná energetická architektura – tedy propojení výroby, akumulace, spotřeby, elektromobility a řízení.

25,92 kWp FVE + 14,3 kWh baterie + Victron Energy + 22 kW elektromobilita

Výsledkem je systém, který umožňuje domácnosti využívat vlastní vyrobenou energii efektivněji a současně zůstává připravený na další vývoj energetických potřeb.

⚙️ Technické řešení v kostce

🏆 Závěr

Realizace v Chýni je příkladem toho, jak lze fotovoltaiku navrhnout jako součást komplexního energetického systému moderní domácnosti.

Kombinace fotovoltaiky, bateriové akumulace, Victron Energy, monitoringu a elektromobility umožňuje efektivněji pracovat s každým kilowattem vyrobené energie.

Důležitou součástí projektu byla také připravenost na budoucnost. Systém není navržen jako jednorázová instalace, ale jako technologie, kterou lze v případě potřeby dále rozšiřovat.
