Hybridní fotovoltaická elektrárna 10 kWp s bateriovým úložištěm Victron a Pylontech

Moderní fotovoltaika pro rodinný dům s důrazem na vysokou vlastní spotřebu, bezpečné technické provedení a možnost budoucího rozšíření. Instalace kombinuje 20 bifaciálních panelů o výkonu 500 Wp, hybridní technologii Victron Energy a bateriové úložiště Pylontech 14,4 kWh.

Celý systém byl navržen jako dlouhodobé energetické řešení, které umožňuje využívat vyrobenou elektřinu nejen během dne, ale také v době, kdy fotovoltaické panely nevyrábějí. Současně je instalace připravena na další technologie, například nabíjení elektromobilu nebo další rozšíření fotovoltaického systému.

Parametry fotovoltaické instalace

Fotovoltaická elektrárna byla navržena s ohledem na konkrétní podmínky rodinného domu, jeho střechu, energetickou spotřebu a požadavky na budoucí rozšíření.

20 bifaciálních panelů s výkonem 500 Wp

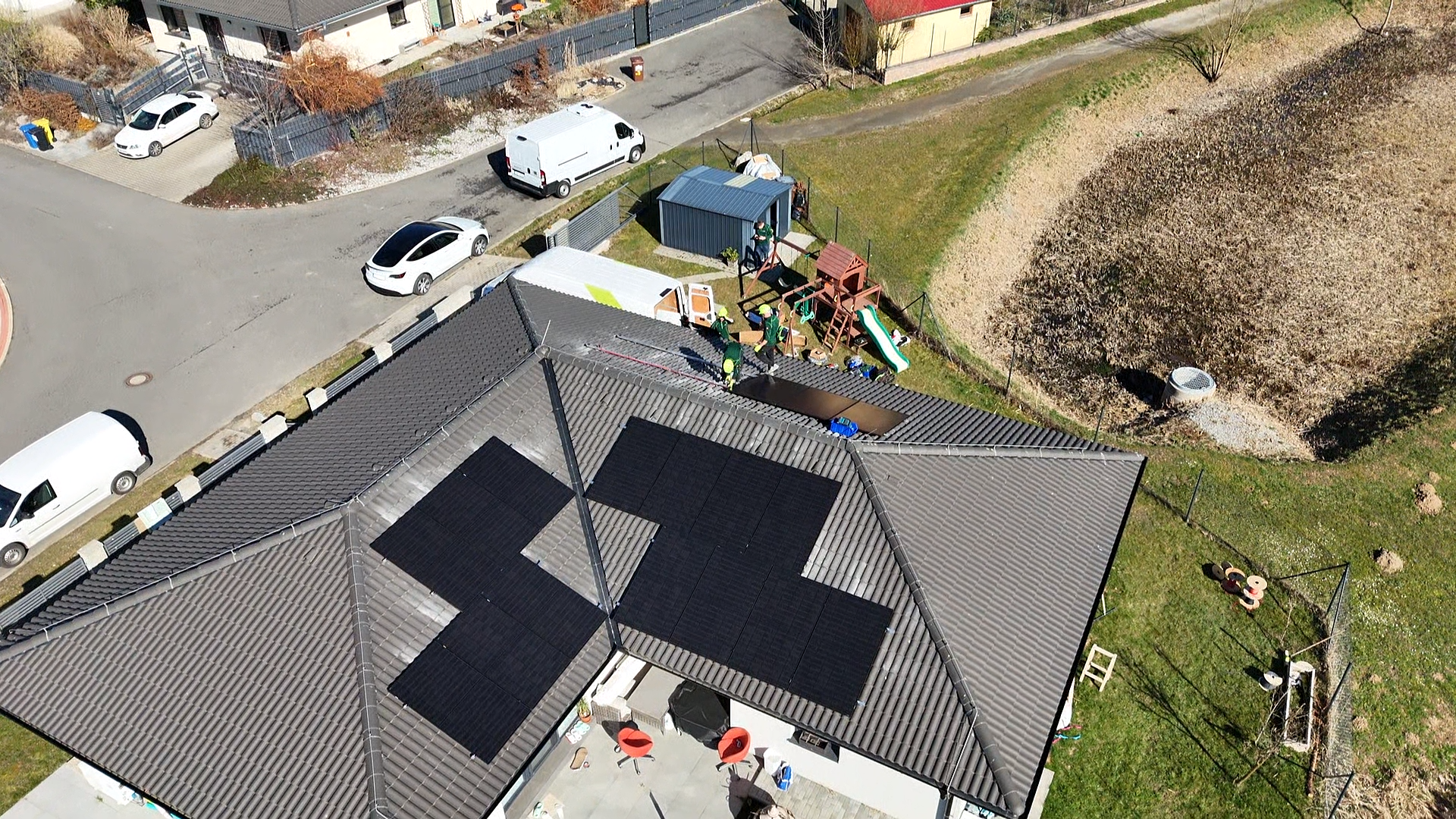

Na střechu rodinného domu jsme instalovali celkem 20 bifaciálních fotovoltaických panelů o výkonu 500 Wp. Celkový instalovaný výkon elektrárny tak dosahuje 10 kWp.

Použité panely využívají moderní technologii n-type TOPCon, která přináší vysokou účinnost a omezuje degradaci výkonu v průběhu životnosti panelu.

Bifaciální konstrukce umožňuje využívat sluneční záření z přední i zadní strany panelu. Panely mají zároveň konstrukci Double Glass, tedy sklo z obou stran. Toto provedení zvyšuje mechanickou odolnost a přispívá k dlouhé životnosti fotovoltaických panelů.

Výrobce u použitých panelů poskytuje 25letou záruku na produkt a 30letou záruku na výkon.

Střešní instalace a technické provedení

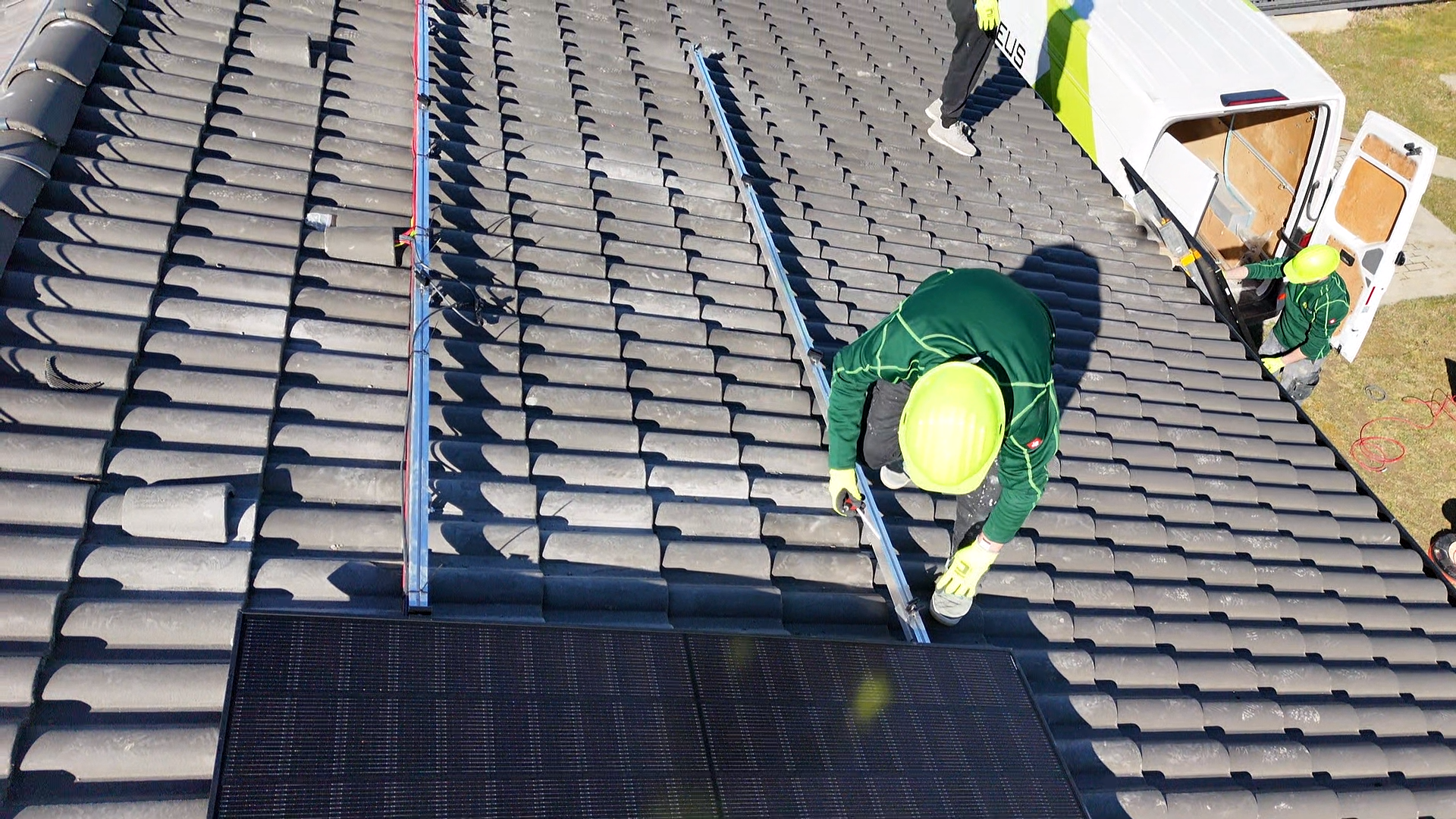

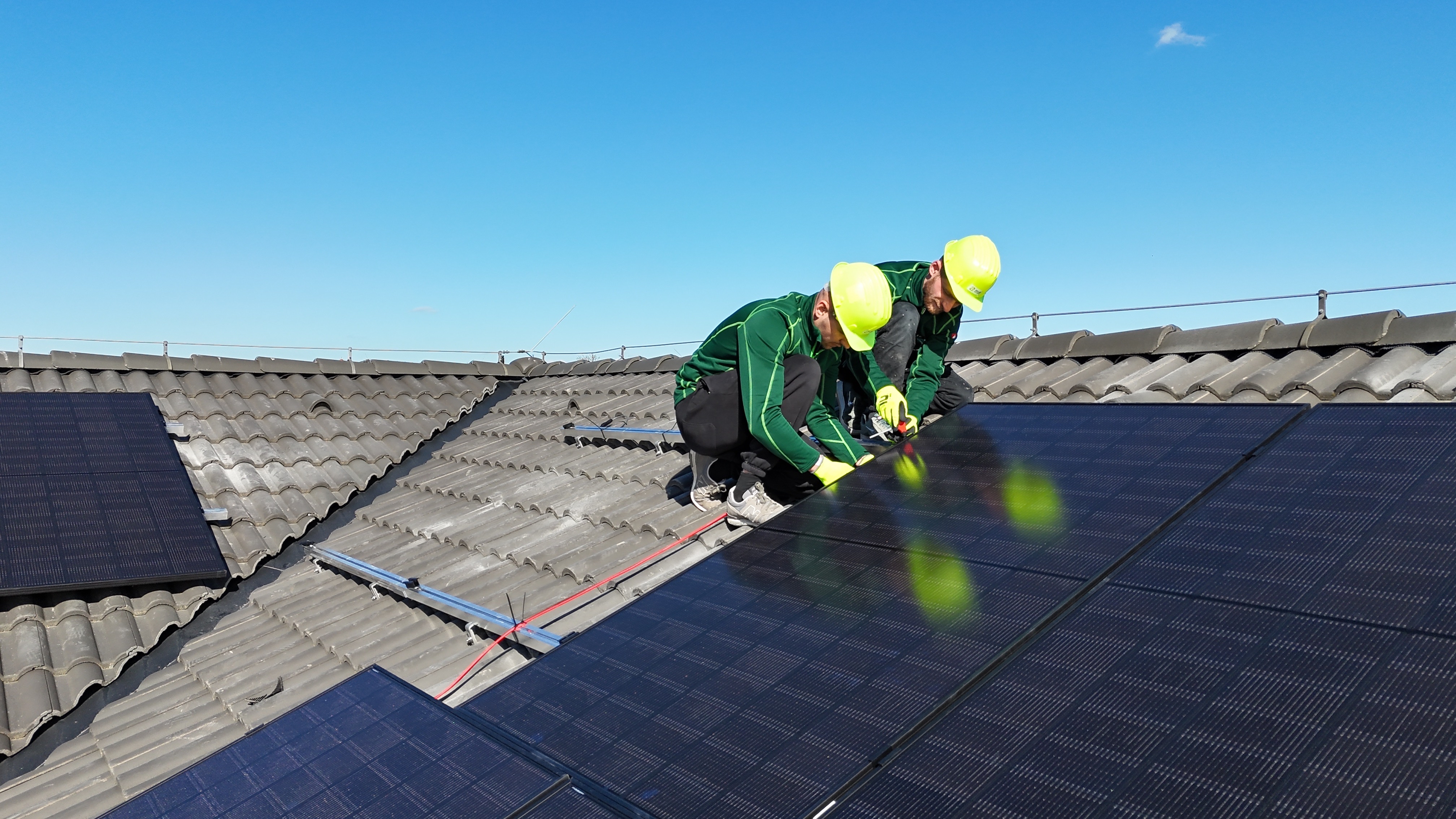

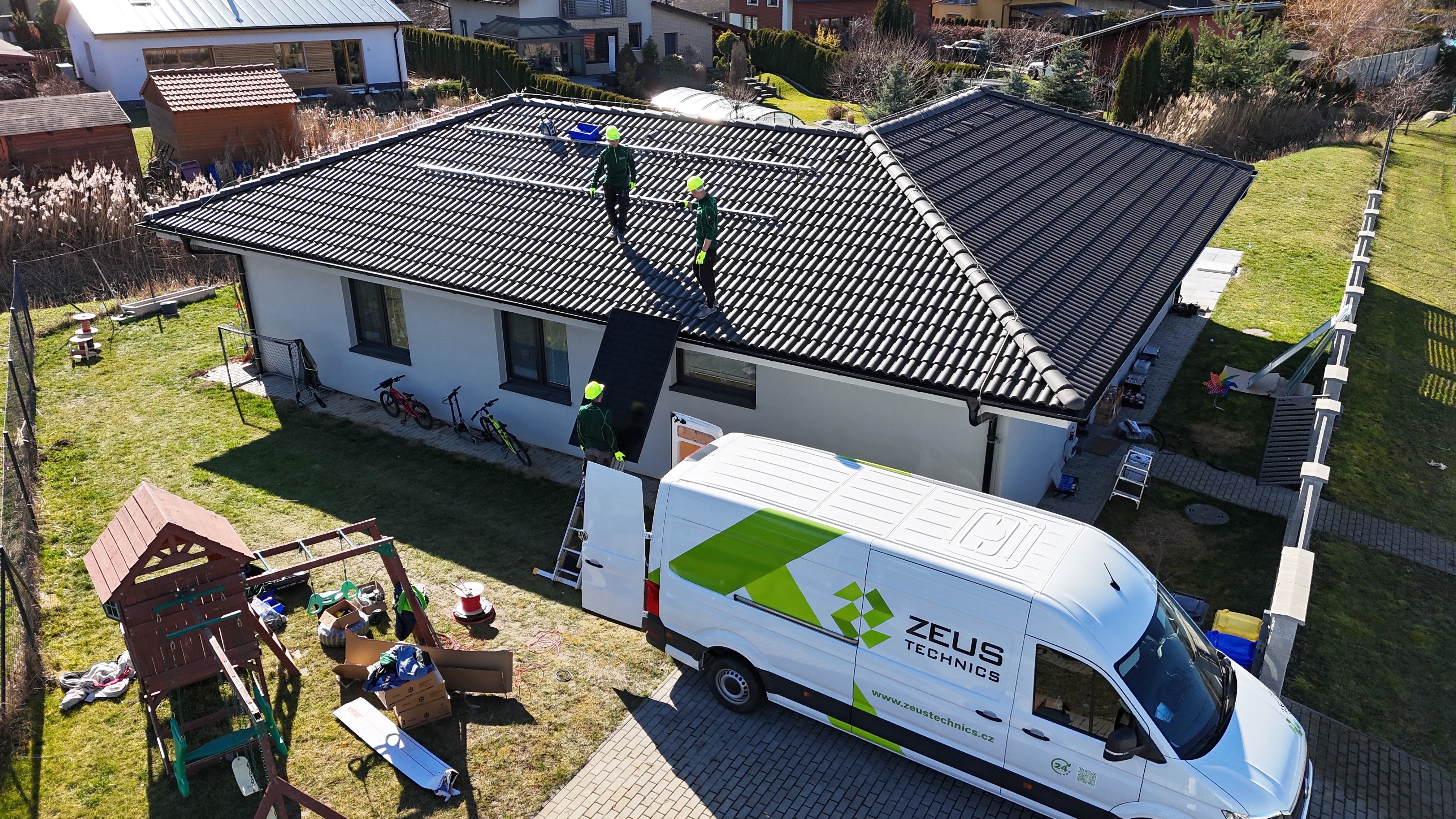

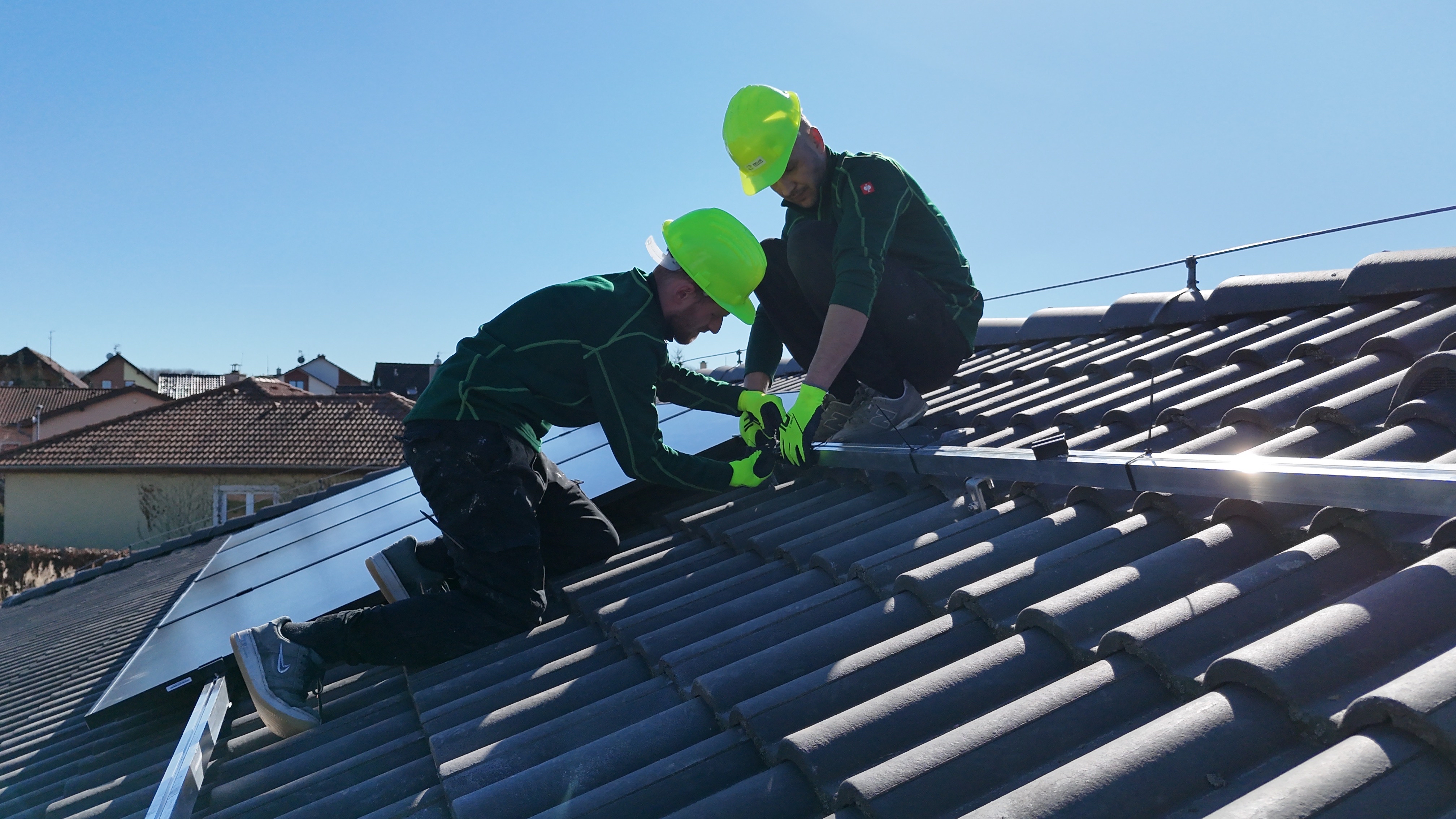

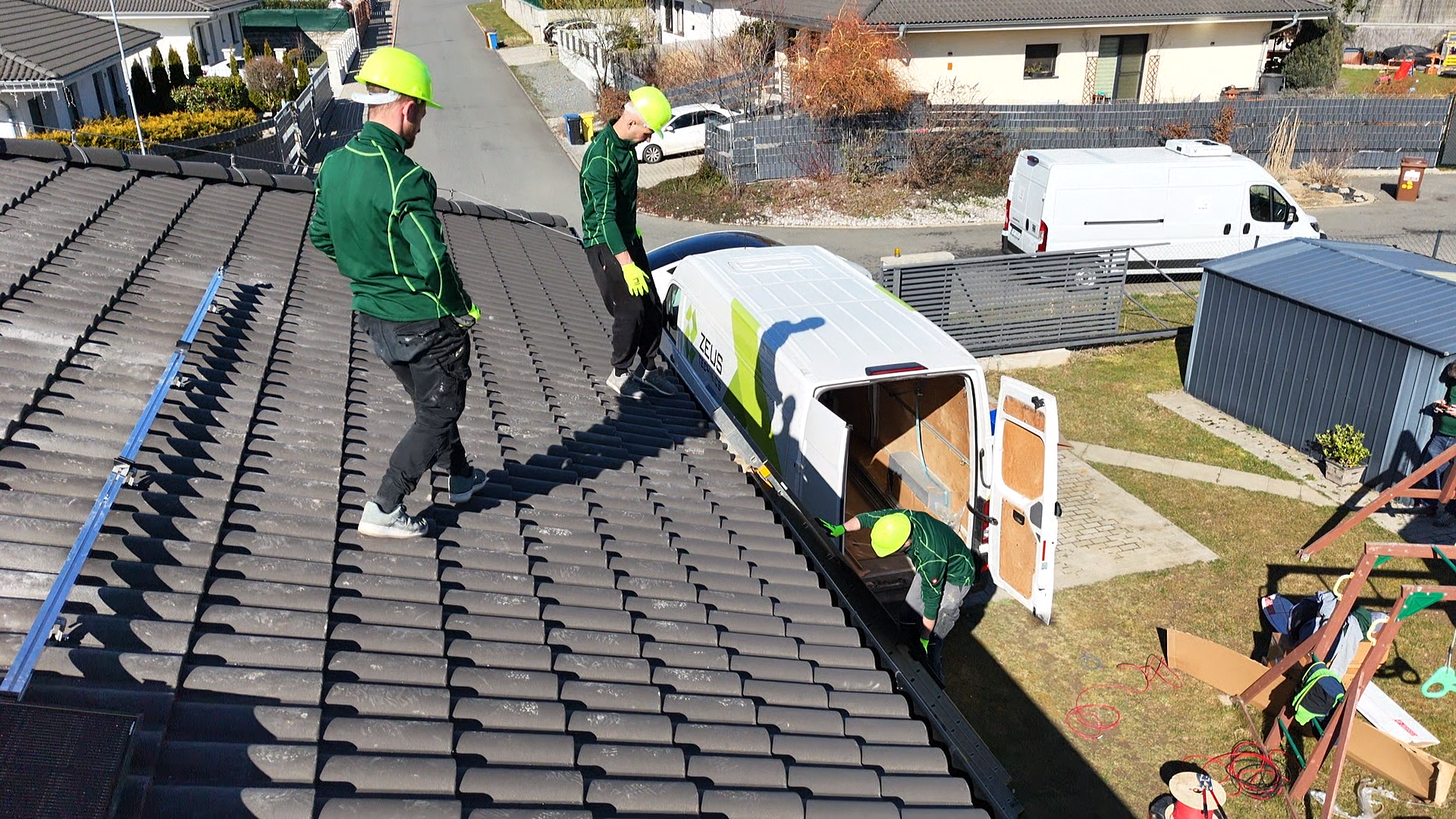

Fotovoltaické panely jsou instalovány na střeše s pálenou střešní taškou a sklonem přibližně 20°. Konstrukce byla navržena s ohledem na zatížení střechy, mechanickou stabilitu a dlouhodobou životnost celé instalace.

Kabeláž z fotovoltaických panelů je vedena přes půdní prostor přímo do technické místnosti. Toto řešení umožnilo vytvořit přehlednou a bezpečnou trasu pro DC kabeláž a současně minimalizovat její délku a související ztráty.

Optimalizované zapojení panelů

Fotovoltaické panely jsou rozděleny do více stringů s optimalizovaným sériovým zapojením. Návrh respektuje jednotlivé podmínky střechy a omezuje negativní vliv rozdílných orientací nebo sklonů panelů na výslednou výrobu elektrické energie.

Hybridní technologie Victron Energy

Srdcem fotovoltaické elektrárny je technologie Victron Energy. Systém byl navržen jako výkonné hybridní řešení, které propojuje výrobu z fotovoltaických panelů, bateriové úložiště a spotřebu domácnosti.

Victron MultiPlus 6.5 kVA

Hlavním prvkem systému je Victron MultiPlus 6.5 kVA, který zajišťuje řízení toku energie mezi fotovoltaickou elektrárnou, bateriemi, domácností a distribuční sítí.

Hybridní architektura umožňuje efektivně využívat vlastní vyrobenou elektřinu a současně pracovat s bateriovým úložištěm podle aktuálních potřeb objektu.

Victron SmartSolar MPPT

Součástí systému jsou také MPPT regulátory Victron SmartSolar 150/100-Tr VE.Can, které zajišťují efektivní řízení energie vyrobené fotovoltaickými panely a její tok do bateriového systému.

Bateriové úložiště Pylontech 14,4 kWh

Pro ukládání přebytečné energie byly instalovány 3 baterie Pylontech US5000 s celkovou kapacitou 14,4 kWh.

Bateriové úložiště umožňuje domácnosti využívat energii vyrobenou během slunečných hodin také večer a v dalších obdobích, kdy fotovoltaika aktuálně nevyrábí dostatek energie. Tím se zvyšuje využití vlastní výroby a snižuje potřeba odebírat elektřinu ze sítě.

Technologie připravená na budoucnost

Jedním z hlavních požadavků při návrhu bylo vytvořit systém, který nebude uzavřeným řešením, ale umožní další rozvoj podle budoucích potřeb domácnosti.

Součástí přípravy je:

• příprava pro wallbox a nabíjení elektromobilu,
• příprava pro využití přebytků elektrické energie,
• rezervní string pro případné rozšíření fotovoltaického systému,
• rezerva pro další technologické prvky.

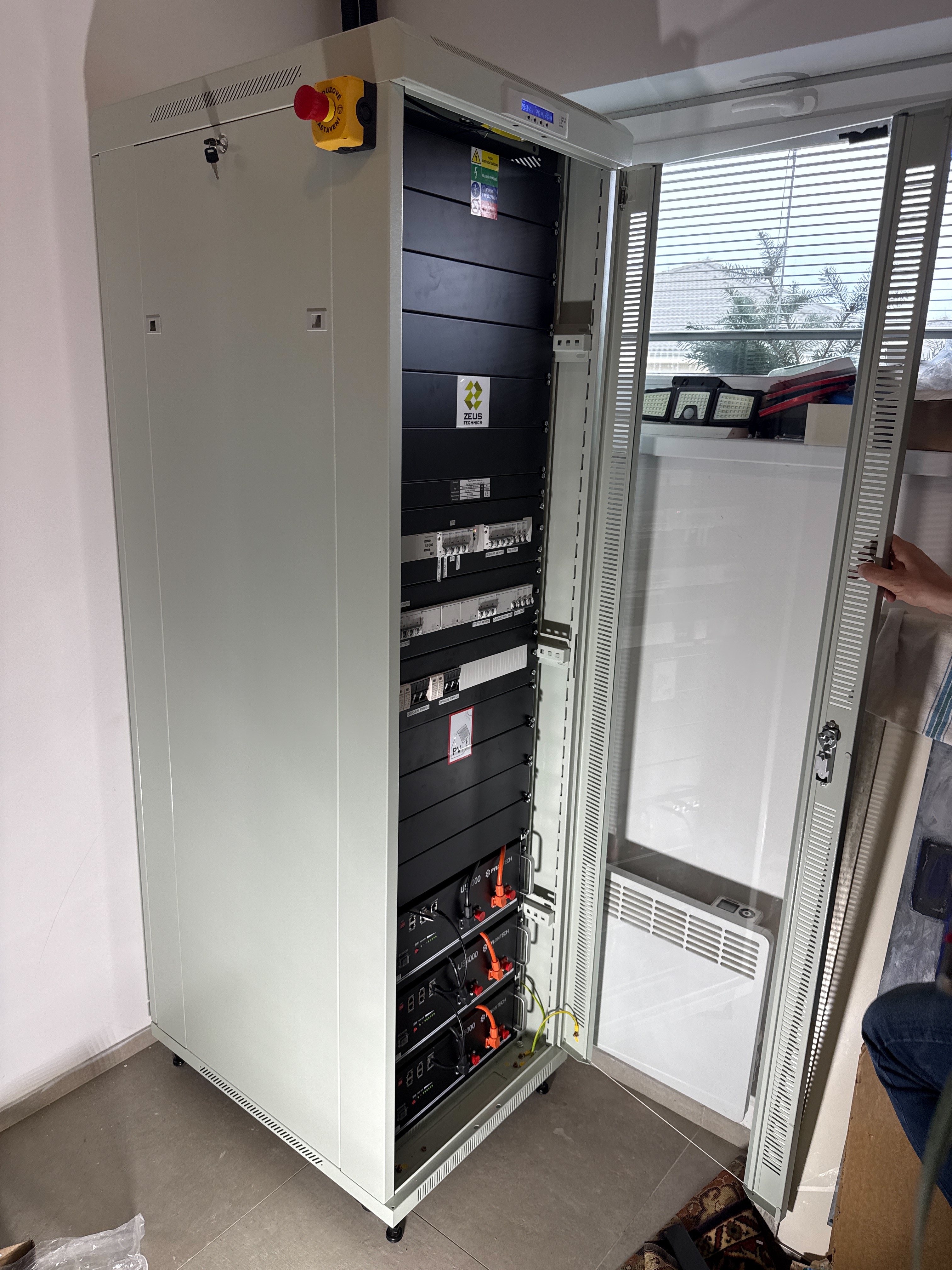

Celá technologie je umístěna v RACK skříni 42U v technické místnosti. Takové provedení umožňuje přehledné uspořádání jednotlivých komponent, snadný servis a dostatek prostoru pro případné budoucí rozšíření.

Bezpečné a promyšlené vedení elektroinstalace

U fotovoltaické elektrárny jsme věnovali pozornost také samotnému technickému provedení elektroinstalace. DC kabely jsou vedeny přes půdní prostor přímo do technologické RACK skříně.

AC přívod je napojen z hlavního domovního rozvaděče. Součástí instalace je rovněž přepěťová ochrana a připravená infrastruktura pro další energetické technologie.

Výsledkem je přehledná instalace, u které je jednotlivá technologie dobře přístupná pro kontrolu, servis i případné rozšíření systému.

Výsledek realizace

Výsledkem je hybridní fotovoltaická elektrárna o výkonu 10 kWp s bateriovým úložištěm 14,4 kWh, postavená na technologii Victron Energy a Pylontech.

Majitel rodinného domu získal moderní energetický systém, který umožňuje efektivně využívat vlastní výrobu, ukládat přebytečnou energii a současně zůstává připravený na další rozvoj domácnosti.
