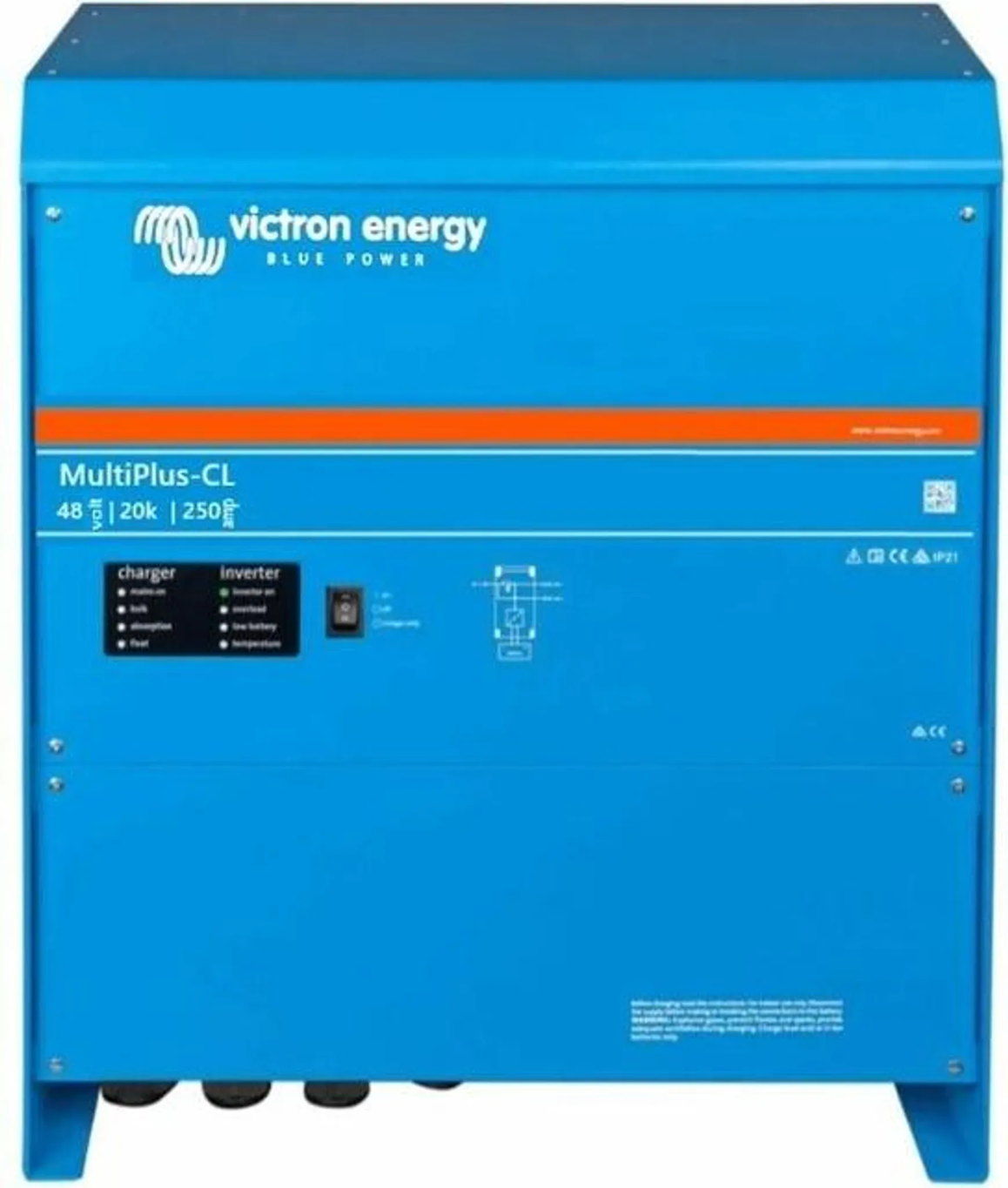

Měnič napětí Victron Energy MultiPlus 48/20k/250-100

Zařízení je vhodné pro rozsáhlé ostrovní (off-grid) instalace, hybridní systémy i aplikace s funkcí ESS (Energy Storage System). Díky možnosti řízení toku energie a podpoře externího proudového senzoru umožňuje optimalizaci vlastní spotřeby a omezení přetoků do distribuční sítě.

Řadit lze až 4 zařízení paralelně.

Hlavní vlastnosti

• výkon 20 kW (48 V systém)
• čistá sinusová výstupní křivka
• integrovaná nabíječka až 250 A
• rychlé přepnutí při výpadku (< 20 ms – UPS funkce)
• technologie PowerAssist a PowerControl
• podpora ESS (řízení vlastní spotřeby)
• možnost paralelního i třífázového zapojení

Dva nezávislé AC výstupy

• AC výstup 1 (hlavní – UPS)
  • nepřerušitelné napájení
  • vhodný pro citlivá zařízení (IT, komunikace)
• AC výstup 2 (neprioritní)
  • aktivní pouze při dostupném AC vstupu
  • vhodný pro spotřebiče bez potřeby zálohy

PowerControl a PowerAssist

• PowerControl
  • umožňuje nastavit maximální odběr ze sítě nebo generátoru (až 100 A)
  • chrání zdroj před přetížením
• PowerAssist
  • doplňuje výkon ze zdroje energií z baterie
  • zajišťuje stabilní provoz při špičkovém zatížení
  • po poklesu zátěže automaticky dobíjí baterii

Podpora ESS a FVE systémů

• optimalizace vlastní spotřeby
• řízení přetoků do distribuční sítě
• kompatibilita s MPPT regulátory Victron
• vhodné pro:
  • fotovoltaické systémy
  • ostrovní instalace
  • hybridní provoz
  • záložní napájení

Škálovatelnost systému

• paralelní zapojení až 6 jednotek
• třífázový provoz (3 jednotky)
• kombinace paralelního a třífázového zapojení
• vhodné pro systémy až do 360 kVA

Monitoring a řízení

• konfigurace přes VEConfigure (MK3-USB)
• lokální řízení přes GX zařízení (Cerbo GX, Ekrano GX)
• vzdálený dohled přes Victron VRM
• Bluetooth monitoring (VE.Bus Smart Dongle)
• kompatibilní s aplikací VictronConnect

Ochrany zařízení

• ochrana proti zkratu
• ochrana proti přetížení
• ochrana proti přehřátí
• ochrana proti vysokému a nízkému napětí baterie
• ochrana proti nestabilnímu vstupnímu napětí

Technické parametry

Měnič

• DC napětí: 38–60 V
• výstup: 230 V AC ±2 % / 50 Hz
• výkon:
  • 20 kW (25 °C)
  • 18 kW (40 °C)
  • 14 kW (65 °C)
• špičkový výkon: 25 kW
• účinnost: až 96 %
• vlastní spotřeba:
  • 65 W (standby)
  • 40 W (AES)
  • 13 W (Search mode)

Nabíječka

• AC vstup: 187–265 V / 45–65 Hz
• nabíjecí napětí:
  • absorpce: 57,6 V
  • float: 55,2 V
  • storage: 52,8 V
• nabíjecí proud: až 250 A

AC parametry

• přepínač (transfer switch): 100 A
• max. vstupní proud: 100 A
• pomocný výstup: 50 A
• externí proudový senzor: volitelný (100 A)

Mechanické a provozní údaje

• rozměry: 616 × 422 × 357 mm
• hmotnost: 80 kg
• krytí: IP20
• provozní teplota: -40 až +65 °C
• chlazení: ventilátorové
• materiál: hliník (RAL 5012 – modrá)

Normy a certifikace

• EN-IEC 60335-1
• EN-IEC 60335-2-29
• EN-IEC 62109-1
• EN-IEC 61000-6-2
• EN-IEC 61000-6-4

Shrnutí

Victron MultiPlus 48/20k/250-100 představuje robustní a flexibilní řešení pro náročné energetické aplikace. Díky vysokému výkonu, pokročilým funkcím řízení energie a možnosti škálování je vhodný pro profesionální instalace v oblasti fotovoltaiky i průmyslového využití.
