Fotovoltaické elektrárny jsou dnes běžnou součástí rodinných domů, firemních objektů i průmyslových areálů. Aby však systém pracoval dlouhodobě efektivně a bezpečně, nestačí pouze sledovat výrobu energie v aplikaci nebo měniči. Mnoho problémů vzniká postupně a bez odborné diagnostiky mohou zůstat dlouhou dobu skryté.

Jednou z nejúčinnějších metod kontroly fotovoltaických systémů je termografie neboli termovizní měření, které se dnes velmi často provádí pomocí dronu s termokamerou — tzv. termodronu.

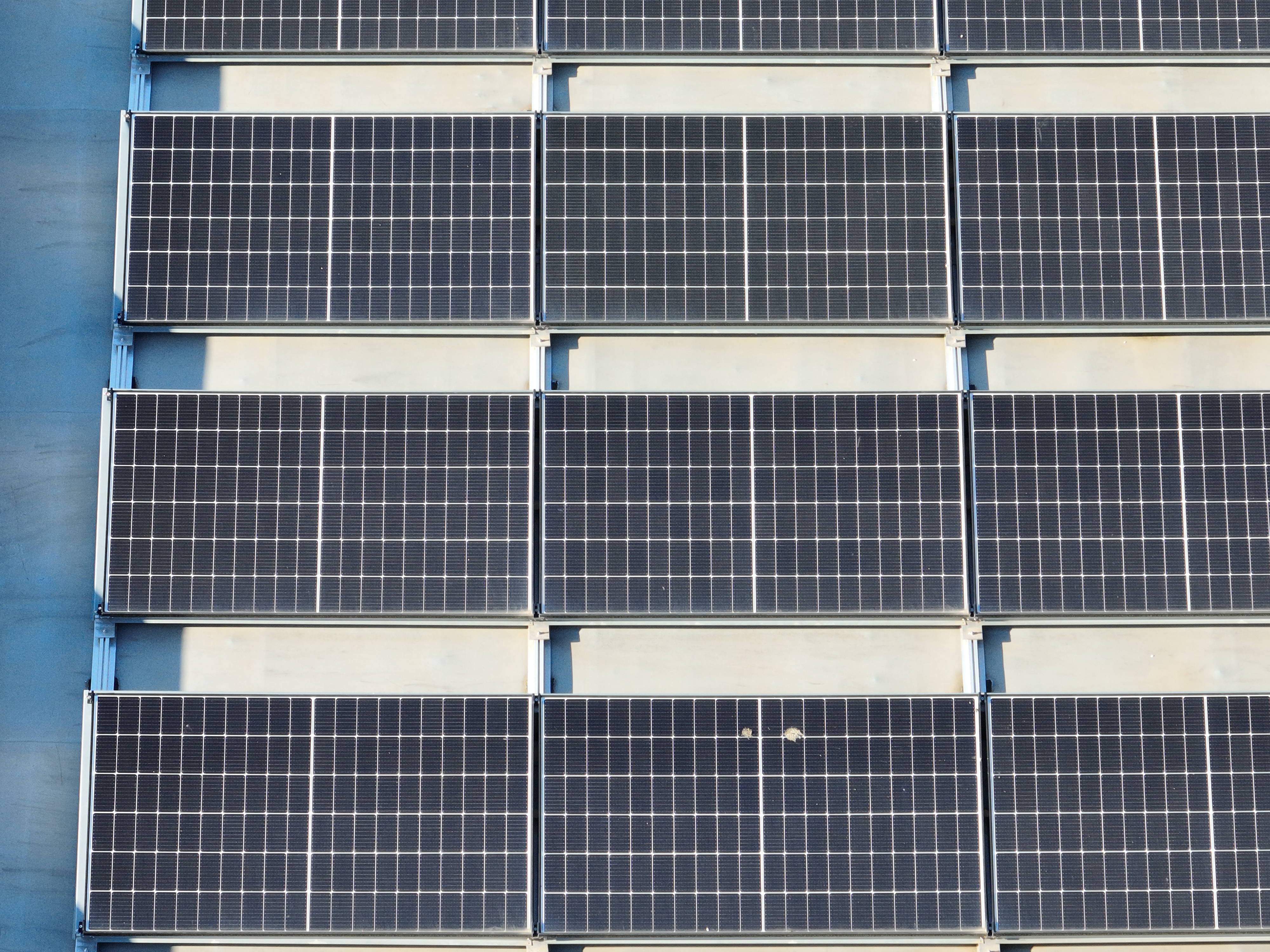

Kontrola fotovoltaických panelů pomocí dronu s termovizí

Moderní termodron umožňuje rychlou, bezpečnou a velmi přesnou kontrolu fotovoltaických panelů i rozsáhlých instalací.

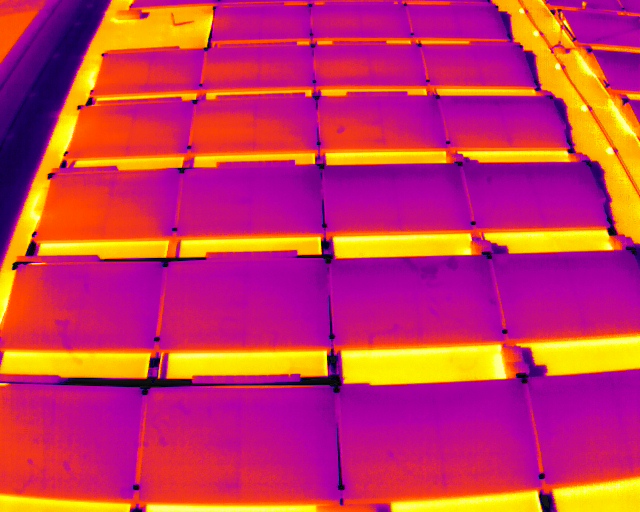

Dron vybavený termovizní kamerou během letu snímá teplotní rozdíly na povrchu panelů a dokáže odhalit problematická místa, která nejsou viditelná pouhým okem.

Velkou výhodou této technologie je možnost kontroly velkých ploch během krátké doby bez nutnosti pohybu pracovníků po střeše nebo odstavení systému z provozu.

Co je termografie fotovoltaiky?

Termografie je diagnostická metoda využívající termokameru, která dokáže zobrazit teplotní rozdíly na povrchu zařízení. U fotovoltaických elektráren umožňuje odhalit místa s neobvyklým zahříváním, která mohou signalizovat závadu nebo sníženou účinnost systému.

Kontrola probíhá bezkontaktně a během běžného provozu elektrárny, což umožňuje rychlou a efektivní diagnostiku bez nutnosti odstávky systému.

Díky využití termodronu je možné kontrolovat i rozsáhlé střešní nebo pozemní fotovoltaické elektrárny velmi efektivně a s vysokou přesností.

Co může termografická kontrola odhalit?

Pomocí termovize lze identifikovat řadu problémů, které nejsou viditelné pouhým okem.

Hotspoty

Hotspot představuje lokální přehřívání části fotovoltaického panelu. Může vzniknout například poškozením článku, zastíněním nebo vadným spojením.

Dlouhodobé přehřívání snižuje výkon panelu a může vést k jeho dalšímu poškození nebo v extrémních případech i k požáru.

Termodron dokáže hotspoty velmi rychle lokalizovat i na rozsáhlých instalacích.

Poškozené FV články

Mikropraskliny nebo degradované články často nelze běžnou vizuální kontrolou rozpoznat. Termografie ale dokáže odhalit změny teplot, které na problém upozorní.

Vadné konektory a kabeláž

Přechodové odpory nebo uvolněné spoje způsobují zvýšené zahřívání kabelů a konektorů. Tyto závady mohou vést nejen ke ztrátám výkonu, ale i ke zvýšenému bezpečnostnímu riziku.

Problémy s výkonovými optimizéry a elektronikou

Termokamera pomáhá identifikovat neobvyklé teplotní chování optimizérů, rozvaděčů nebo dalších elektrických komponent systému.

Znečištění nebo zastínění panelů

Nerovnoměrné znečištění či částečné zastínění může ovlivnit výkon jednotlivých panelů i celé elektrárny.

Proč je termografie důležitá?

Fotovoltaické systémy jsou dlouhodobě vystaveny:

• vysokým teplotám,
• UV záření,
• vlhkosti,
• větru,
• mechanickému namáhání,
• elektrickému zatížení.

I malá závada může časem způsobit výrazné snížení výkonu nebo poškození dalších částí systému.

Pravidelná termografická kontrola pomáhá:

✔ odhalit problémy včas
✔ zvýšit efektivitu výroby energie
✔ prodloužit životnost komponent
✔ předcházet poruchám a odstávkám
✔ minimalizovat servisní náklady
✔ zvýšit bezpečnost provozu

Výhody kontroly pomocí termodronu

Rychlost a efektivita

Dron umožňuje zkontrolovat velké plochy panelů během krátké doby.

Přesná diagnostika

Moderní termovizní technologie odhalí i drobné teplotní odchylky a začínající závady.

Bezpečnější řešení

Kontrola pomocí dronu eliminuje potřebu nebezpečných prací ve výškách a minimalizuje pohyb techniků po střešních konstrukcích.

Kompletní dokumentace

Součástí kontroly bývá:

• termovizní report,
• fotografie závad,
• lokalizace problémových panelů,
• doporučení servisních zásahů.

Kdy je vhodné termografii provádět?

Termografická kontrola se doporučuje zejména:

• po instalaci nové FVE,
• v rámci pravidelné preventivní údržby,
• při podezření na pokles výkonu,
• po extrémním počasí,
• před koncem záruky systému,
• u větších komerčních a průmyslových instalací.

U firemních a průmyslových objektů bývá pravidelná diagnostika důležitou součástí správy majetku a prevence provozních rizik.

Jak probíhá kontrola?

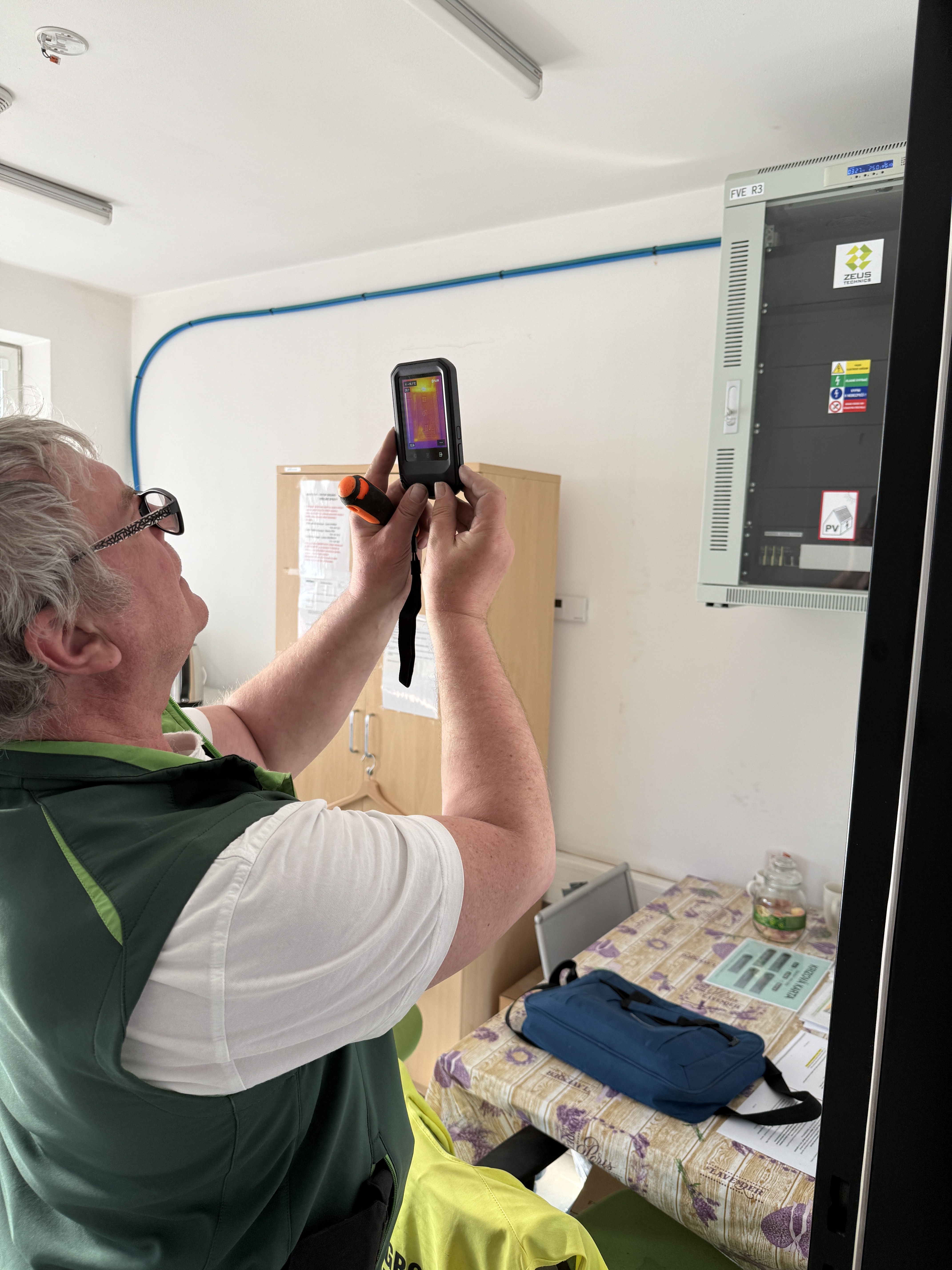

Technik pomocí termodronu a termokamery provádí kontrolu:

• fotovoltaických panelů,
• kabelových tras,
• rozvaděčů,
• konektorů,
• konstrukcí,
• výkonových optimizérů a dalších komponent.

Součástí bývá také vizuální kontrola systému a následné vyhodnocení naměřených dat ve formě technické zprávy s doporučením případných opatření.

Moderní diagnostika pro bezpečný a efektivní provoz

Termografie dnes patří mezi nejdůležitější nástroje preventivní diagnostiky fotovoltaických elektráren. V kombinaci s využitím termodronu umožňuje rychle identifikovat skryté problémy, optimalizovat výkon systému a předcházet nákladným poruchám.

Pravidelná kontrola pomocí termokamery pomáhá zajistit, aby fotovoltaická elektrárna fungovala dlouhodobě bezpečně, efektivně a s maximálním výkonem.
