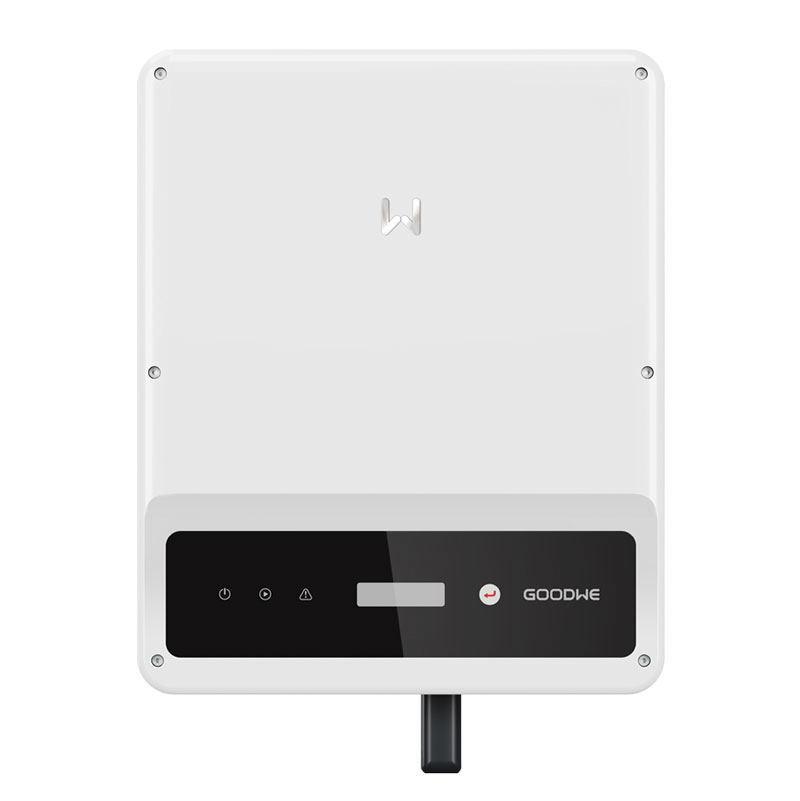

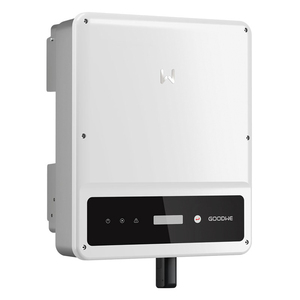

Měnič hybridní GOODWE 10K ET Plus 10 kW 3fázový pro fotovoltaické elektrárny

Třífázový hybridní střídač napětí GOODWE ET Plus+ 10kW

- zbrusu nový GoodWe ET series Plus+je třífázový hybridní měnič, který umožňuje zvyšovat energetickou nezávislost a soběstačnost pomocí omezení funkce přetoků do sítě čímž snižuje účty za elektrickou energii.
- s rozsahem 10kW ET Plus+ umožňuje až 100% přetížení výstupního výkonu a funguje jako záložní zdroj energie (UPS) k indukčním zátěžím jako jsou klimatizace nebo chladničky s automatickým přepínacím časem kratším než 10ms
- ET Plus+ poskytuje úsporu při připojení k distribuční síti, nezávislost na síti a bezpečnost při výpadku sitě nebo její špatné kvalitě
- splňuje požadavky pro dotační programy
- označení ET Plus na krabici ETU0010-09-00P

je standardně vybaven dvěma MPP trackery, umožňuje připojení vysokonapěťových baterii

- měnič je odolný vůči výpadku distribuční sítě
- poskytuje tedy dokonalou zálohu pro rodinný dům i firmu
- nabízí 2 samostatné výstupy
- asymetrický

  na první výstup se připojí fáze rodinného domu a na druhý výstup se připojují zálohované spotřebiče, které mají fungovat i v případě výpadku distribuční sítě. Dokud je měnič připojený k síti, dodává do obou výstupů. V případě výpadku distribuční sítě dodává pouze do druhého výstupu. Přechod do záložního režimu se děje v rámci milisekund. Jedná se tedy o UPS (Uninterupted Power Supply)
- samozřejmostí je bezplatný monitorovací systém elektrárny (výkon FVE a stav baterií) pomocí Wi-Fi
- měnič je možno nastavit jako bezpřetokový
- baterie lze nabíjet z AC strany (ze sítě distributora)
- střídač je schopen pracovat i bez připojených baterií

 - obsah dodávky : střídač + Wattmetr s komunikačním kabelem, trafa

VSTUPNÍ PARAMETRY Z FV :
Maximální vstupní výkon z FV : 13 000W
Maximální  DC vstupní napětí : 1 000V
Rozsah MPPT : 200 ~ 850V
Rozsah MPPT při plném zatížení : 460 ~ 850V
Startovací napětí : 180V
Jmenovité DC vstupní napětí : 620V
Max. stejnosměrný proud : 12,5/12,5A
Max. zkratový proud : 15,2 / 15,2A
Počet MPPT regulátorů: 2
Počet stringů na MPPT: 1/1

SPECIFIKACE BATERIE (baterie pro FVE není součástí dodávky) :
Typ baterie : Li-Ion
Rozsah napětí baterie : 180 ~ 550V
Maximální nabíjecí proud : 25A
Maximální vybíjecí proud : 25A
Nabíjecí systém pro Li-Ion : Auto-adaptační s BMS

INFORMACE O AC VÝSTUPU ( SÍŤ ) :
Jmenovitý AC výkon do rozvodné sítě : 10 000 VA
Maximální zdánlivý výstupní výkon do rozvodné sítě : 11 000 VA
Maximální zdánlivý příkon z rozvodné sítě : 15 000 VA
Jmenovitý výstupní napětí : 400/380V, 3L/N/PE
Jmenovitá výstupní frekvence : 50 / 60Hz
Maximální proudový výstup AC do rozvodné sítě : 16,5 A
Maximální příkon AC z rozvodné sítě : 22,7A
THDi : méně než 3%
Účiník : 0,8 kapacitní - 0,8 induktivní
Připojení k síti : Třífázové

INFORMACE O AC VÝSTUPU ( BACK-UP ) :
Maximální zdánlivý výstupní výkon : 10 000 VA
Špičkový zdánlivý výkon : 16 500VA, 60sec
Maximální výstupní porud : 16,5A
Jmenovitý výstupní napětí : 400 / 380V
Jmenovitá výstupní frekvence : 50 / 60Hz
THDv : méně než 3%

ÚČINNOST :
Maximální účinnost : 98,2 %
Maximální účinnost zatížení baterie : 97,5 %
EURO účinnost : 97,5 %
Účinnost přizpůsobení MPPT regulátoru : 99,90 %

OCHRANA :
Ochrana proti FV přepólování : integrovaná
Ochrana proti ostrovnímu režimu : integrovaná
Jednotka pro monitorování únikového porudu : integrovaná
Ochrana proti výstupnímu přetížení : integrovaná
Ochrana proti výstupním zkratům : integrovaná
Ochrana bateriového vstupu : integrovaná
Ochrana proti výstupnímu přepětí : integrovaná

OBECNÉ INFORMACE  :
Rozměry ( Š x V x H ) : 415 x 516 x 180mm
Hmotnost : 24kg
Montáž : Držák pro upevnění na zeď
Rozsah okolních teplot : -35 ~ 60 °C ( více než 45˘C degraduje )
Poměrná vlhkost : 0 ~ 95 %
Stupeň ochrany : IP66
Topologie : Bez transformátoru
Ztráty v režimu standby : méně než 15W
Chlazení : Přirozeně, vzduchem
Hladinu hluku : méně než 30dB
Displej : LED a APP
Komunikace : Wi-Fi; RS485 nebo Ethernet
