Victron Lynx Distributor (M8) - modulární pojistková jednotka

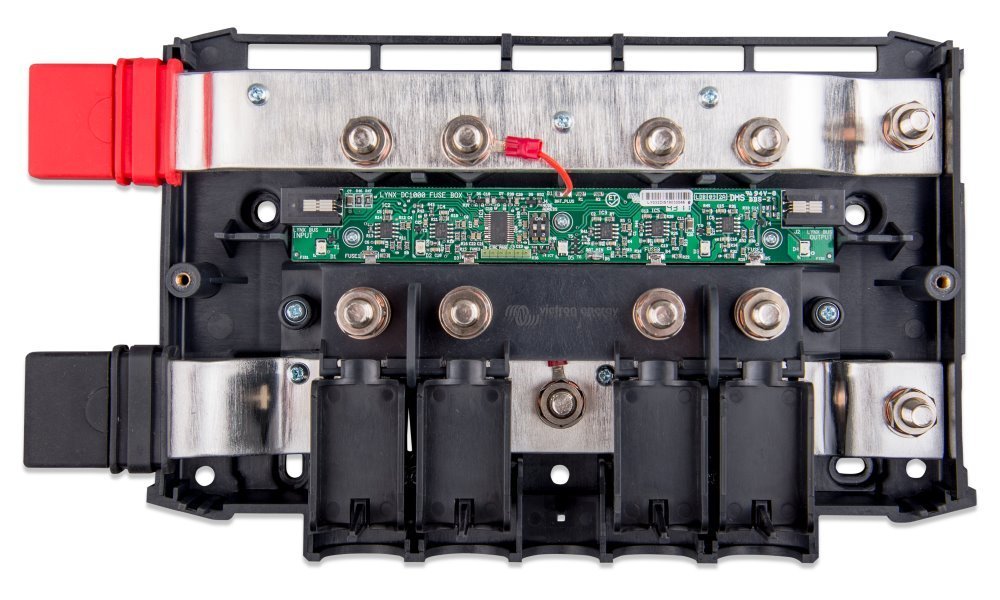

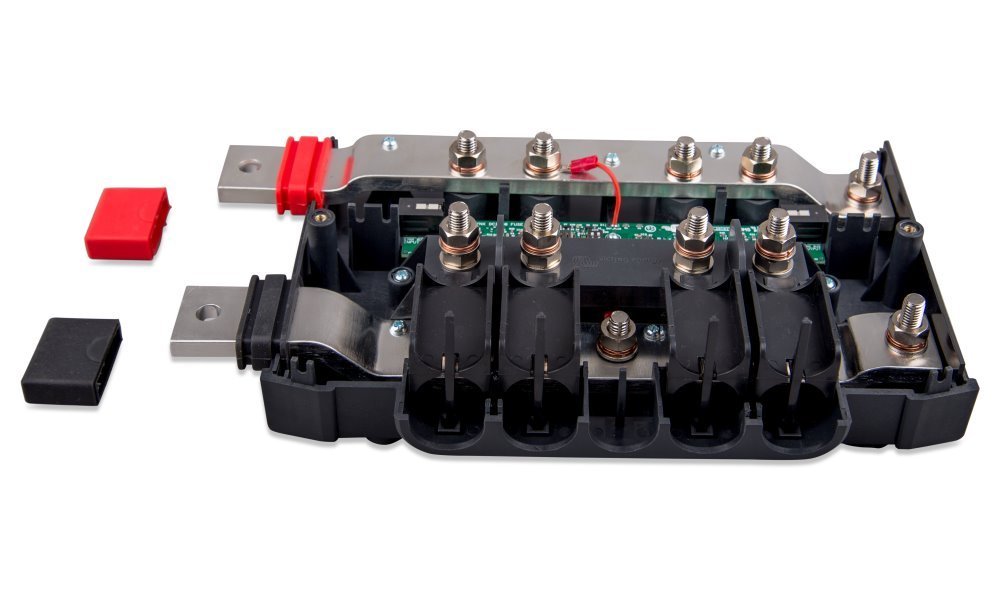

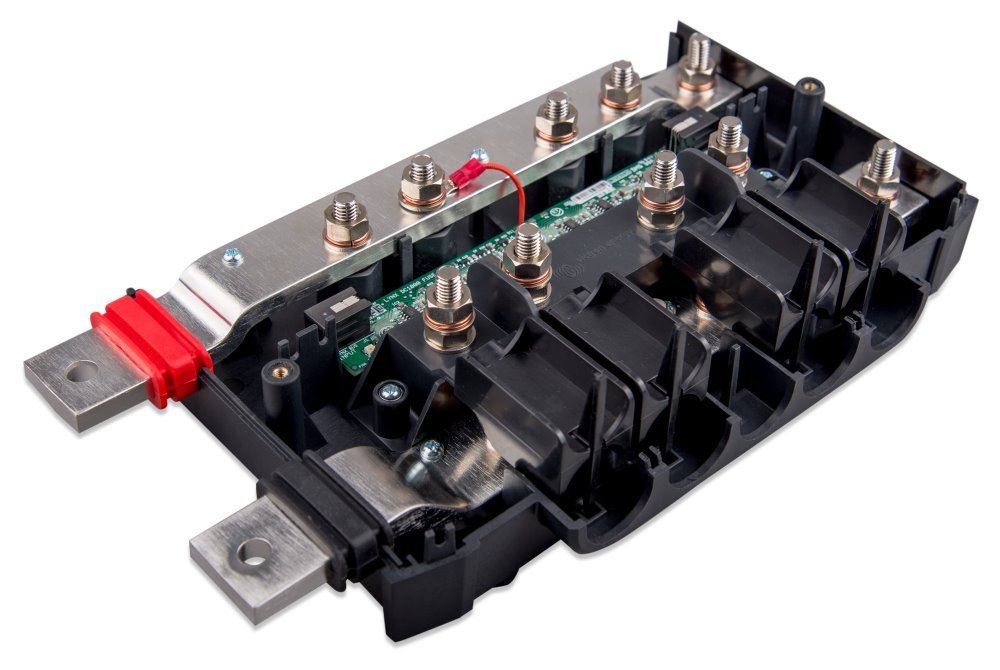

Lynx Distributor je modulární pojistková jednotka určená pro čtyři pojistky, která zahrnuje kladnou a zápornou přípojnici a umožňuje připojení až čtyř jednotlivých DC okruhů, zátěží, nebo skupin zařízení. Každý okruh je jištěn vlastní pojistkou (pojistky nejsou součástí balení). Modul sleduje stav každé pojistky, přičemž LED indikátory na přední straně signalizují jejich stav.

Pro zajištění funkce LED indikace přerušené pojistky je potřeba propojení s Lynx Shunt nebo Lynx Smart BMS, které zajišťují napájení vnitřní elektroniky Lynx Distributor. Alternativně lze zajistit napájení prostřednictvím externího zdroje 5 V DC. Připojení mezi Lynx Shunt/BMS a Lynx Distributor se provádí pomocí kabelu RJ-11, který je součástí balení.

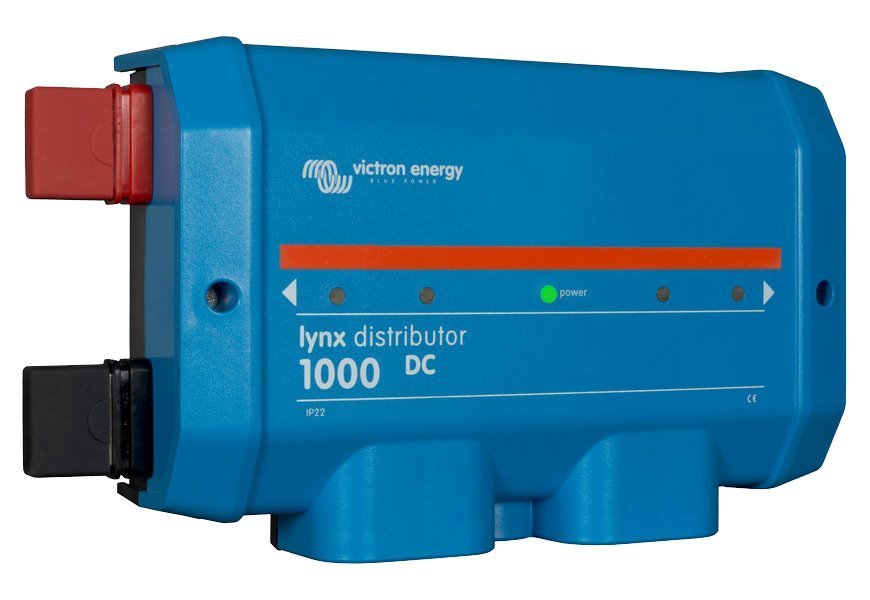

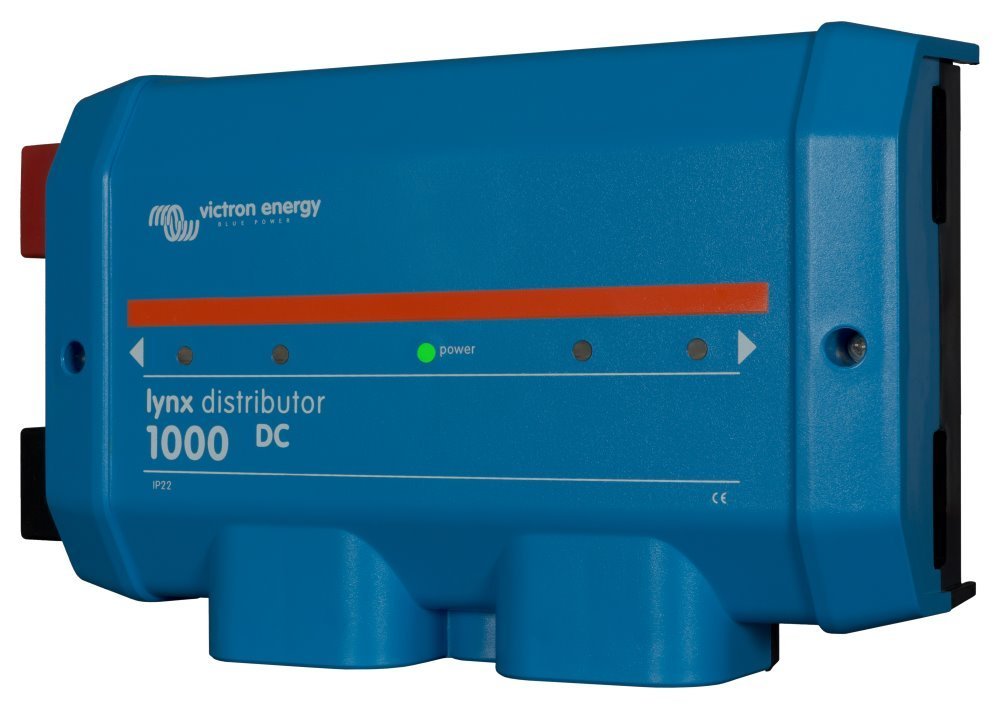

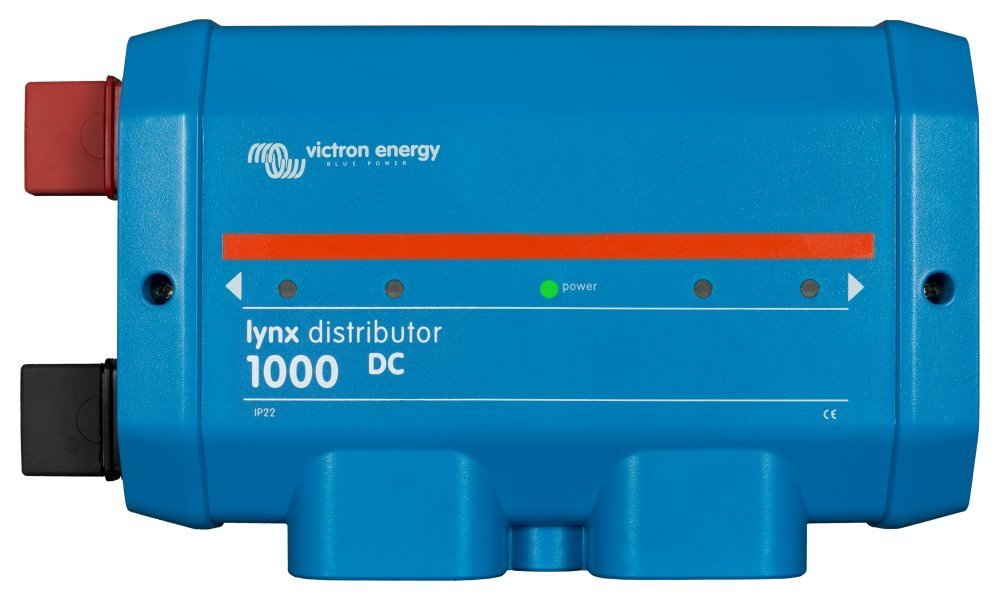

V případě správného provozu svítí středová zelená LED dioda. Pokud dojde k přerušení nebo absenci pojistky, středová LED dioda a příslušná LED dioda vadné pojistky se zbarví červeně. Pokud nejsou všechny terminály využity, je nutné na ně nainstalovat pojistky nebo propojky, aby zhasly červené LED diody.

Lynx Distributor nepodporuje přímou komunikaci s GX zařízeními prostřednictvím protokolu VE.Can. Modul je určen jako součást modulárního systému Lynx a umožňuje vzájemné propojení s ostatními moduly pomocí šroubů M8.

Specifikace:

• Provozní napětí: DC 9-60 V
• Podporované systémové napětí: 12, 24 nebo 48 V
• Ochrana proti přepólování: Ano (připojení kabelu RJ-10 není chráněno)
• Jmenovitý proud: 1000 A
• Připojení: M8 kontakty (sběrnice a pojistky), 8 x 30 mm (pocínovaná měď)
• Napájení a data: Přes RJ-10 kabel (součástí balení), Lynx Shunt VE.Can nebo Lynx Smart BMS
• Krytí: IP22, plastový kryt ABS
• Rozměry: 290 x 170 x 80 mm
• Hmotnost: 2,2 kg
• Provozní teplota: -40 až +60 °C

Další informace: Lynx Distributor je součástí modulárního distribučního systému Lynx a umožňuje bezpečné připojení baterií a DC zařízení s možností monitorování stavu pojistek pomocí LED indikátorů. Pro připojení baterií a dalších zařízení jsou k dispozici kladná a záporná přípojnice se šrouby M8. Doporučuje se využít externí pojistkový systém s odpovídajícím výkonem pro poruchové proudy.
