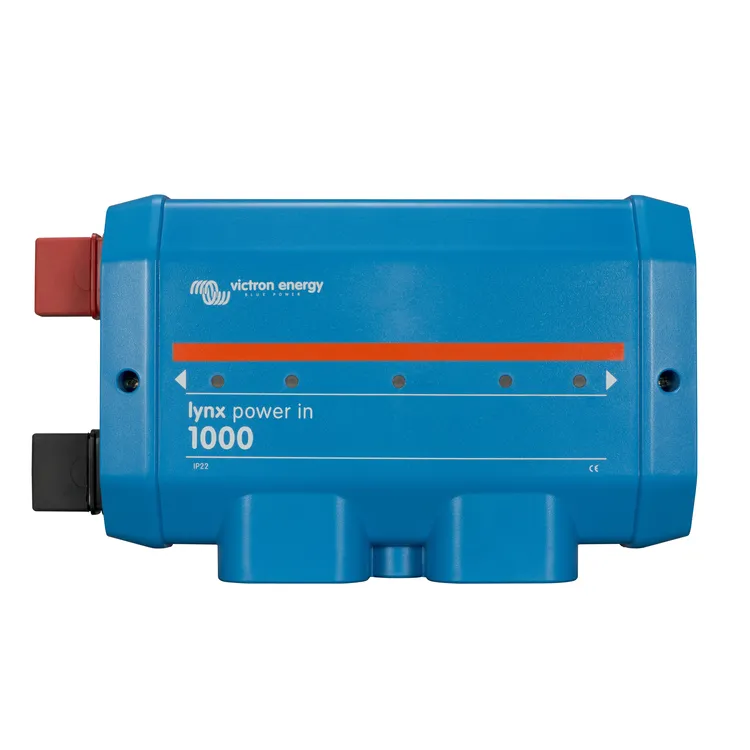

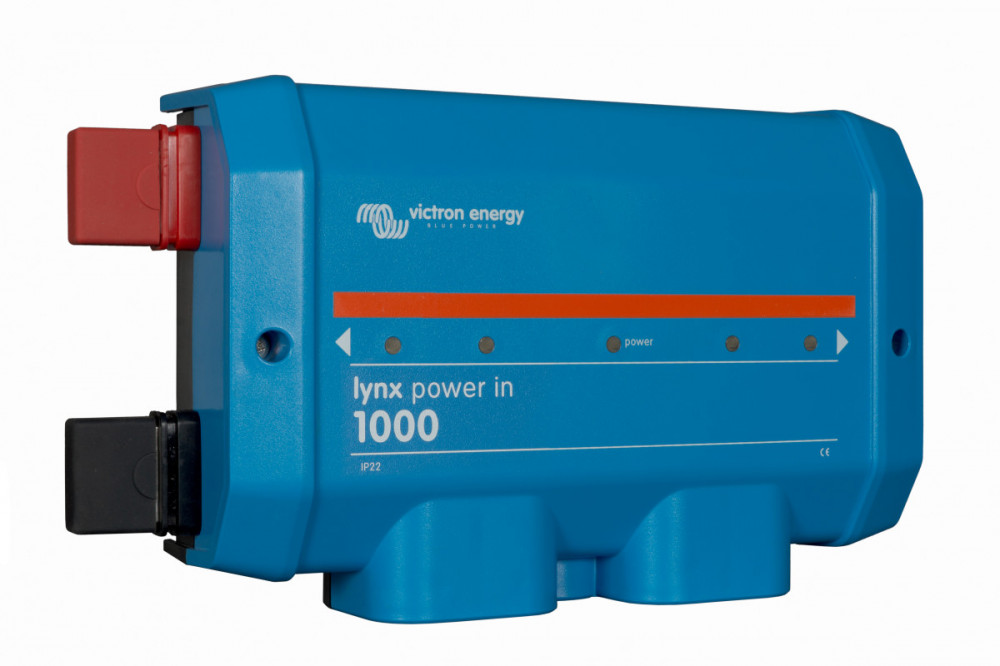

Victron Lynx Power In (M10) - modulární přípojnice

Lynx Power In je modulární přípojnice se zápornou a kladnou přípojnicí, které umožňují připojení až čtyř baterií, zátěží nebo nabíječek, včetně uzemnění. Tento modul je součástí systému Lynx Distribution.

Distribuční systém Lynx je modulární DC systém, který zahrnuje připojení, distribuci, jištění, monitorování baterie a správu lithiových baterií. Lynx Power In se používá pro propojení baterií prostřednictvím externí pojistky, což je zvláště užitečné při propojení více paralelních baterií. Vzhledem k vysokému zkratovému proudu bateriových bank se doporučuje použití externí pojistky s odpovídajícími parametry, jako je NH HRC.

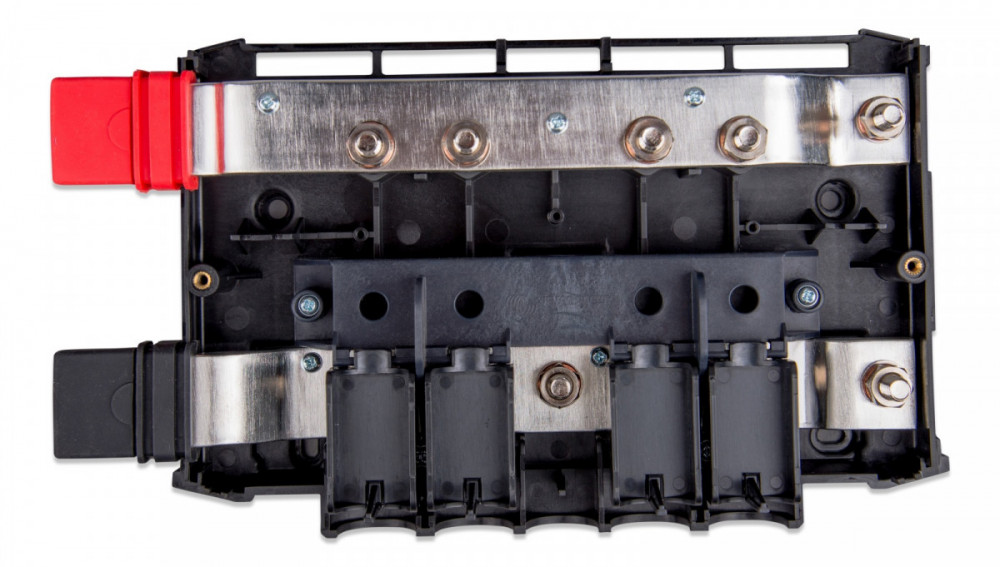

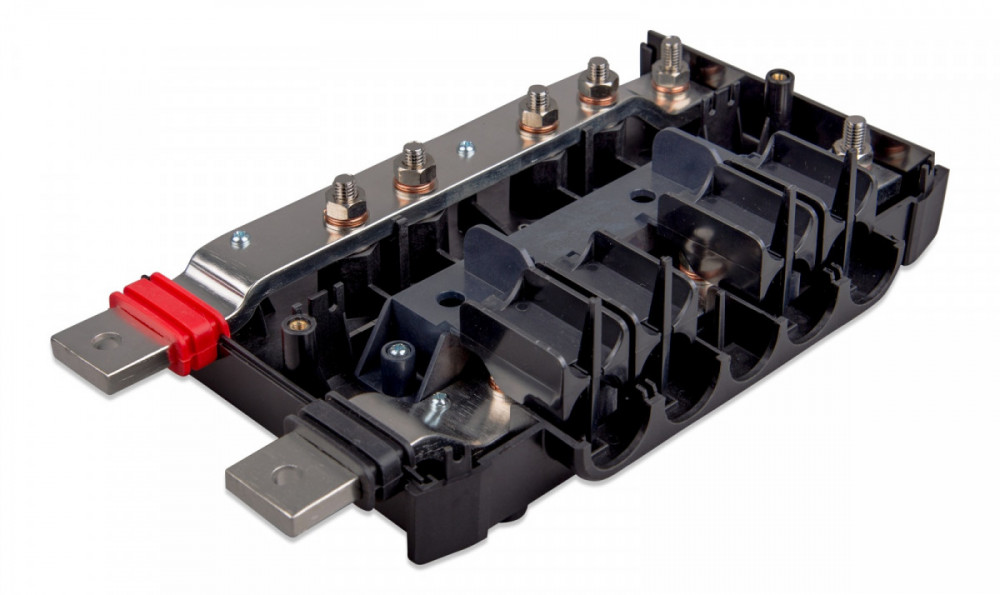

Modul obsahuje kladnou a zápornou přípojnici se šrouby M8, které slouží k připojení kabelů baterií a dalších zařízení nebo DC okruhů. Je možné připojit kabely do průměru 22 mm skrz spodní vstupy, bez omezení přes boční připojení. Modul je kompatibilní s ostatními komponenty systému Lynx a umožňuje snadné propojení pomocí šroubů M8.

Základní specifikace:

• Provozní napětí: DC 9-60 V
• Jmenovitý proud: 1000 A (DC trvale)
• Připojení: M10, sběrnice 8 x 30 mm (pocínovaná měď)
• Krytí: IP22 (plastový kryt ABS)
• Rozměry: 290 x 170 x 80 mm
• Hmotnost: 2,1 kg
• Provozní teplota: -40 až +60 °C

Další informace: Lynx Power In je součástí modulárního distribučního systému Lynx a slouží k bezpečnému propojení baterií, přičemž umožňuje snadnou a flexibilní instalaci a propojení. Díky robustní konstrukci a jednoduchému propojení pomocí šroubů M8 zajišťuje stabilní a spolehlivé připojení s možností pospojování více komponentů v rámci distribučního systému.
