Pylontech LV HUB nízkonapěťové komunikační rozšíření

PROSÍM NEPŘEHLÉDNĚTE:

Nabízíme také odborné poradenství a kompletní instalační služby. Více informací naleznete na www.zeustechnics.cz nebo nás sledujte na Facebooku.

K bateriím Pylontech nabízíme jako jedni z mála v České republice kompletní záruční i pozáruční servis! Zajišťujeme odbornou podporu a péči o všechny modely baterií Pylontech.

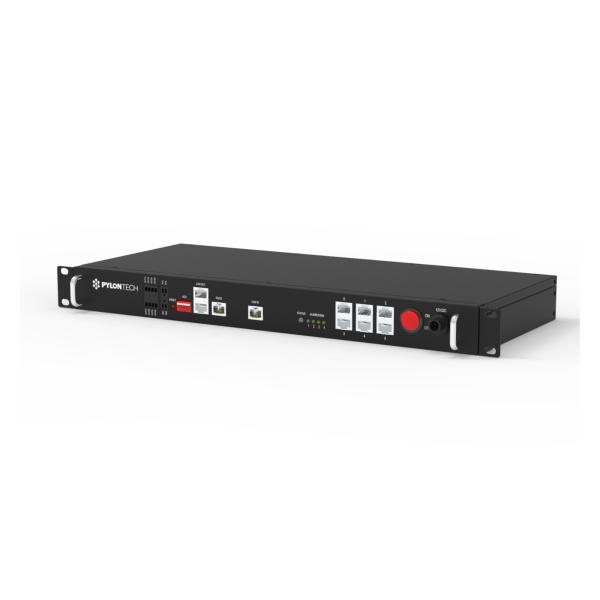

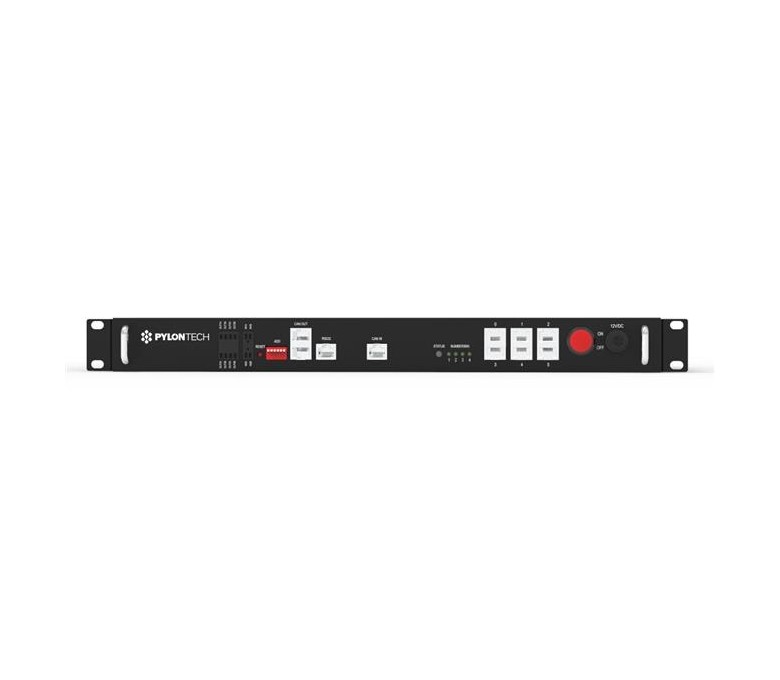

Pylontech LV HUB – Nízkopěťový komunikační hub pro baterie

Pylontech LV HUB je komunikační rozbočovač CAN, určený pro správu a propojení více skupin 48V bateriových modulů Pylontech v paralelním zapojení. Tento hub umožňuje spolehlivou komunikaci mezi jednotlivými bateriovými skupinami, čímž zajišťuje optimální výkon a efektivní správu celého bateriového systému.

Klíčové vlastnosti:

• Umožňuje paralelní propojení až 6 bateriových skupin.
• Každá bateriová skupina může obsahovat až 16 bateriových modulů typu US2000C, US3000C nebo US5000.
• Spolehlivá CAN komunikace mezi bateriovými skupinami pro maximální výkon.
• Snadná instalace a integrace do stávajících systémů.
• Ideální pro rozšiřování kapacity bateriových úložišť.

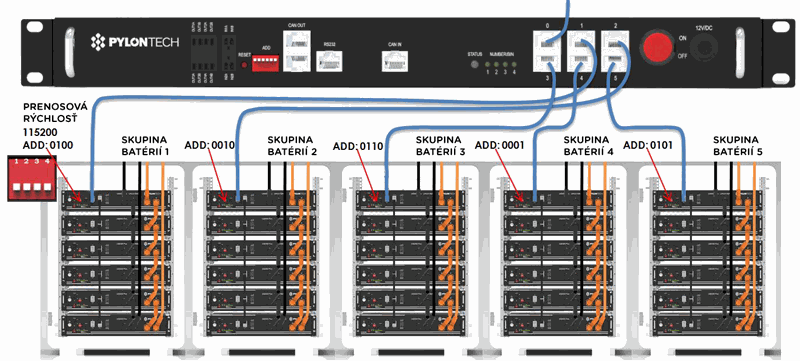

Důležité pokyny pro instalaci komunikačních kabelů:

1. Každý LV HUB může propojit maximálně 6 bateriových skupin.
2. Každá bateriová skupina může obsahovat maximálně 16 bateriových modulů typu US2000C, US3000C nebo US5000.
3. Při použití modelů US2000C, US3000C,US5000nebo UP5000
4.  není nutné použít LV HUB, pokud je komunikace mezi více skupinami zajištěna přes rozhraní RS485. Pro podrobnosti ohledně zapojení prosím nahlédněte do uživatelské příručky konkrétního modelu baterie.

Výhody:

• Vertikální integrace zajišťuje více než 6000 cyklů při 80% DoD (Depth of Discharge), což garantuje dlouhou životnost bateriového systému.
• Kompaktní a moderní design, přizpůsobený pro domácí prostředí, umožňuje nenápadné a estetické umístění.
• Modulární design nabízí flexibilitu – zákazník si může zvolit požadovanou kapacitu podle svých potřeb.
• Kompatibilita s většinou dostupných hybridních invertorů umožňuje široké využití v různých instalacích.
• Jednoduché zapojení konektorů minimalizuje čas a náklady na instalaci, což zjednodušuje celý proces uvedení systému do provozu.

Technické parametry:

• Provozní napětí: 48 VDC
• Komunikační rozhraní: CAN/RS485 (Max 25 skupin)
• Spotřeba systému: 2W
• Rozměry (Š x H x V): 442 x 150 x 44 mm
• Ochranný stupeň: IP20
• Hmotnost: 3.0 kg
• Životnost: 15 let
• Provozní teplota: -20~60°C
• Skladovací teplota: -40~80°C
• Baud rate: 500K; terminální odpor: 0/120Ω

Pylontech LV HUB je nezbytný komponent pro ty, kteří chtějí efektivně spravovat a rozšiřovat svůj bateriový systém o více 48V bateriových modulů, zajistit jejich bezproblémový provoz a vysokou výkonnost.

Ke Stažení

Produkt manual - připojení US5000

Produkt manual (EN) - připojení US2000, US3000

Mixture application (CZ)

Mixture application (EN)

Kontakt na Pylontech záručný servis (EN)
